1 最近十年初中应用物理知识竞赛题分类解析专题5--透镜及其应用
一．选择题
1. （2013全国初中应用物理知识竞赛预赛题）如图l0所示，凸透镜的焦距为5厘米，在透镜左侧l0厘米处，有一个与主光轴垂直的物体AB，在透镜右侧15厘米处放一个平面镜，镜面与凸透镜的主光轴垂直，则该光具组中，物体AB的成像情况是 ( )
A.一个倒立实像，一个倒立虚像，一个正立实像
B.一个正立实像，一个正立虚像，一个倒立虚像
C.一个正立虚像，一个倒立实像，一个倒立虚像
D.一个正立实像，一个倒立实像，一个正立虚像
1.答案：A
解析：物体AB通过透镜在透镜右侧10cm处成一个倒立实像，该像通过平面镜在平面镜右侧成一个倒立虚像，该虚像又通过透镜在透镜左侧成一个正立实像，选项A正确。
2.（2012年“志英杯”物理竞赛）将筷子竖直插入装水的玻璃杯内，从右边俯视图中的P点沿水平方向看到的应该是左图中的哪一个
答案：D解析：装水的玻璃杯相当于凸透镜，筷子成放大虚像，所以从右边俯视图中的P点沿水平方向看到的应该是左图中的D，
3. （2011全国初中应用物理知识竞赛河南预赛）在做“研究凸透镜成像规律”的实验中，当烛焰、凸透镜及光屏处在如图所示的位置时，恰能在光屏上得到一个清晰的像。由此可以判断，他所使用凸透镜的焦距
A．一定小于8cm
B．一定在8cm到10cm之间
C．一定大于20cm
D．一定在10cm到16cm之间 2 3.答案：B【解析】若在光屏上得到清晰的像是放大的像，说明烛焰处于焦点和2倍焦距位置之间，焦距小于10cm；若在光屏上得到清晰的像是缩小的像，说明烛焰处于2倍焦距位置之外(物距大于2倍焦距)，成像在焦点与2倍焦距位置之间，焦距大于8cm；所以他所使用凸透镜的焦距一定在8cm到10cm之间，选项B正确。
4．（1994全国初中应用物理知识竞赛复赛）为了防盗，在门上装上一个“猫眼”，使屋内的人能看清屋外的人是一个正立缩小的像，屋外面的人却看不清屋内的人，则“猫眼”应该是：（ ）

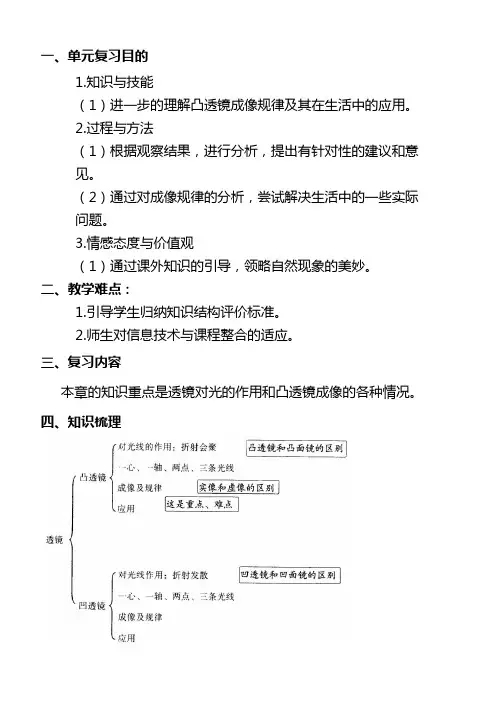

一、单元复习目的
1.知识与技能
（1）进一步的理解凸透镜成像规律及其在生活中的应用。
2.过程与方法
（1）根据观察结果，进行分析，提出有针对性的建议和意见。
（2）通过对成像规律的分析，尝试解决生活中的一些实际问题。
3.情感态度与价值观
（1）通过课外知识的引导，领略自然现象的美妙。
二、教学难点：
1.引导学生归纳知识结构评价标准。
2.师生对信息技术与课程整合的适应。
三、复习内容
本章的知识重点是透镜对光的作用和凸透镜成像的各种情况。
四、知识梳理
五、教学课时：三课时
第一课时
一、 复习过程
（1）透镜
1、 名词：薄透镜：透镜的厚度远小于球面的半径。
主光轴：通过两个球面球心的直线。
光心：（O）即薄透镜的中心。性质：通过光心的光线传播方向不改变。
焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。
焦距（f）：焦点到凸透镜光心的距离。
2、 典型光路
F F F F
3、填表：
例题1：1、(2006 广州)画出图13中的光线AB经过凸透镜后的径迹．
2、(2006 北京朝阳区)如图9所示，根据光的折射情况，在虚线框内填上一个适当的透镜。
名称 又名 眼镜 实物
形状 性质
凸透镜 会聚透镜 老化镜 对光线有会聚作用
凹透镜 发散透镜 近视镜 对光线有发散作用 F F
图9 3、(2006 四川乐山)在图1中完成透镜的光路图．
4、(2006 厦门)在图12中，完成光线从左边射向凸透镜折射后，再射向凹透镜折射后的光路。
例2 (2006 临沂市)李明同学的妈妈发现李明自从上了初中以后，学习比原来更刻苦了，但也发现李明看书时眼睛与书的距离比正常情况越来越近了，请你在下列判断及矫正措施中选出正确的一项向李明同学说明（ ）
A．李明同学已患上近视眼，需要佩戴用凸透镜制成的眼镜
中考总复习：透镜及其应用
1 凸透镜及其应用
1．（2011浙江杭州）小王同学用光具座做凸透镜成像实验时，蜡烛的像成在了光屏上侧，为了使蜡烛的像能成在光屏中央，以下操作可达到目的的是（ ）
A．将凸透镜往上移 B．将光屏往下移 C．将蜡烛往上移 D．将蜡烛往下移
2．（2011安徽芜湖）物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒立放大像，由此可知，此凸透镜的焦距可能是
A．6cm B．10cm C．16cm D．20cm
3．（2011山东省荷泽市）测绘人员绘制地图时，需从高空向地面照相，若使用的相机镜头焦距为50 mm，则胶片到镜头的距离 （ ）
A． 大于100 mm B． 等于50 mm C．小于50 mm D． 介于50 mm和100 mm之间
4．（2011山东聊城）在“探究凸透镜成像规律”的实验中，蜡烛在距凸透镜40cm时，在透镜另一侧的光屏上得到清晰缩小的像。若将像与光屏的位置对调，则所成的像一定时
A.放大的虚像 B.放大的实像 C.缩小的虚像 D.缩小的实像
5．（2011江苏扬州）如图所示，在光屏上恰能看到一清晰的像，则像的性质是
A.倒立缩小的实像 B.正立放大的虚像 C.倒立放大的实像 D.正立缩小的虚像
6．(2011江苏宿迁)把一个凸透镜对准太阳光，可在距凸透镜20cm处得到一个最小、最亮的光斑．若将一物体放在此透镜前30cm处，则可在另一侧得到一个
A．倒立、放大的实像 B．倒立、缩小的实像 C．正立、放大的虚像 D．正立、缩小的虚像
7．(2011四川绵阳)用水彩笔在磨砂电灯泡的侧面画一个图案，然后把电灯泡接到电路中让其发光，拿一个凸透镜在灯泡图案与其正对的白墙之间（图案与白墙之间距离较大）移动，则所画图案在墙上成清晰像的情况是
2015年九年级复习（透镜及其应用）
教学目的：通过复习，使学生更进一步地掌握 好透镜及其应用中的相关知识。
教学重、难点：适应中考题目的考试，提升生的综合能力。
教学方法：复习提问法。
教学器材：PPT课件。
教学时数：1教时。
教学过程：
一、复习透镜的相关知识
1、什么叫透镜？
球的一部分做折射材料，这样的元件叫透镜
2、透镜可以分为哪几类？
①凸透镜：中间厚，边缘薄.符号
对光有会聚作用，有两个实焦点
运用：照相机、投影仪、放大镜、老花镜 注意测凸透镜焦距的方法：凸透镜正对太阳光，用一张纸在另一边寻找一个最小最亮的点，这个点就是焦点，再用刻度尺量出透镜中心到焦点的距离即可
凸透镜的三条特殊光线折射光路图
A、平行主光轴的光线，折射后过焦点
B、过焦点的光线，折射后平行于主光轴
C、过光心的光线，不改变传播方向
注：凸透镜表面越凸，其焦距越短，对光线的会聚作用也越强
②凹透镜：中间薄，边缘厚。符号
对光有发散作用，有两个虚焦点
运用：近视眼镜
凹透镜的三条特殊光线折射光路图
A、行于主光束的光线，折射后反向延长线过虚焦点
B、过虚焦点的光线折射后平行于主光束
C、过光心的光线 不改变传播方向
3、到目前止：我们学过的对光有发散作用的光学元件有凸面镜与 凹透镜；对光有会聚作用的光学元件有凸透镜与凹面镜。 二、凸透镜成像
1、成像实验
A、注意：①凸透镜、光屏、蜡烛在同一直线上
②凸透镜中心、光屏中心、烛焰中心大致在同一高度
B、实验步骤：
C、可能出现的情况及原因：移动光屏，得不到像——①三者中心不在同一高度；②蜡烛在焦点以内或焦点上。
D、拓展：①遮住凸透镜的一部分，成像性质不变，不过像变暗。
②成实像时，物距越小，像距越大，像也越大。
2、凸透镜成像光路图
3、凸透镜成像时，物距改变时，像的大小怎样变化？
物距变大时，像距变小，像变小；物距变小时，像距变大，像变大。
注意：在利用照相机照相时就可根据实际情况调节镜头与暗箱
