matlab中simmechanics的用法

matlab中simmechanics的用法

在MATLAB中，SimMechanics是一种强大的工具，用于建模、模拟和分析多体机械系统的动力学行为。SimMechanics能够帮助工程师和科学家们设计和优化复杂的机械系统，从而提高系统的性能和可靠性。

SimMechanics提供了一组功能强大的工具，以便用户能够轻松地建立和修改机械系统模型。用户可以使用图形界面进行模型设计，也可以使用MATLAB代码进行自动化建模。SimMechanics利用了Simulink的环境，使用户可以方便地与其他MATLAB工具进行集成，如优化工具箱和控制系统工具箱。

在SimMechanics中，用户可以定义刚体、关节和约束，以构建机械系统的模型。用户可以选择不同类型的刚体，如圆柱体、方块体，甚至自定义的形状。关节可以模拟机械系统中的旋转、平移和万向运动。通过定义合适的约束条件，用户可以模拟机械系统中的限制和连接关系。

SimMechanics还提供了强大的仿真功能，用户可以通过设置初始条件和外部输入来模拟机械系统的动态行为。仿真结果可以显示在图形界面中，用户可以观察机械系统在不同时间点的运动轨迹和关键参数的变化。此外，用户还可以导出仿真结果，以便进行后续的数据分析和可视化。

除了仿真功能，SimMechanics还支持参数化建模和优化分析。用户可以定义系统的参数，并在模型中使用符号表达式进行建模。这使得用户可以轻松地修改系统参数，从而进行灵敏度分析、优化和参数估计。SimMechanics可以与MATLAB的优化工具箱集成，提供了丰富的优化算法和工作流程，帮助用户找到最优的设计和控制策略。

总而言之，SimMechanics是MATLAB中用于建模和分析机械系统的强大工具。它提供了丰富的功能和易于使用的界面，使得工程师和科学家们可以更好地理解和优化机械系统的动力学行为。无论是对于学术研究还是工程设计，SimMechanics都是一个不可或缺的工具。

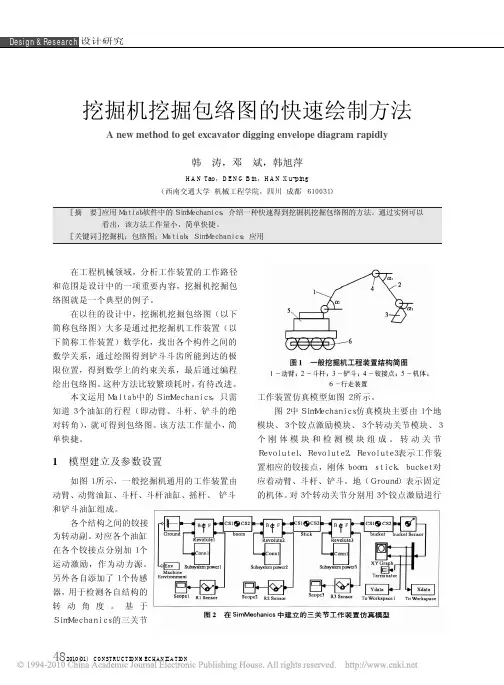

48 2010(01)　CONSTRUCTION MECHANIZATION在工程机械领域，分析工作装置的工作路径和范围是设计中的一项重要内容，挖掘机挖掘包络图就是一个典型的例子。在以往的设计中，挖掘机挖掘包络图（以下简称包络图）大多是通过把挖掘机工作装置（以下简称工作装置）数学化，找出各个构件之间的数学关系，通过绘图得到铲斗斗齿所能到达的极限位置，得到数学上的约束关系，最后通过编程绘出包络图。这种方法比较繁琐耗时，有待改进。本文运用Ｍａｌｔａｂ中的ＳｉｍＭｅｃｈａｎｉｃｓ，只需知道３个油缸的行程（即动臂、斗杆、铲斗的绝对转角），就可得到包络图。该方法工作量小，简单快捷。1　模型建立及参数设置如图１所示，一般挖掘机通用的工作装置由动臂、动臂油缸、斗杆、斗杆油缸、摇杆、　铲斗和铲斗油缸组成。各个结构之间的铰接为转动副。对应各个油缸在各个铰接点分别加１个运动激励，作为动力源。另外各自添加了１个传感器，用于检测各自结构的转动角度。基于ＳｉｍＭｅｃｈａｎｉｃｓ的三关节工作装置仿真模型如图２所示。图２中ＳｉｍＭｅｃｈａｎｉｃｓ仿真模块主要由１个地模块、３个铰点激励模块、３个转动关节模块、３个刚体模块和检测模块组成。转动关节Ｒｅｖｏｌｕｔｅ１、Ｒｅｖｏｌｕｔｅ２、Ｒｅｖｏｌｕｔｅ３表示工作装置相应的铰接点，刚体ｂｏｏｍ、ｓｔｉｃｋ、ｂｕｃｋｅｔ对应着动臂、斗杆、铲斗。地（Ｇｒｏｕｎｄ）表示固定的机体。对３个转动关节分别用３个铰点激励进行挖掘机挖掘包络图的快速绘制方法A new method to get excavator digging envelope diagram rapidly韩　涛，邓　斌，韩旭萍HAN Tao，DENG Bin，HAN Xu-ping（西南交通大学　机械工程学院，四川　成都　６１００３１）应用Ｍａｔｌａｂ软件中的ＳｉｍＭｅｃｈａｎｉｃｓ，介绍一种快速得到挖掘机挖掘包络图的方法。通过实例可以看出，该方法工作量小，简单快捷。挖掘机；包络图；Ｍａｔｌａｂ；ＳｉｍＭｅｃｈａｎｉｃｓ；应用［摘　要］［关键词］

SimMechanics简介（官⽹）

SimMechanics

⼀、关于SimMechanics软件SimMechanics软件拥有⼀系列的模块库，机械模型和仿真⼯具。它可以与Simulink配合使⽤。你可以通过传感器模块和执⾏器模块将SimMechanics 模块和Simulink模块连接起来。

这些模块库⾥的模块是你⽤来建⽴机械系统的基础。这些机械系统由⼀些刚体组成，⽽这些刚体由代表了平移⾃由度和旋转⾃由度的关节连接起来。和⽤标准的Simulink⼯具箱建模⼀样，你可以⽤⼀些分层⼦系统表达出你的机械系统。你可以施加运动约束，应⽤⼒或者转矩，集成⽜顿动⼒学，以及测量最终的运动。你可以在输送机装备的演⽰模型⾥看到⼀些特征的⼯作情况。

⼆、建⽴机械系统模型

以下是你建⽴和运⾏⼀个机械模型所要做的主要步骤，点击最前⾯的链接你可以看到更详细的解释。1.通过指定刚体的惯性，⾃由度(DoFs)和约束，以及附着在刚体上的坐标系(CSs)来测量运动和⼒。

2.建⽴传感器记录运动和⼒，建⽴执⾏器和⼒的单元去初始化运动和施加⼒（包括连续的和不连续的摩擦⼒）。

3.开始仿真，在维持所施加的约束的同时，让Simulink的解算器去发现系统的运动。你还可以⽣成，编译，运⾏模型的⽣成代码译本。4.应⽤SimMechanics的可视化窗⼝，在建⽴你的模型时你可以形象化你的机器，在运⾏你的模型时你可以让仿真动画化。

三、刚体(Bodies)，坐标系（CSs），关节（Joint）和约束(Constraints)

你可以使⽤刚体模块建⽴你的刚体模型，指定模块的质量，惯量张量和刚体坐标系。你⽤关节将⼀个刚体和另⼀个刚体连接起来。关节代表了两个刚体之间可能的运动和系统的⾃由度。你可以在系统中给刚体所允许的相对运动施加运动约束。这些约束限制了⾃由度或者使⾃由度成为了时间的显函数。SimMechanics界⾯给你提供了很多⽅法去指定坐标系，约束或驱动，⼒或转矩。你可以：

1 刚体动力学方程 matlab simscape multibody

在MATLAB中，可以使用Simscape Multibody（前身为SimMechanics）工具箱来建模和仿真刚体动力学系统。Simscape Multibody提供了一种基于物理原理的方法，可以对多体系统进行建模，并通过求解动力学方程来模拟其运动。

以下是使用MATLAB Simscape Multibody进行刚体动力学建模和仿真的一般步骤：

1. 定义刚体：使用Simscape Multibody中的刚体块创建刚体对象。可以指定刚体的质量、惯性矩阵、形状和连接关系等属性。

2. 建立连接：使用连接块将刚体连接起来，形成多体系统。连接可以是旋转关节、平移关节、万向节等。

3. 添加约束：根据需要，可以添加额外的约束条件，例如限制关节的运动范围或强制两个刚体之间的相对位移。

4. 定义输入：根据问题需求，可以添加外部力或扭矩作用于刚体上。

5. 设置初始条件：指定系统的初始位置、速度和其他状态。

6. 定义仿真参数：设置仿真时间、积分算法和其他仿真选项。

7. 运行仿真：运行仿真以计算系统的运动轨迹和其他输出。

8. 分析结果：使用MATLAB中的绘图和分析工具，对仿真结果进行可视化和后处理。

Simscape Multibody提供了丰富的示例模型和文档，可以帮助用户快速上手并理解刚体动力学建模的基本原理。可以通过MATLAB的官方网站或在线文档获取更多关于Simscape Multibody的信息和资源。
