PQR编号：QZ-HC1612-25
焊 接 工 艺 评 定 报 告
编制：
审核：
批准：
焊接工艺评定报告
表HC-GYPD
NO：01
单 位 名 称 衢州市河川翻板闸门有限公司
焊接工艺评定报告编号 QZ-HC1612-25 焊接工艺指导卡编号 HC-161225
焊 接 方 法 SMAW 机械化程度（手工、半自动、全自动） 手工

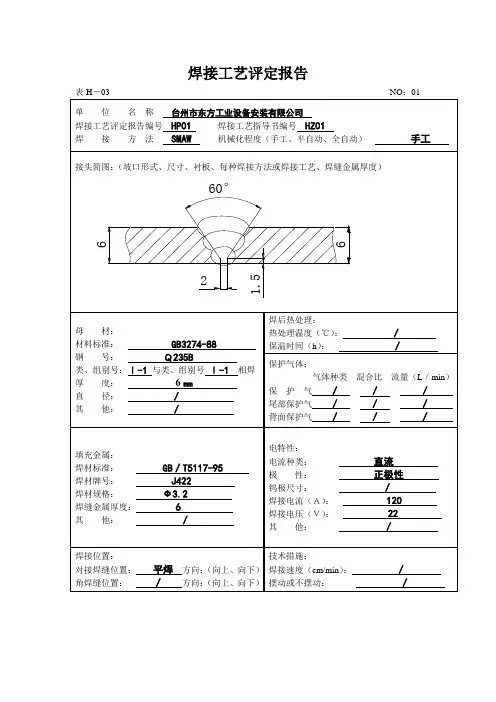

接头简图：（坡口形式、尺寸、衬板、每种焊接方法或焊接工艺、焊缝金属厚度）
母 材：
材料标准：GB3274-88
钢 号：Ｑ235B 焊后热处理：
热处理温度（℃）： ／
保温时间（h）： ／ 根据推荐先前提供的资料，按照图1结构画图，钝边0.5～1mm,坡口角度30～40°，间隙2～3mm。 类、组别号：Ⅰ-1与类、组别号Ⅰ-1 相焊
厚 度： 8㎜
直 径： ／
其 他： ／ 保护气体：
气体种类 混合比 流量（L／min）
保 护 气 ／ ／ ／
尾部保护气 ／ ／ ／
背面保护气 ／ ／ ／
填充金属：碳钢焊条
焊材标准： GB／T5117-2012
焊材牌号： CHT711
焊材规格： Ф1.2
焊缝金属厚度： 8
其 他： ／ 电特性：
电流种类： 交流
极 性： 正极性
钨极尺寸： ／
焊接电流（Ａ）： 160
焊接电压（Ｖ）： 36
其 他： ／
焊接位置：
对接焊缝位置： 平焊 方向：（向上、向下）
角焊缝位置： ／ 方向：（向上、向下） 技术措施：
焊接速度（cm/min）： ／
摆动或不摆动： ／
摆动参数： ／
多道焊或单道焊（每面）： ／
多丝焊或单丝焊： ／
其 他： ／ 预热：
预热温度（℃） ／
层间温度（℃） ／
其 他 ／ 表HC-GYPD
NO：02
金相检验（角焊缝）：
根部：（焊透、未焊透） ／ 焊缝：（熔合、未熔合） ／
焊缝、热影响区：（有裂纹、无裂纹） ／
检验截面 Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ
焊脚差（㎜） ／ ／ ／ ／ ／
无损超声波检验
R T： 合格 UT： ／
MT： ／ PT： ／
附加说明：
无
结 论：本评定按QZ-HC1612-25规定焊接试件、检验试样、测定性能、确认试验记录正确
焊工姓名 焊工代号 施焊日期 编制 日期 审核 日期 批准 日期
评定结果 合格
表HC-GYPD
NO：03
单 位 名 称 衢州市河川翻板闸们有限公司
焊接工艺评定报告编号 QZ-HC1612-25 焊接工艺指导卡编号 HC-161225
焊 接 方 法 SMAW 机械化程度（手工、半自动、全自动） 手工
接头简图：（坡口形式、尺寸、衬板、每种焊接方法或焊接工艺、焊缝金属厚度）
65°±5°3±0.51±0.5δ
母 材：
材料标准：GB3274-88
钢 号：Ｑ235B 焊后热处理：
热处理温度（℃）： ／
保温时间（h）： ／ 根据推荐先前提供的资料，按照图1结构画图，钝边0.5～1mm,坡口角度30～40°，间隙2～3mm。 类、组别号：Ⅰ-1与类、组别号Ⅰ-1 相焊
厚 度： 8㎜
直 径： ／
其 他： ／ 保护气体：
气体种类 混合比 流量（L／min）
保 护 气 ／ ／ ／
尾部保护气 ／ ／ ／
背面保护气 ／ ／ ／
填充金属：碳钢焊条
焊材标准： GB／10045-2001
焊材牌号： CHT711
焊材规格： Ф1.2
焊缝金属厚度： 8
其 他： ／ 电特性：
电流种类： 交流
极 性： 正极性
钨极尺寸： ／
焊接电流（Ａ）： 160
焊接电压（Ｖ）： 36
其 他： ／
焊接位置：
对接焊缝位置： 平焊 方向：（向上、向下）
角焊缝位置： ／ 方向：（向上、向下） 技术措施：
焊接速度（cm/min）： ／
摆动或不摆动： ／
摆动参数： ／
多道焊或单道焊（每面）： ／
多丝焊或单丝焊： ／
其 他： ／ 预热：
预热温度（℃） ／
层间温度（℃） ／
其 他 ／ 表HC-GYPD
NO：04
金相检验（角焊缝）：
根部：（焊透、未焊透） ／ 焊缝：（熔合、未熔合） ／
焊缝、热影响区：（有裂纹、无裂纹） ／
检验截面 Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ
焊脚差（㎜） ／ ／ ／ ／ ／
无损检验
R T： 合格 UT： ／
MT： ／ PT： ／
附加说明：
无
结 论：本评定按 QZ-HC1612-25规定焊接试件、检验试样、测定性能、确认试验记录正确
焊工姓名 焊工代号 施焊日期 编制 日期 审核 日期 批准 日期
评定结果 合格
表HC-GYPD
NO：05
单 位 名 称 衢州市河川翻板闸门有限公司
焊接工艺评定报告编号 QZ-HC1612-25 焊接工艺指导书编号 HC-161225
焊 接 方 法 SMAW 机械化程度（手工、半自动、全自动） 手工
接头简图：（坡口形式、尺寸、衬板、每种焊接方法或焊接工艺、焊缝金属厚度）
母 材：
材料标准：GB13296-2013
钢 号: S30408
类、组别号：Ⅰ-1与类、组别号Ⅰ-1 相焊
厚 度： 2.5㎜
直 径： ／
其 他： ／ 焊后热处理：
热处理温度（℃）： ／
保温时间（h）： ／
保护气体：
气体种类 混合比 流量（L／min）
保 护 气 ／ ／ ／
尾部保护气 ／ ／ ／
背面保护气 ／ ／ ／ 填充金属：碳钢焊条
焊材标准： GB E308-16
焊材牌号： A102
焊材规格： Ф1.2
焊缝金属厚度： 2
其 他： ／ 电特性：
电流种类： 直流
极 性： 正极性
钨极尺寸： ／
焊接电流（Ａ）： 140
焊接电压（Ｖ）： 22
其 他： ／
焊接位置：
对接焊缝位置： 平焊 方向：（向上、向下）
角焊缝位置： ／ 方向：（向上、向下） 技术措施：
焊接速度（cm/min）： ／
摆动或不摆动： ／
摆动参数： ／
多道焊或单道焊（每面）： ／
多丝焊或单丝焊： ／
其 他： ／ 预热：
预热温度（℃） ／
层间温度（℃） ／
其 他 ／
表HC-GYPD
NO：06
金相检验（角焊缝）：
根部：（焊透、未焊透） ／ 焊缝：（熔合、未熔合） ／
焊缝、热影响区：（有裂纹、无裂纹） ／
检验截面 Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ 焊脚差（㎜） ／ ／ ／ ／ ／
无损检验
R T：
合格 UT： ／
MT： ／ PT： ／
附加说明：
无
结 论：本评定按 QZ-HC1612-25规定焊接试件、检验试样、测定性能、确认试验记录正确
焊工姓名 焊工代号 施焊日期
编制 日期 审核 日期 批准 日期
评定结果 合格
表HC-GYPD
NO：07
单 位 名 称 衢州市河川翻板闸门有限公司
焊接工艺评定报告编号 QZ-HC1612-25 焊接工艺指导书编号 HC-161228 焊 接 方 法 SMAW 机械化程度（手工、半自动、全自动） 手工
接头简图：（坡口形式、尺寸、衬板、每种焊接方法或焊接工艺、焊缝金属厚度）
H
母 材：
材料标准：GB3274-88
钢 号：Ｑ235B
类、组别号：Ⅰ-1与类、组别号Ⅰ-1 相焊
厚 度： 8㎜
直 径： ／
其 他： ／ 焊后热处理：
热处理温度（℃）： ／
保温时间（h）： ／
保护气体：
气体种类 混合比 流量（L／min）
保 护 气 ／ ／ ／
尾部保护气 ／ ／ ／
背面保护气 ／ ／ ／
填充金属： 碳钢焊条
焊材标准： GB／10045-2001
焊材牌号： CHT711
焊材规格： Ф1.2 电特性：
电流种类： 交流
极 性： 正极性
钨极尺寸： ／ 根据推荐先前提供的资料，按照图1结构画图，钝边0.5～1mm. 焊缝金属厚度： 8
其 他： ／ 焊接电流（Ａ）： 160
焊接电压（Ｖ）： 36
其 他： ／
焊接位置：
对接焊缝位置： 平焊 方向：（向上、向下）
角焊缝位置： ／ 方向：（向上、向下） 技术措施：
焊接速度（cm/min）： ／
摆动或不摆动： ／
摆动参数： ／
多道焊或单道焊（每面）： ／
多丝焊或单丝焊： ／
