排水方涵施工方案

  • 格式：doc
  • 大小：222.50 KB
  • 文档页数：23

排水方涵施工方案

1 目 录

1.工程概况 .............................................................................................................. 3

1.1 编制依据........................................................................................................ 3

1.1.1主要规范、规程 ..................................................................................... 3

1.1.2主要应用法规 ......................................................................................... 3

1.2工程概况 ........................................................................................................ 3

1.3工程水文地质概况 ........................................................................................ 3

2.施工部署 .............................................................................................................. 4

2.1施工组织结构 ................................................................................................ 4

2.2施工部署 ........................................................................................................ 4

2.2.1施工区域划分 ......................................................... 错误!未定义书签。

2.2.2施工顺序安排 ......................................................................................... 4

2.2.3施工组织机构原则 ................................................................................. 5

2.3施工准备 ........................................................................................................ 5

2.3.1技术准备 ................................................................................................. 5

2.3.2现场准备 ................................................................................................. 5

2.4施工机械和材料计划 .................................................................................... 5

2.4.1 施工机械 ................................................................................................ 5

2.5 施工进度计划安排 ....................................................................................... 6

3.钢筋混凝土排水方涵施工 ................................................................................... 6

3.1测量定位 ........................................................................................................ 6

3.2.1测量方法管理 ......................................................................................... 6

3.2工程施工工艺流程图 .................................................................................... 7

3.3开槽 ................................................................................................................ 8

3.4垫层施工 ........................................................................................................ 8

3.5混凝排水方涵结构施工 ................................................................................ 8

3.5.1钢筋工程施工 ......................................................................................... 8

3.5.2模板工程施工 ......................................................................................... 9

3.5.3混凝土工程 ........................................................................................... 11

4.冬季施工措施 .................................................................................................... 12 排水方涵施工方案

2 5.质量保证体系及措施 ........................................................................................ 13

5.1 管理体系...................................................................................................... 13

5.2 质量管理措施 ............................................................................................. 13

6.安全保证体系及措施 ........................................................................................ 14

6.1安全保证体系 .............................................................................................. 14

6.2安全保证措施 .............................................................................................. 14

7.施工保证措施 .................................................................................................... 17

8.环境保护措施 .................................................................................................... 18

排水方涵施工方案

3

1.工程概况

1.1 编制依据

1.1.1主要规范、规程

1、本工程施工图纸、设计说明、合同文件；

2、本工程地质勘察报告；

3、《排水管（渠）工程施工质量检验标准》（DBJ01-13-2004）

4、《北京市给水排水管道工程施工技术规程》(DBJ01-47-2000)

5、《市政基础设施工程资料管理规程》（DBJ01-71-2003）

6、《城市测量规范》（CJJ8-99）；

7、《市政基础设施工程质量检验与验收统一标准》（DBJ01-90-2004）；

8、《混凝土强度检验评定标准》；

9、《钢筋焊接及验收规程》(JGJ 18-2003)；

10、《建筑机械使用安全技术规程》（JGJ 33-2001）；

11、《北京市建筑工程施工安全操作规程》（DBJ 01-62-2002）；

合集下载

方涵施工方案

方涵施工方案

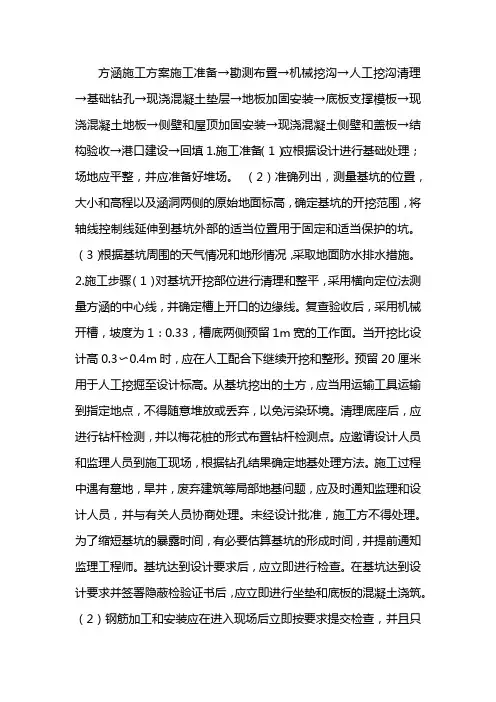

方涵施工方案施工准备→勘测布置→机械挖沟→人工挖沟清理→基础钻孔→现浇混凝土垫层→地板加固安装→底板支撑模板→现浇混凝土地板→侧壁和屋顶加固安装→现浇混凝土侧壁和盖板→结构验收→港口建设→回填1.施工准备（1）应根据设计进行基础处理；场地应平整，并应准备好堆场。 （2）准确列出，测量基坑的位置，大小和高程以及涵洞两侧的原始地面标高，确定基坑的开挖范围，将轴线控制线延伸到基坑外部的适当位置用于固定和适当保护的坑。

（3）根据基坑周围的天气情况和地形情况，采取地面防水排水措施。

2.施工步骤（1）对基坑开挖部位进行清理和整平，采用横向定位法测量方涵的中心线，并确定槽上开口的边缘线。复查验收后，采用机械开槽，坡度为1：0.33，槽底两侧预留1m宽的工作面。当开挖比设计高0.3〜0.4m时，应在人工配合下继续开挖和整形。预留20厘米用于人工挖掘至设计标高。从基坑挖出的土方，应当用运输工具运输到指定地点，不得随意堆放或丢弃，以免污染环境。清理底座后，应进行钻杆检测，并以梅花桩的形式布置钻杆检测点。应邀请设计人员和监理人员到施工现场，根据钻孔结果确定地基处理方法。施工过程中遇有墓地，旱井，废弃建筑等局部地基问题，应及时通知监理和设计人员，并与有关人员协商处理。未经设计批准，施工方不得处理。为了缩短基坑的暴露时间，有必要估算基坑的形成时间，并提前通知监理工程师。基坑达到设计要求后，应立即进行检查。在基坑达到设计要求并签署隐蔽检验证书后，应立即进行坐垫和底板的混凝土浇筑。

（2）钢筋加工和安装应在进入现场后立即按要求提交检查，并且只有通过检查后才能使用。钢筋的计算必须谨慎，以免浪费材料。绑扎钢筋时，应水平和垂直，间距应均匀，绑扎牢固，位置应符合要求。两个接头之间的距离应不小于搭接长度的1.3倍，一级钢筋的搭接长度应不小于加强件直径的30倍，且接头应做成钩形。 II级钢筋的搭接接头应不小于钢筋直径的35倍（单面焊接为10d，双面焊接为5D）。在搭接接头的中心和两端，应使用铁丝进行紧固。每个钢筋的间距，规格和数量应满足设计和规格要求，并在变形缝和开口处断开钢筋。监理工程师应在关闭前检查并接受模板。质量考核标准（3）架设模板为定型钢模板。钢模板应除锈，矫平并涂上脱模剂。不得使用废油和其他油，并且钢筋不得被污染。如果钢模表面不符合设计要求，则不得使用。模板安装期间，应将侧壁模板和屋顶模板分开，并且模板的后边缘应由8X12方形木材制成，间距为75cm。在方木之后，使用两根￠ 48x3.5钢管作为水平肋骨，并使用￠ 16颗分体螺栓将脊和模板连接成一个整体。沿涵洞的水平劈开螺栓的水平间距为75厘米，垂直方向为：第一排距墙顶面30厘米

方涵施工方案(20201116101325)

方涵施工方案(20201116101325)

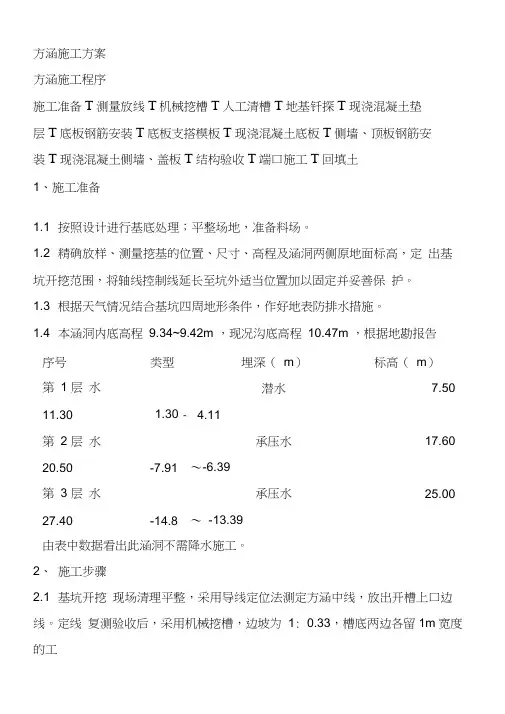

方涵施工方案

方涵施工程序

施工准备T测量放线T机械挖槽T人工清槽T地基钎探T现浇混凝土垫

层T底板钢筋安装T底板支搭模板T现浇混凝土底板T侧墙、顶板钢筋安

装T现浇混凝土侧墙、盖板T结构验收T端口施工T回填土

1、施工准备

1.1 按照设计进行基底处理；平整场地，准备料场。

1.2 精确放样、测量挖基的位置、尺寸、高程及涵洞两侧原地面标高，定 出基坑开挖范围，将轴线控制线延长至坑外适当位置加以固定并妥善保 护。

1.3 根据天气情况结合基坑四周地形条件，作好地表防排水措施。

1.4 本涵洞内底高程 9.34~9.42m ，现况沟底高程 10.47m ，根据地勘报告

序号 类型 埋深（ m） 标高（ m）

第 1 层 水

潜水 7.50

11.30 1.30 - 4.11

第 2 层 水

承压水 17.60

20.50 -7.91 〜-6.39

第 3 层 水

承压水 25.00

27.40 -14.8 〜 -13.39

由表中数据看出此涵洞不需降水施工。

2、 施工步骤

2.1 基坑开挖 现场清理平整，采用导线定位法测定方涵中线，放出开槽上口边线。定线 复测验收后，采用机械挖槽，边坡为 1: 0.33，槽底两边各留1m宽度的工±20

±5

作面，当挖至高于设计 0.3~0.4 米时，用人工配合继续开挖修整成型。并 留

20cm 采用人工挖至设计标高。基坑开挖出的土方使用运输车运往指定 地点，不得乱堆、乱弃，以免造成环境污染。 基底清理完毕后做钎探，钎探点布置采用梅花桩形式，约请设计人员、监 理到施工现场，根据钎探结果，确定地基处理方式。施工中如遇局部地基 问题，如墓穴、枯井、废弃构筑物等应及时通知监理、设计并会同有关人 员共同协商处理，施工方在未得到设计认可前，不得擅自处理。 为缩短基坑暴露时间，要预计基坑成型的时间且提前通知监理工程师，在

基坑达到设计要求后立即进行检查，基底经监理工程师检验符合设计要求 并签定隐蔽检查证后立即进行垫层、底板砼浇筑。

排水箱涵施工方案

排水箱涵施工方案

排水箱涵施工方案

1. 引言

排水箱涵是一种用于供水和排水系统的重要结构，用于收集和存储雨水、污水和废水。它由混凝土或其他材料制成，具有一定的强度和防水功能。本文将介绍排水箱涵的施工方案，包括设计要求、施工准备、施工工序以及施工期间的质量控制措施。

2. 设计要求

在进行排水箱涵的施工前，需要明确以下设计要求：

2.1 结构要求

排水箱涵的结构应具备足够的强度和刚度，能够承受设计荷载，并防止渗漏和变形。结构设计应满足国家相关标准和规范的要求。 2.2 尺寸要求

排水箱涵的尺寸应根据实际需求进行设计，包括长度、宽度和深度等参数。同时，需考虑附加部分，如进、出水口、进、出气口等。

2.3 防水要求

排水箱涵应具备良好的防水性能，能够有效防止地下水和雨水的渗漏入箱内。要求采用防水材料进行处理，并设置合理的防水层。

3. 施工准备

在进行排水箱涵的施工前，需进行充分的准备工作，包括材料采购、施工方案制定、人员组织等。

3.1 材料采购

根据设计要求，合理采购排水箱涵施工所需的材料，包括混凝土、防水材料、钢筋等。确保材料的质量符合相关标准，并及时采购到位。 3.2 施工方案制定

根据设计要求和现场实际情况，制定详细的施工方案。该方案应包括施工流程、施工材料和设备、施工工序等内容。

3.3 人员组织

组织具备相关经验和技能的人员，包括工程师、技术员和施工人员等。确保施工人员熟悉施工方案和操作要求，并具备必要的安全防护意识。

4. 施工工序

在进行排水箱涵的施工过程中，需要按照以下工序进行操作：

4.1 地基处理

对施工现场的地基进行处理，确保地基平整、坚实。如有需要，进行填土、压实等工作，以提供良好的施工基础。 4.2 模板安装

根据设计要求，安装合适的模板，用于排水箱涵的浇筑。模板应结实、平整，确保施工质量。

4.3 浇筑混凝土

在模板安装完毕后，进行混凝土的浇筑。根据设计要求，选择合适的混凝土配合比，并采用机械或人工浇筑方法。

放水涵施工方案

放水涵施工方案

放水涵施工方案

1. 引言

放水涵是一种用于排除对流量有严格要求的涵洞中的积水的结构。对于涵洞中的积水进行排除可以提高涵洞的通行能力，确保交通安全。本文将介绍放水涵的施工方案，包括施工前的准备工作、具体施工步骤以及施工后的注意事项。

2. 施工前的准备工作

在进行放水涵的施工前，需要进行详细的准备工作，以确保施工的顺利进行。准备工作包括以下内容：

2.1. 设计方案

根据具体的需求，制定放水涵的设计方案，包括涵洞的形状、尺寸以及排水能力等。设计方案应符合相关标准和规范，并经过相关部门的审查和批准。

2.2. 材料准备

根据设计方案，准备所需的材料，包括钢筋、混凝土、导流板等。材料要求符合相关标准，质量可靠。 2.3. 施工队伍组建

组建专业的施工队伍，包括施工队长、技术工人等。施工队伍应具备一定的施工经验和技术技能，能够按照设计方案进行施工。

2.4. 施工设备准备

准备施工所需的设备和机械，例如挖掘机、砼泵车等。设备要保证运行正常，以提高施工效率。

3. 施工步骤

放水涵的施工可分为以下几个步骤：

3.1. 环境保护

在施工前，要进行环境保护工作，包括清理施工区域内的垃圾和杂物，确保施工区域干净整洁。

3.2. 挖掘工程

按照设计方案，在施工区域进行挖掘工作，将涵洞的位置挖出，并清理挖掘出的土方。

3.3. 土方加固

对挖掘出的土方进行加固处理，以保证施工区域的稳定性和安全性。 3.4. 浇筑混凝土

根据设计方案，使用混凝土对涵洞进行浇筑。在浇筑混凝土之前，需要设置合适的模板，并进行浇筑前的检查和测试。

3.5. 安装导流板

在混凝土浇筑完成后，安装导流板，用于引导涵洞中的积水流出。

3.6. 施工验收

完成施工后，进行施工验收工作，检查放水涵的施工质量和安全性能，确保施工符合设计要求。

4. 施工后的注意事项

在放水涵施工完成后，需注意以下事项：

4.1. 周边环境恢复

施工过程中可能对周边环境造成一定影响，施工完成后需进行环境恢复工作，包括清理施工区域和修复受损的道路等。
