电机降压启动控制方法(一)

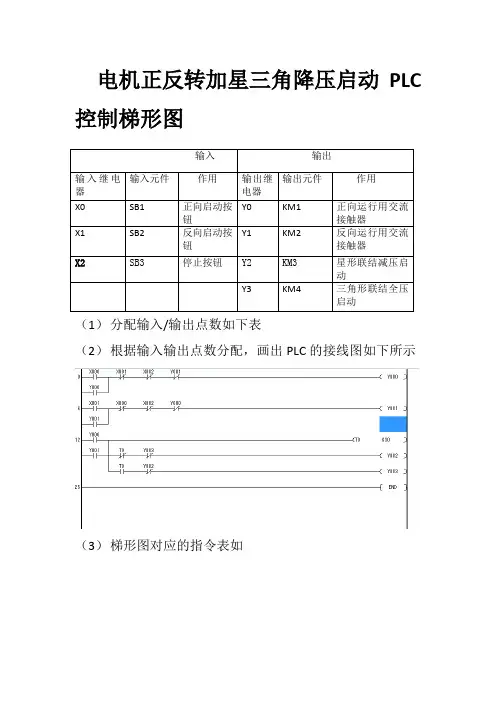

电机正反转加星三角降压启动PLC控制梯形图

（1） 分配输入/输出点数如下表

（2） 根据输入输出点数分配，画出PLC的接线图如下所示

（3） 梯形图对应的指令表如 输入 输出

输入继电器 输入元件 作用 输出继电器 输出元件 作用

X0 SB1 正向启动按钮 Y0 KM1 正向运行用交流接触器

X1 SB2 反向启动按钮 Y1 KM2 反向运行用交流接触器

X2 SB3 停止按钮 Y2 KM3 星形联结减压启动

Y3 KM4 三角形联结全压启动

（4） 安装接线

按照工具材料清单把元器件准备好并合理布置各个元件

（5） 程序调试

检查无误后，把程序输入传入PLC，通电调试并挂接电动机试车

减小电机启动电压的方法

以下是减小电机启动电压的更口语化解释：

1. 星三角（Y-Δ）启动法：

适合那种平时接成三角形的三相电机。启动时，我们先把电机绕组接成星形（Y），这时每相绕组只承受电源电压的1/√3（大概一半多点），等于给启动电压“瘦了身”。等电机转起来差不多了，再把它接成三角形（Δ），让电机全速运转。

2. 自耦变压器帮忙启动：

用个自耦变压器插到电机电路里，启动时通过变压器抽头选择合适的电压，比如电机额定电压的60%、80%等等，相当于给电机“喂”低一点的电压启动。电机转速上来后，就把变压器撤掉，电机直接接上全电压跑起来。

3. 软启动器温柔启动：

软启动器是个高科技玩意儿，里面用可控硅（SCR）这些电子元件，能给电机电压“慢慢加码”。启动时电压一点点升高，电机就像坐电梯一样平稳启动。而且软启动器还能设定启动时间、限制电流啥的，启动效果又好又安全。

4. 电阻来降压启动：

启动电机时，给它的绕组串个电阻，就像给电机“戴个阻力手套”。电阻一挡，电机接收到的电压就低了。等电机转速上去，通过接触器或定时器把这些电阻“摘掉”，电机就全速运转了。这种方法简单直接，但电阻发热厉害，不太适合电机老是要启动或者功率很大的情况。

5. 变频器智能启动：

变频器是个“魔术师”，能把电网的固定频率交流电变成电压和频率都能调的交流电。启动电机时，先给它来个低电压低频率的“轻柔唤醒”，随着电机越转越快，再慢慢把电压和频率调上去，直到达到额定值。变频启动好处多多，既能减小启动电压和电流，又能精准控制电机速度，还省电，尤其适合需要经常调速或者频繁启动的场合。

6. 分相启动法（仅限特定电机）：

有些电机有单独的启动绕组，启动时只给启动绕组供电，相当于电机启动时“负重”小，所以启动电压也低。等电机转速接近正常了，再切换到运行绕组，电机就全速跑了。这种方法需要电机有特殊结构，不是所有电机都适用。

总的来说，选哪种启动方法，要看电机的类型、功率大小、干活儿的方式（要不要调速、启动频繁不频繁），还有实际需要。现在工业上用得比较多的是软启动器和变频器，它们功能强大，操作灵活。传统的星三角启动、自耦变压器启动也有各自的用武之地，电阻启动就比较“复古”了，一般在简单系统或者老设备改造时用。

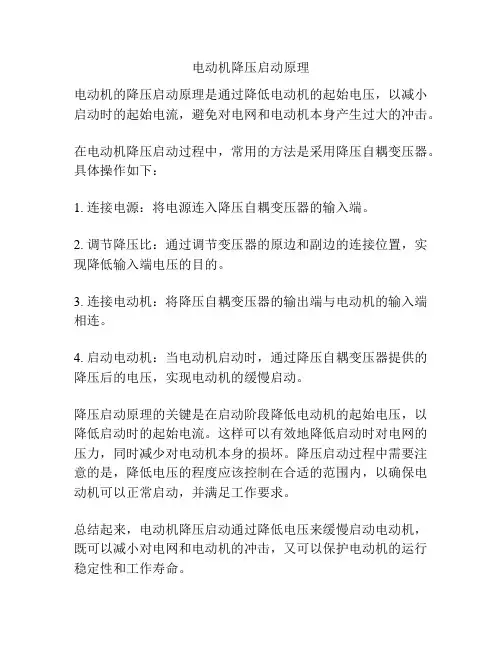

电动机降压启动原理

电动机的降压启动原理是通过降低电动机的起始电压，以减小启动时的起始电流，避免对电网和电动机本身产生过大的冲击。

在电动机降压启动过程中，常用的方法是采用降压自耦变压器。具体操作如下：

1. 连接电源：将电源连入降压自耦变压器的输入端。

2. 调节降压比：通过调节变压器的原边和副边的连接位置，实现降低输入端电压的目的。

3. 连接电动机：将降压自耦变压器的输出端与电动机的输入端相连。

4. 启动电动机：当电动机启动时，通过降压自耦变压器提供的降压后的电压，实现电动机的缓慢启动。

降压启动原理的关键是在启动阶段降低电动机的起始电压，以降低启动时的起始电流。这样可以有效地降低启动时对电网的压力，同时减少对电动机本身的损坏。降压启动过程中需要注意的是，降低电压的程度应该控制在合适的范围内，以确保电动机可以正常启动，并满足工作要求。

总结起来，电动机降压启动通过降低电压来缓慢启动电动机，既可以减小对电网和电动机的冲击，又可以保护电动机的运行稳定性和工作寿命。

简述电机降压启动控制方法

电机降压启动控制方法是一种常见的电机启动方式，用于控制大功率电机的启动过程，可有效减小启动时的冲击电流和起动转矩，以保护电机和电网设备。其基本原理是通过在电机启动过程中逐步降低电源电压，使电机逐渐达到额定运行状态。

具体而言，电机降压启动控制方法可以分为以下几个步骤：

1. 降压起动：在电机启动前，先通过电源控制器将电源电压降低到较低水平，然后再逐步升高至额定电压。

2. 延迟启动：在电源电压降低到一定程度之后，延迟一段时间再将电机启动，以避免启动时冲击电流过大。

3. 利用降压电路：采用降压变压器、自耦变压器或者稳压器等降压电路，将电源电压降低，以实现降压启动。

4. 控制器控制：通过电机启动控制器对电机进行控制，实现降压启动，并根据电机的实际情况调整降压速度和延迟启动时间。

电机降压启动控制方法适用于大功率电机，其优点在于启动时冲击电流小、起动转矩平稳，并且可以减少对电网的影响。同时，该方法需要较高的技术水平和专业知识，因此需要由专业人员进行设计和操作。
