徐来河水环境综合整治工程

临

时

围

堰

施

工

方

案

编制人：

围堰专项施工方案

（一） 工程慨况

本工程为黄龙康诚驳坎工程，我项目部承建的欧浦洋河南岸驳坎工程为第三标段，沿河岸总长为260米，施工完毕后河道宽为18米，基础采用D600的钻孔灌注桩，桩间距2米，1000*500盖梁，盖梁每4米设一横系，作为板桩式挡土墙的拦杆，每根系梁下设D600钻孔灌注桩.

(二)设计依据

欧浦河驳岸土方横断面图(修改补充图)

(三)围堰说明

围堰工程采用双排松木桩围堰,在测量放样定位后距承台外边50CM,设双排松木桩直径不小于16CM,长度根据水位壮况而定,一般不小于4米,入土深度相对于承台度标高-1。8米，相邻松木桩间距不大于50CM ，两排松木桩间距1。5米左右，桩内采用竹篱笆挡土两挡板中间填粘土，围堰高度应根据水位情况高水位1米，木桩之间设立拉丝，保持围堰的强度和防水性能保证其他工序的顺利施工。

（四）施工流程

施工准备——打木桩——设竹篱笆——填土——压实

（五）施工方法

１．施工准备：测定好围堰位置，清除河内垃圾，河床两边松土，草皮。

２．打松木桩：河边采用挖土机打桩，河中心部位挖机打不到的地方，采用人工打桩。在挖机打好的桩上面搭设平板跳台，河中用船支撑，先压木桩固定后，再用大锤打入较深固定。

３．设竹篱笆：木桩打好后，用铁丝连接加强拉力，在木桩内侧绑上竹篱笆。

４．填粘土：竹篱笆设好后，在桩内填土，土要粘的粘土，土内不得有草皮，垃圾及树根，以保证粘土压实后不漏水，为了防止上游水冲洗，在上游设置一层花油布，填土高度应保证水位高１米以上。

（六）如遇大雨期间施工措施

１．尽量在枯水期施工，根据现场实际情况，尽量分段进行，如水位过高无法施工。

２．二标河岸原有的排水沟加深加宽，在下游处增加两台水泵排水。

３．二标先疏通河道，河道疏通后采用老河道封断，新河道通水并尽量在水量少的时期施工。

围堰专项施工方案

编制单位：

编 制 人：

编制日期：

审 核 人：

批 准 人：

批准日期：

1 目 录

第一章 编制依据 ............................................................................................................................ 2

第二章 工程概况 ............................................................................................................................ 2

2.1上下游围堰 ....................................................................................................................... 2

2.2气象 .................................................................................................................................. 3

2.3工程水文 ........................................................................................................................... 4

2.4工程地质 ........................................................................................................................... 5

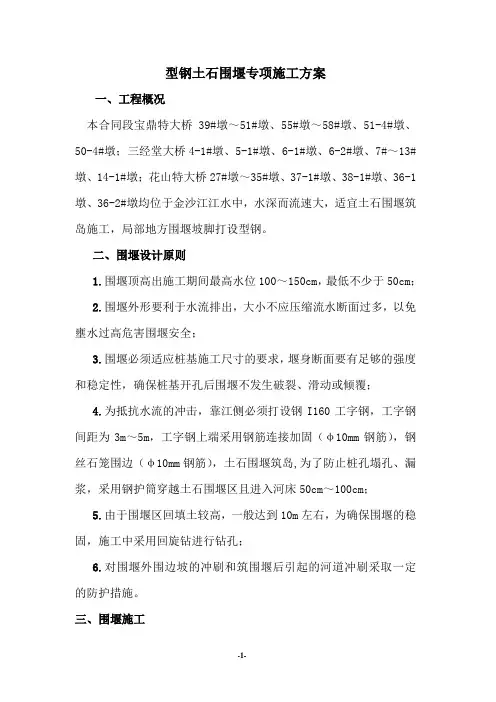

-1- 型钢土石围堰专项施工方案

一、工程概况

本合同段宝鼎特大桥39#墩～51#墩、55#墩～58#墩、51-4#墩、50-4#墩；三经堂大桥4-1#墩、5-1#墩、6-1#墩、6-2#墩、7#～13#墩、14-1#墩；花山特大桥27#墩～35#墩、37-1#墩、38-1#墩、36-1墩、36-2#墩均位于金沙江江水中，水深而流速大，适宜土石围堰筑岛施工，局部地方围堰坡脚打设型钢。

二、围堰设计原则

1.围堰顶高出施工期间最高水位100～150cm，最低不少于50cm；

2.围堰外形要利于水流排出，大小不应压缩流水断面过多，以免壅水过高危害围堰安全；

3.围堰必须适应桩基施工尺寸的要求，堰身断面要有足够的强度和稳定性，确保桩基开孔后围堰不发生破裂、滑动或倾覆；

4.为抵抗水流的冲击，靠江侧必须打设钢I160工字钢，工字钢间距为3m～5m，工字钢上端采用钢筋连接加固（φ10mm钢筋），钢丝石笼围边（φ10mm钢筋），土石围堰筑岛,为了防止桩孔塌孔、漏浆，采用钢护筒穿越土石围堰区且进入河床50cm～100cm；

5.由于围堰区回填土较高，一般达到10m左右，为确保围堰的稳固，施工中采用回旋钻进行钻孔；

6.对围堰外围边坡的冲刷和筑围堰后引起的河道冲刷采取一定的防护措施。

三、围堰施工 -2- 1.围堰高度的确定

围堰高度由下式确定

H=h+△h

式中H为围堰高度：h为江水深度；△h为安全超高，一般为1～1.5m,本合同段暂取1.0m，施工中视情况进行调整。本项目各处围堰高度见表1-1围堰高度表。

表1-1围堰高度表

桥名 桩基号 h（m） △h（m） H(m) 围堰宽度（m）

三经堂大桥 4-1# 9.7 1～1.5 10.7 15

5-1# 10.2 1～1.5 11.2 21

6-1～6-2# 9.1 1～1.5 10.1 15

7# 9.2 1～1.5 10.2 21
