HTF(A)型轴流式排烟风机

机号：4#-15# 风量：2300-93800m3/h 全压：102-819Pa

特点：轴流轮毂式叶轮、采用高温电机，电机全封闭内置，设有专门的电机冷却系统效率高、噪声低、结构合理、体积小、安装方便。

应用：高层建筑、烘房、地下车库、地铁、隧道等消防排烟及送排通风，双速风机低速用于平时通排风、高速时为消防排烟

机号 转速

(rpm) 风量

(m3/h) 风压

(Pa) 单速功

率(kW) 双速功

率(kW) 噪声

dB(A) 重量

(Kg)

4 2900 6500

5200

4600 410

490

520 1.5

1.8/1.3 77 76

1450 3250

2600

2300 102

122

130 0.55 73 69

4.5 2900 7900

5800

500 510

590

670 2.2

2.4/2 78 88

1450 3950

2900

2500 127

147

167 0.75 74 80

5 2900 9824

8861

6817 510

610

752 3

3/2.4 80 110

1450 4912

4431

3410 127

153

188 1.1 75 96

5.5 2900 15200

12000

10900 398

592

621 4 4/3 86 135

1450 7600 100 1.5 75 115 6000

5450 148

155

6 2900 16090

15102

13197 510

610

760 5.5

5.5/4.5 86 164

1450 8045

7551

6599 127

153

190 1.5 75 130

6.5 1450 21500

18000

15300 425

620

680 5.5

5.5/4 88 180

960 14235

11918

10130 187

272

298 2.2 80 165

7 1450 24380

22439

18908 610

655

728 7.5

8/6.5 88

208

960 16141

14865

12518 267

287

319 3 80 189

机号 转速

(rpm) 风量

(m3/h) 风压

(Pa) 单速功

率(kW) 双速功

率(kW) 噪声

dB(A) 重量

(Kg)

8 1450 31421

29172

26012 600

661

723 7.5

8/6.5 89 230

960 20800

19314

17222 263

290

317 3 80 211

9 1450 33510

32297

27513 562

668

840 11

11/9 90 284

960 22186

21383 246

293 4 81 230 18216 368

10 1450 45679

40000

35000 630

690

770 11

11/9 88 310

960 30255

26483

24019 276

302

338 5.5 80 265

11 1450 51552

50128

48500 580

647

690 15

16/13 92 380

960 35664

37596

36375 326

364

387 5.5 83 335

12 960 62763

59300

55651 624

680

740 18.5

17/8 93 480

720 47072

44475

43311 351

383

416 11 83 430

13 960 74708

65370

56031 600

710

807 18.5

17/8 94 520

720 56031

49027

42023 338

399

454 11 /84 470

15 960 93800

86115

76041 623

710

819 22

25/12 95 650

720 70350

64586

57031 350

410

461 11 85 585

注：双速风机重量参考同号中高速风机的重量。

HTF(A)型风机外尺寸表(单位:mm)

机号 D1 D2 D3 M1 M2 M3 M4 L(Ⅰ型) L(Ⅱ型) n-Φ1 4-Φ2 H H1 ΦA B

B2

4 410 446 476 340 380 200 300 580 600 8-8.5 Φ12.5 265 1040 890 600 60

4.5 460 496 526 350 390 250 350 600 640 8-8.5 Φ12.5 290 1060 890 650 60

5 510 551 586 380 420 300 400 650 650 8-8.5 Φ12.5 316 1120 1000 700 60

5.5 560 601 636 470 510 400 500 680 680 10-10.5 Φ12.5 352 1150 1000 750 60

6 610 656 696 540 580 400 500 700 700 10-10.5 Φ14.5 378 1170 1000 800 60

6.5 660 706 746 570 610 400 500 800 800 10-10.5 Φ14.5 402 1270 1220 850 80

7 710 756 796 570 610 500 600 800 870 10-10.5 Φ14.5 428 1270 1220 950 80

8 810 856 896 570 610 500 600 800 870 12-12.5 Φ14.5 488 1310 1340 1050 80

9 910 956 996 580 640 600 700 860 900 12-12.5 Φ16.5 538 1370 1650 1150 80

10 1010 1056 1096 580 640 600 700 860 900 12-12.5 Φ16.5 600 1530 1650 1250 80

11 1110 1158 1200 580 640 700 800 900 960 14-12.5 Φ16.5 650 1590 1800 1400 100

12 1210 1258 1298 730 800 800 900 1200 1200 14-12.5 Φ16.5 700 1650 1800 1500 100

13 1310 1363 1408 730 800 900 1000 1200 1200 16-12.5 Φ18.5 750 1650 1800 1600 100

15 1510 1563 1608 730 800 1040 1200 1200 1200 18-12.5 Φ18.5 850 1650 2500 1800 100

注:屋顶式风机基础高度应≥250mm

HTF(A)型风机配带消声器外形尺寸表［配带图示消声器后风机可降噪约8-20dB(A)（单位:mm）

机号 进风端消声器L1 出风端消声器L2

3.5-6.5 500、700、1000 500、700、1000

7-10 750、1000、1250 750、1000、1250

11-15 1000、1250、1500 1000、1250、1500

注：消声器长度可根据用户要求及消声量选取，除表中规定尺寸外，也可选择所需尺寸。

风机使用说明 你所在的位置：首页>使用说明

（一） 特别注意事项

1、风机外壳或电机外壳的接地必须可靠，禁止反方向旋转，禁止超额定电流运行，禁止缺相运行；

2、风机轴承加油次数不少于1000小时/次，禁止在运转中维护风机。

（二） 收货检验及风机安装前准备 1、风机开箱前应检查包装是否完整无损，风机的铭牌参数是否符合要求，各随带附件是否完整齐全。

2、仔细检查风机在运输过程中有无变形或损坏,紧固件是否松动或脱落，叶轮是否有擦碰现象，并对风机各分零件进行检查。如发现异常现象，应等修 复后再使用。

3、用500V兆欧表测量风机外壳与电机绕组间的绝缘电阻，其值应大于0.5兆欧，否则应对电机绕组进行干处理，烘干时温度不允许超过 120℃。

4、准备好风机安装所需的各种材料、工具及场地。

（三） 风机安装

1、全面熟悉风机的样本，熟悉风机的规格、型式、叶轮旋转方向和气流进出方向等等；风机安装前应检查叶有无擦碰现象，并对各部件进行全面检查， 附件是否完整，各部件联接是否紧固。认真检查风叶有否因运输坏或变形，否则应待修复后方可安装。

2、联接风机进出口的风管应有单独的支撑，不允许将管道重量加在风机的部件上；风机安装时应注意风机的平位置，对风机与地基的结合面和出风管道 的联接应调整，使之自然吻合，不得强行联接。

3、风机安装后，用手或杠杆拔动叶轮，检查是否有过紧或擦碰现象，有无妨碍转动的物品，无异常现象下，可进行试运转,风机传动装置的外露部份应 有防护罩(用户自备)，如风机进风口不接管道时，也需添置防护或其他安全装置(用户自备)。

4、风机接线必须正确可靠，风机外壳应妥善接地，接地必须可靠。供给风机的电源必须完整，并符合相关要风机接线必须有专业知识的电工接线。

5、风机全部安装后应检查风机内部是否有遗留的工具和杂物。

（四）风机接线方法

1、单速风机接线方法：一般情况下，所配电机功率在3kW(包括3kW)以下为Y接法；3kW以上为△接法。接线图如 下： 2、双速 风机接线方法：本厂双速风机所配双速电其定子绕组为△/YY(或Y/YY)接法。接线图如下：

图1 单速风机Y与△接法 图2 双速风机接线图

3、双速风机控制原理：本厂双速风机所配双速电机其定子绕组为△/YY(或Y/YY)接法，调速基本原理通过变电机定子绕组间的连接方式，使其改变极数以达到调速目的，低速工作时为△(或Y)方式,高速工作时为Y方式。风机电控箱所配的断路器、保护装置及其 他电器元件，必须按风机额定容量正确合理选配。

4、如果单独试双速风机，必须为低速为1#线端子进电，2#线端子空；高速为1#线端子串 联，2#线

合集下载

Y系列锅炉引风机规格型号

Y系列锅炉引风机规格型号

Y系列锅炉引风机规格型号

Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT 一、风机的用途

Y5-47、Y5-48、Y6-30锅炉引风机是为适应燃用各种煤质并配有消除尘烟装置的(1-20吨/小时)工业锅炉而联合设计的最高全压效率达%的新系列锅炉引风机，凡进气条件相当，性能又相适应者均可选用，但最高温度不得超过250℃。

二、风机的特点

当前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器阻力不一，所需的引风机的风量、风压差异较大，为适应上述情况，考虑到风机的经济性，除配20吨锅炉的引风机能以一个机号用不同转速来满足同一吨位锅炉配置各类除尘器的要求，减少了风机的系列和机号，而且也便于使用单位根据情况，自行变换主转速来获得所需的较理想的风量、风压。

1．Y5-47锅炉引风机制成单吸入，机号有№4C、5C、6C、8C、9C、12D、七种。Y5-48锅炉引风机机号有№4C、5C、、8C、10C、六种；Y6-30锅炉引风机有、、、、、、七种。

引风机又可制成左旋转和右旋转两种型式。从传动部正视风机，如叶轮顺时针旋转称为右旋转，以“右”表示，逆时针旋转称为左旋转，以“左”表示。

风机的出风口位置以机壳的出风口角度表示。“左”“右”均可制成0度、90度、180度三种角度。

2、 风机均为离心式烟气引风机，由叶轮、机壳、进风口、传动部、调节门等部分组成。

叶轮：有12片材料为16Mn的后倾平板叶片，焊接于弧形前盘与平板后盘中间，经静、动平衡校正，因此，运转平稳，有较高的强度和耐磨性，使用寿命较长。

机壳：用钢板焊接成蜗壳整体。№8以上“左”、“右”旋转通用。

进风口：敛散式的进风口制成整体结构，用螺栓固定在机壳入风口侧。

传动组：传动主轴以优质钢制成，采用滚动轴承。(Ⅱ)型：整体桶式轴承箱，用37#机油润滑，№8以上有油位标志及温度计，有水冷装置，须加输水管，耗水量—1m3/h,№6以下用风扇自冷。(Ⅰ)型：№4—6用两只并列座，润滑用轴承润滑脂或二硫化钼润滑，与机壳之间用两个半圆风扇叶自冷，№8—用两只并列轴承座。

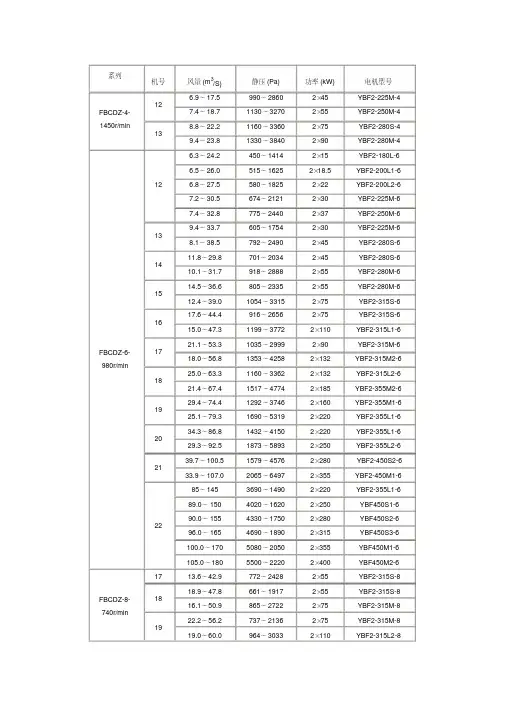

77-常识-风机规格型号表

77-常识-风机规格型号表

系列机号风量(m3/S) 静压(Pa) 功率(kW) 电机型号

FBCDZ-4- 1450r/min 12 6.9～17.5 990～2860 2×45 YBF2-225M-4 7.4～18.7 1130～3270 2×55 YBF2-250M-4

13 8.8～22.2 1160～3360 2×75 YBF2-280S-4 9.4～23.8 1330～3840 2×90 YBF2-280M-4

FBCDZ-6- 980r/min 12 6.3～24.2 450～1414 2×15 YBF2-180L-6

6.5～26.0 515～1625 2×18.5 YBF2-200L1-6

6.8～27.5 580～1825 2×22 YBF2-200L2-6 7.2～30.5 674～2121 2×30 YBF2-225M-6

7.4～32.8 775～2440 2×37 YBF2-250M-6

13 9.4～33.7 605～1754 2×30 YBF2-225M-6

8.1～38.5 792～2490 2×45 YBF2-280S-6

14 11.8～29.8 701～2034 2×45 YBF2-280S-6 10.1～31.7 918～2888 2×55 YBF2-280M-6

15 14.5～36.6 805～2335 2×55 YBF2-280M-6

12.4～39.0 1054～3315 2×75 YBF2-315S-6

16 17.6～44.4 916～2656 2×75 YBF2-315S-6

15.0～47.3 1199～3772 2×110 YBF2-315L1-6

17 21.1～53.3 1035～2999 2×90 YBF2-315M-6 18.0～56.8 1353～4258 2×132 YBF2-315M2-6

18 25.0～63.3 1160～3362 2×132 YBF2-315L2-6

轴流风机规格型号参数 「风机库」

轴流风机规格型号参数 「风机库」

轴流风机规格型号参数 「风机库」

SF系列轴流风机规格型号参数

SF系列轴流风机按使用要求分管道式、固定式、岗位式三种。

根据叶轮直径有6个机号，依次为2.5、3、4、5、6、7。根据匹配的电机，分为单相和三相。

叶片为前掠式三维扭曲宽叶片，噪音低，风量大，效率高，风压稳定。机壳和叶轮表面采用先进的流水线静电喷涂技术，色泽柔和、光亮、持久。

适用于工矿企业、民用建筑、仓库、车间、屋顶等通风。

型号 功率kw 电压v 转速r/min 风量m3/h 全压Pa 噪声db

SF 2-4 0.15 380/220 1400 1000 40 40

SF 2.5-4 0.15 380/220 1400 2000 60 50

SF 3-4 0.15 380/220 1400 2800 60 61

SF 3.5-4 0.25 380/220 1400 4000 100 70

SF 4-4 0.37 380/220 1400 6000 170 72

SF 4-6 0.25 380 960 4700 80 64

SF 5-4 0.55 380/220 1400 9300 200 74

SF 5-4 0.75 380 1400 10000 230 75

SF 5-6 0.37 380/220 960 7700 100 66

SF 6-4 1.5 380 1400 17000 250 80

SF 6-4 2.2 380 1400 18000 300 80 SF 6-6 1.1 380 1400 13000 180 75

SF 7-4 3 380 1400 25000 340 85

SF 7-6 2.2 380 1400 22000 210 80

SF 8-4 3 380 1400 30000 350 75

SF 8-6 4 380 960 28000 230 80

T35-11型轴流风机规格型号参数

T35-11型轴流风机适用于输送易燃易爆无腐蚀性气体，环境温度不得超过60℃。

风机型号对应风量

风机型号对应风量

通风机号数 对应风量（m3/h）

离心式通风机安装 4# 离心式通风机安装 4500以下

离心式通风机安装 6# 离心式通风机安装 4501~7000

离心式通风机安装 8# 离心式通风机安装 7001~19300

离心式通风机安装 12# 离心式通风机安装 19301~62000

离心式通风机安装 16# 离心式通风机安装 62001~123000

离心式通风机安装 20# 离心式通风机安装 123000以上

轴流式通风机安装 5# 轴流式通风机安装 8900以下

轴流式通风机安装 7# 轴流式通风机安装 8901~25000

轴流式通风机安装 10# 轴流式通风机安装 25001~63000

轴流式通风机安装 16# 轴流式通风机安装 63001~140000

轴流式通风机安装 20# 轴流式通风机安装 140000以上

屋顶式通风机安装 3.6# 屋顶式通风机安装 2760以下

屋顶式通风机安装 4.5# 屋顶式通风机安装 2761~9100

屋顶式通风机安装 6.3# 屋顶式通风机安装 9100以上
