电机风机标准型号参数

轴流风机规格型号参数 「风机库」

SF系列轴流风机规格型号参数

SF系列轴流风机按使用要求分管道式、固定式、岗位式三种。

根据叶轮直径有6个机号，依次为2.5、3、4、5、6、7。根据匹配的电机，分为单相和三相。

叶片为前掠式三维扭曲宽叶片，噪音低，风量大，效率高，风压稳定。机壳和叶轮表面采用先进的流水线静电喷涂技术，色泽柔和、光亮、持久。

适用于工矿企业、民用建筑、仓库、车间、屋顶等通风。

型号 功率kw 电压v 转速r/min 风量m3/h 全压Pa 噪声db

SF 2-4 0.15 380/220 1400 1000 40 40

SF 2.5-4 0.15 380/220 1400 2000 60 50

SF 3-4 0.15 380/220 1400 2800 60 61

SF 3.5-4 0.25 380/220 1400 4000 100 70

SF 4-4 0.37 380/220 1400 6000 170 72

SF 4-6 0.25 380 960 4700 80 64

SF 5-4 0.55 380/220 1400 9300 200 74

SF 5-4 0.75 380 1400 10000 230 75

SF 5-6 0.37 380/220 960 7700 100 66

SF 6-4 1.5 380 1400 17000 250 80

SF 6-4 2.2 380 1400 18000 300 80 SF 6-6 1.1 380 1400 13000 180 75

SF 7-4 3 380 1400 25000 340 85

SF 7-6 2.2 380 1400 22000 210 80

SF 8-4 3 380 1400 30000 350 75

SF 8-6 4 380 960 28000 230 80

T35-11型轴流风机规格型号参数

T35-11型轴流风机适用于输送易燃易爆无腐蚀性气体，环境温度不得超过60℃。

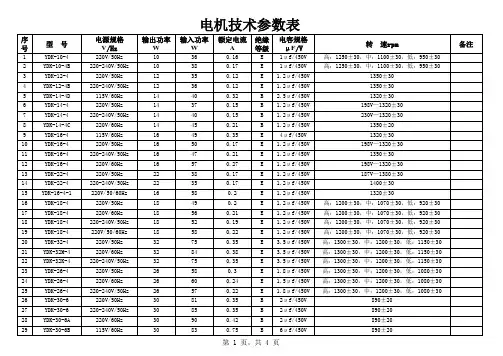

序号型　号电源规格V/Hz输出功率W输入功率W额定电流A绝缘等级电容规格μF/V转　速rpm备注

1YDK-10-4220V/50Hz10360.16E1μf/450V高：1250±30，中：1100±30，低：950±30

2YDK-10-4B220-240V/50Hz10380.17E1μf/450V高：1250±30，中：1100±30，低：950±30

3YDK-12-4220V/50Hz12350.12E1.2μf/450V1350±30

4YDK-12-4B220-240V/50Hz12360.12E1.2μf/450V1350±30

5YDK-14-4D115V/60Hz14400.32B2.5μf/450V1320±30

6YDK-14-4220V/50Hz14370.15B1.2μf/450V198V—1320±30

7YDK-14-4220-240V/50Hz14400.15B1.2μf/450V230V—1320±30

8YDK-14-4C220V/60Hz14450.21B1.2μf/450V1350±20

9YDK-16-4115V/60Hz16490.35E4μf/450V1320±30

10YDK-16-4220V/50Hz16500.17E1.2μf/450V198V—1320±30

11YDK-16-4220-240V/50Hz16470.21E1.2μf/450V1350±30

12YDK-16-4220V/60Hz16570.27E1.2μf/450V198V—1320±30

13YDK-22-4220V/50Hz22380.17E1.2μf/450V187V—1380±30

14YDK-22-4220-240V/50Hz22350.17E1.2μf/450V1400±30

15YDK-16-4-1220V/50/60Hz16580.2E1.2μf/450V1320±30

16YDK-18-4220V/50Hz18490.2E1.2μf/450V高：1200±30，中：1070±30，低：920±30

未知驱动探索，专注成就专业

1

轴流风机参数表

参数 符号 单位

风机类型

风机直径 D mm

风量 Q m³/h

静压 P Pa

额定功率 P0 W

转速 n rpm

噪声水平 LPA dB(A) 未知驱动探索，专注成就专业

2

高温工作能力

工作温度范围 T °C

额定工况温度 TR °C

高温温度范围 TH °C

高温工作时间 t h

材料

叶轮材料

管道材料

电机类型 未知驱动探索，专注成就专业

3

引风电机功率 P1 W

排风电机功率 P2 W

外观尺寸

长度 L mm

宽度 W mm

高度 H mm

重量 m kg

安装方式

涉及标准 未知驱动探索，专注成就专业

4

环境要求

参数说明

• 风机类型：轴流风机的型号或类别。

• 风机直径：风机叶轮的直径，以毫米（mm）为单位。

• 风量：风机的排风或引风量，以立方米/小时（m³/h）为单位。

• 静压：风机工作时产生的静压，以帕斯卡（Pa）为单位。

• 额定功率：风机的额定功率，以瓦特（W）为单位。

• 转速：风机的转速，以每分钟转数（rpm）为单位。

• 噪声水平：风机工作时的噪声水平，以分贝（dB）为单位。

• 高温工作能力：风机是否适用于高温工作环境。 未知驱动探索，专注成就专业

5

• 工作温度范围：风机适用的工作温度范围，以摄氏度（°C）为单位。

• 额定工况温度：风机的额定工况温度，以摄氏度（°C）为单位。

• 高温温度范围：风机适用的高温温度范围，以摄氏度（°C）为单位。

• 高温工作时间：风机可以连续工作的高温时间，以小时（h）为单位。

• 材料：风机的主要材料。

• 叶轮材料：风机叶轮的材料。

• 管道材料：风机管道的材料。

• 电机类型：风机所使用的电机类型。

• 引风电机功率：引风机的电机功率，以瓦特（W）为单位。

• 排风电机功率：排风机的电机功率，以瓦特（W）为单位。 未知驱动探索，专注成就专业

电机规格型号及参数

电机是机械设备中最常见和最广泛使用的设备之一。电机可以通过转换电能和机械能，实现各种运动和工作，具有高效率、低成本和易于控制等优点。在实际应用中，不同的电机类型和规格都有其特定的应用领域。因此，了解电机的规格型号以及参数十分重要。

1. 感应电机

根据感应电机的转速-转矩特性和空载电流大小，可以将其分为四种类型：恒转矩电机、恒功率电机、减速电机和高转速电机。

2. 直流电机

直流电机根据其结构和工作原理可分为直流永磁电机、直流电枢电机、直流电动机等。

3. 步进电机

步进电机广泛应用于各种自动化系统、机床和精密仪器中。步进电机包括单相和双相两种，除此之外还可以分为润滑型、梯形型和锥形型等。

4. 高速电机

高速电机是一种高性能、高精度的专业电机，具有高转速、高稳定性、高精度、低噪声等特点。其主要用途是精密加工、激光切割、静电消除、磨料加工等行业。

5. 风机电机

风机电机原理是电机内部的转子带动高速旋转的风叶或风轮，来进行吸风或排风的工作。风机电机规格主要包括功率、电压、电流、转速、电源等参数。

二、电机参数

1. 功率

功率是电机输出的能量，通常用W表示。在实际应用中，需要根据实际工作需求来选择电机的功率。

2. 转矩

电机的转矩是指电机输出的力矩，通常用N.m表示。在选择电机时，需要根据所需的转矩大小来确定电机的类型和规格。

3. 转速

电机的转速是指电机旋转的速度，通常用转/分表示。根据实际需要，需要选择合适的转速范围内的电机。 电机的电流是电机的电流大小，在选择电机时需要考虑电机的电流大小与电源的匹配。

6. 频率

频率是指交流电所具有的周期性变化，通常用Hz表示。对于感应电机来说，电源电压的频率所限制的转速范围是有一定的影响的。
