电动机双重联锁正反转电路能源管理服务中心石如东2015年6月26日一、电路特点电动机双重联锁正反转控制电路，电动机双重联锁正反转控制电路，由按钮联锁和接触器联锁综合组成。

是正反转控制电路中，电气安全系数最高的控制电路。

可以直接完成电动机正反转换向，不用先按停止按钮SB3。

电路中：KM1---正转接触器；KM2---反转接触器；SB1---正转启动按钮；SB2---反转启动按钮；SB3---停止按钮；FR----热继电器；QS----空气断路器。

二、电路功能简述启动停止：按下正转启动按钮SB1时，电动机正向启动；按下反转启动按钮SB2时，电动机反向启动；按下停止按钮SB3时，电动机停止运行；过载保护：热继电器FR。

短路保护：空气开关QS。

失压欠压保护：接触器线圈KM。

正反转误动作短路保护：SB1、KM1和SB2、KM2组成双重联锁保护电路。

三、工作原理简述正转时：按下正转启动按钮SB1→SB1常闭触点断开反转接触器KM2线圈回路完成互锁→常开触点接通正转接触器KM1线圈回路→KM1得电吸合→找 黑 驴 绘 图KM1常闭辅助触点切断KM2线圈回路完成互锁→KM1常开辅助触点自锁→KM1主触头接通电动机正转供电回路→电动机M 正向运转。

反转时：按下反转启动按钮SB2→SB2常闭触点断开正转接触器KM1线圈回路完成互锁→常开触点接通反转接触器KM2线圈回路→KM2得电吸合→KM2常闭辅助触点切断KM1线圈回路完成互锁→KM2常开辅助触点自锁→KM2主触头接通电动机反转供电回路→电动机M 反向运转。

停止时：按下停止按钮SB3→控制回路断电→接触器释放→切墩电动机主回路→电动机停止运转。

过载保护：热继电器FR 受热元件串接于主回路中，常闭触点串接于控制回路中，当电动机过载电流增大时，热元件变形推动常闭触点断开控制回路。

短路保护：短路电流触发空气开关QS 内部的感应器件，空开自动跳闸。

失压欠压保护：电源电压突然断电或电压不足时，接触器KM 线圈磁力消失或不足，接触器释放。

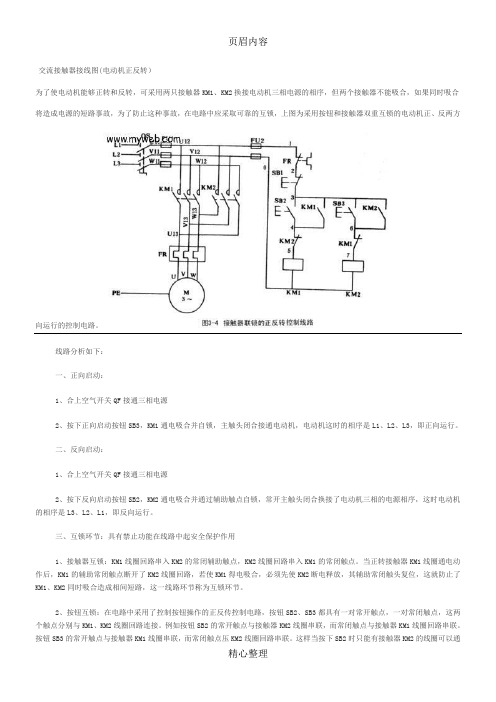

双重联锁（按钮、接触器）正反转控制电路原理图电机双重联锁正反转控制一、线路的运用场合Array正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。

如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；圈板机的辊子的正反转；电梯、起重机的上升与下降控制等场所。

二、控制原理分析（1）、控制功能分析：怎样才能实现正反转控制？为什么要实现联锁？电机要实现正反转控制：将其电源的相序中任意两相对调即可（简称换相），通常是V相不变，将U相与W相对调，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。

由于将两相相序对调，故须确保2个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。

为安全起见，常采用按钮联锁（机械）和接触器联锁（电气）的双重联锁正反转控制线路（如原理图所示）；使用了（机械）按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。

另外，由于应用的（电气）接触器间的联锁，所以只要其中一个接触器得电，其长闭触点（串接在对方线圈的控制线路中）就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护的电机，同时也避免在调相时相间短路造成事故，烧坏接触器。

（2）、工作原理分析：A、正转控制：按下SB1常闭触头先断开（对KM2实现联锁）SB1常开触头闭合KM1线圈得电KM1电机M启动连续正转工作KM1KM1联锁触头断开（对KM2实现联锁）B、反转控制：M失电，停止正转SB2按下线圈得电SB2KM2电机M启动连续反转工作KM2主触头闭合KM2联锁触头断开（对KM1实现联锁）C、停止控制：按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转；三、双重联锁正反转控制线路的优点接触器联锁正反转控制线路虽工作安全可靠但操作不方便；而按钮联锁正反转控制线路虽操作方便但容易产生电源两相短路故障。

双重互锁正反转控制电路原理接线图双重互锁正反转控制电路原理接线图只采用复合按钮的互锁保护是不太可靠的，实际工作中由于负载短路或大电流的长期作用，接触器的主触点有可能被强烈的电弧“烧焊”在一起;或因为接触器的机构失灵，使衔铁卡住而总是处于吸合状态。

这时，如果另一个接触器正好得电吸合，就会发生电源短路故障。

为此，在电路中再分别串接两接触器的常闭触点，可起到双重互锁的作用。

将上两篇文章(接触器互锁电动机正反转控制电路、按钮互锁的电动机正反转控制电路)中的电路图结合起来，就变成具有双重互锁的正反转控制电路。

如下图所示，图中SB2和SB3均为复合按钮，合上电源开关Q，按下起动按钮SB2,其常闭触点SB2断开，使接触器KM2不得电;常开触点SB2接通，使接触器KM1得电吸合并自锁，其主触点闭合，接通电源，电动机正向起动运转。

这时KM1的常闭触点KM1断开，进一步保证KM2不得电。

电动机双重互锁正反转控制电路接线图当需要电动机反转时，按下反向按钮SB3,其常开触点SB3断开，使接触器KM1断电释放，主触点断开，切除了电动机的电源，电动机断电而慢慢停止，同时SB3的常开触点闭合，又由于KM1的常闭辅助触点恢复闭合，使得接触器KM2得电吸合并自锁，
其主触点闭合，将电动机的两相电源对调，电动机反向转动。

这时KM2的常闭触点断开，确保KM1断电。

如果要电动机停止，只需要按下停止按钮SB1即可。

本电路特点操作方便，可直接进行正反转的操作，又安全可靠，因此广泛应用于可逆运转的各种生产机械上。

220V接触器双重互锁正反转实物接线图如下所示:。

双重联锁的正反转电气控制线路(1) 电路组成：主电路、控制电路≡ I双重莊锁的正反转电气控制⅛⅛路(2)主要元器件：按钮、低压断路器、交流接触器(3)原理分析正转控制：按下正转按钮SB1 →接触器KM1线圈得电→ KM1主触头闭合→电动机正转，同时KM1的自锁触头闭合，KM1的互锁触头断开。

反转控制：按下反转按钮SB2→接触器KM1线圈失电→ KM1的互锁触头闭合→接触器 KM2线圈得电→从而 KM2主触头闭合，电动机开始反转，同时KM2的自锁触头闭合，KM2 的互锁触头断开。

接触器互锁：为了避免正转和反转两个接触器同时动作造成相间短路，在两个接触器线圈所在的控制电路上加了电气联锁。

即将正转接触器KM1的常闭辅助触头与反转接触器KM2的线圈串联；又将反转接触器 KM2的常闭辅助触头与正转接触器 KM1的线圈串联。

这样，两个接触器互相制约，使得任何情况下不会出现两个线圈同时得电的状况，起到保护作用。

按钮互锁：复合启动按钮SB1 , SB2也具有电气互锁作用。

SB1的常闭触头串接在 KM2 线圈的供电线路上，SB2的常闭触头串接在 KM1线圈的供电线路上，这种互锁关系能保证一个接触器断电释放后，另一个接触器才能通电动作，从而避免因操作失误造成电源相间短路。

按钮和接触器的复合互锁使电路更安全可靠。

1、双重联锁的正反转控制线路原理图:由于电机正反转的实现是通过改变电源相序来实现的。

因此，我们采用两个交流 接触器来进行换相，以达到控制电机的正转和反转的目的。

用两个按钮分别实现 正转和反转的控制，并把它们的常闭触点分别放在对方的控制回路里， 达到联锁 的目的。

线路工作原理图如下：FU22、分析双重联锁的正反转控制的工作原理： 合上电源开关正转启动：按下启动按钮SB1, KM1线圈得电，KM1主触头闭合，电机正转转动， 同时KM1辅助触点自锁，继续线圈供电。

同时联锁触点KM1常闭触点断开（禁止 KM2线圈得电，对反转进行联锁），电机继续正转转动。

实验四 三相异步电动机按钮接触器双重联锁正反转控制线路一．概述生产过程中，生产机械的运动部件往往要求能进行正反方向的运动，这就是拖动惦记能作正反向旋转。

由电机原理可知，将接至电机的三相电源进线中的任意两相对调，即可改变电机的旋转方向。

但为了避免误动作引起电源相间短路，往往在这两个相反方向的单相运行线路中加设必要的机械及电气互锁。

按照电机正反转操作顺序的不同，分别有“正—停—反”和“正—反—停”两种控制线路。

对于“正—停—反”控制线路，要实现电机有“正转—反转”或“反转—正转”的控制，都必须按下停止按钮，再进行方向起动。

然而对于生产过程中要求频繁的实现正反转的电机，为提高生产效率，减少辅助工时，往往要求能直接实现电机正反转控制。

图6是接触器和按钮双重联锁的三相异步电动机正反转控制线路。

起动时，合上漏电断路器及空气开关QF ，引入三相电源。

按下起动按钮SB2，接触器KM1的线圈通电，主触头KM1闭合且线圈KM1通过与开关SB2常开触点并联的辅助常开触点KM1实现自锁，同时通过按钮和接触器形成双重互锁。

电动机正转运行。

当按下按钮开关SB3时，接触器KM2的线圈通电，其主触头KM2闭合且线圈KM2通过与开关SB3的常开触点并联的辅助常开触点KM2实现自锁。

同时与接触器KM1互锁的常闭触点都断开，使接触器KM1断电释放。

电动机反转运行。

要使电动机停止运行，按下开关SB1即可。

FR1KM1KM2KM1KM2KM1NL3L2L1QFKM2L KM2FU2FU2SB1SB2SB2SB3SB3图6二．实验目的1．掌握三相鼠笼式异步电动机正反转的工作原理、接线方式及操作方法。

2．掌握机械及电气互锁的连接方法及其在控制线路中所起的作用。

3．掌握按钮和接触器双重互锁控制的三相异步电动机正反转的控制线路。

三．实验设备四．实验内容双重联锁控制的三相异步电机正反转控制。

五．实验步骤1．检查各实验设备外观及质量是否良好。

2．按图6三相鼠笼异步电动机接触器和按钮开关双重互锁控制正反转控制线路进行正确接线，先接主回路，再接控制回路。
