(完整版)高中物理选修3-2综合测试题(含答案)

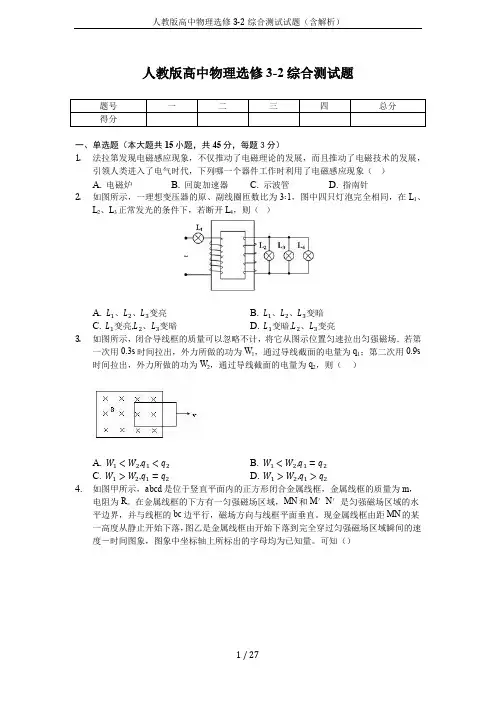

人教版高中物理选修3-2综合测试题一、单选题（本大题共15小题，共45分，每题3分）1.法拉第发现电磁感应现象，不仅推动了电磁理论的发展，而且推动了电磁技术的发展，引领人类进入了电气时代，下列哪一个器件工作时利用了电磁感应现象（）A. 电磁炉B. 回旋加速器C. 示波管D. 指南针2.如图所示，一理想变压器的原、副线圈匝数比为3∶1，图中四只灯泡完全相同，在L1、L2、L3正常发光的条件下，若断开L4，则（）A. 、、变亮B. 、、变暗C. 变亮,、变暗D. 变暗,、变亮3.如图所示，闭合导线框的质量可以忽略不计，将它从图示位置匀速拉出匀强磁场．若第一次用0.3s时间拉出，外力所做的功为W1，通过导线截面的电量为q1；第二次用0.9s 时间拉出，外力所做的功为W2，通过导线截面的电量为q2，则（）A. ,B. ,C. ,D. ,4.如图甲所示，abcd是位于竖直平面内的正方形闭合金属线框，金属线框的质量为m，电阻为R。

在金属线框的下方有一匀强磁场区域，MN和M′N′是匀强磁场区域的水平边界，并与线框的bc边平行，磁场方向与线框平面垂直。

现金属线框由距MN的某一高度从静止开始下落，图乙是金属线框由开始下落到完全穿过匀强磁场区域瞬间的速度－时间图象，图象中坐标轴上所标出的字母均为已知量。

可知（）A. 金属框初始位置的bc边到边界MN的高度为B. 金属框的边长为C. 磁场的磁感应强度为D. 在进入磁场过程中金属框产生的热为5.如图所示，三个完全相同的灯泡a、b和c分别与电阻R、电感L和电容器C串联，当电路两端接入220V、50Hz的交变电压，三个灯泡恰好亮度相同，若保持交变电压大小不变，将频率增大到100Hz，则将发生的现象为A. 三灯亮度不变B. 三灯均变亮C. a不变, b变亮, c变暗D. a不变, b变暗, c变亮6.下面属于电磁感应现象的是（）A. 通电导体周围产生磁场B. 磁场对感应电流发生作用,阻碍导体运动C. 由于导体自身电流发生变化,而导体中产生自感电动势D. 电荷在磁场中定向移动形成电流7.如图所示，一个“∠”型导轨垂直于磁场固定在磁感应强度为B的匀强磁场中，a是与导轨材料相同、粗细相同的导体棒，导体棒与导轨接触良好．在外力作用下，导体棒以恒定速度v向右运动，以导体棒在图所示位置的时刻作为计时起点，下列物理量随时间变化的图像可能正确的是（）A. B.C. D.8.下列说法不正确的是( )A. 如图甲所示,是用来加速带电粒子的回旋加速器的示意图,要想粒子获得的最大动能增大,可增加D形盒的半径B. 如图乙所示,磁流体发电机的结构示意图。

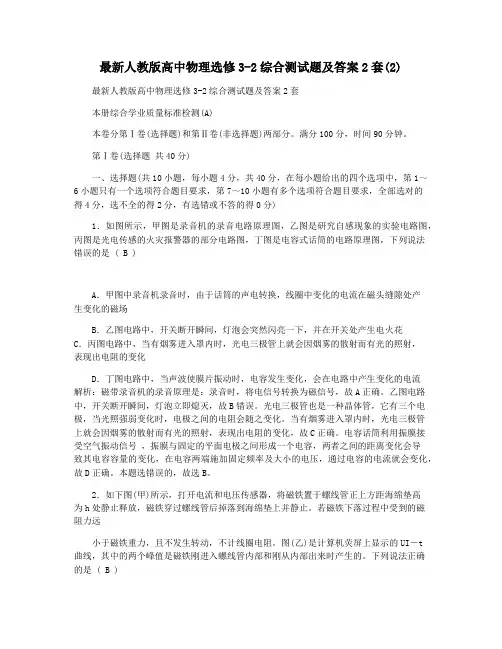

最新人教版高中物理选修3-2综合测试题及答案2套(2)最新人教版高中物理选修3-2综合测试题及答案2套本册综合学业质量标准检测(A)本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。

满分100分，时间90分钟。

第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，第1～6小题只有一个选项符合题目要求，第7～10小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．如图所示，甲图是录音机的录音电路原理图，乙图是研究自感现象的实验电路图，丙图是光电传感的火灾报警器的部分电路图，丁图是电容式话筒的电路原理图，下列说法错误的是 ( B )A．甲图中录音机录音时，由于话筒的声电转换，线圈中变化的电流在磁头缝隙处产生变化的磁场B．乙图电路中，开关断开瞬间，灯泡会突然闪亮一下，并在开关处产生电火花C．丙图电路中，当有烟雾进入罩内时，光电三极管上就会因烟雾的散射而有光的照射，表现出电阻的变化D．丁图电路中，当声波使膜片振动时，电容发生变化，会在电路中产生变化的电流解析：磁带录音机的录音原理是：录音时，将电信号转换为磁信号，故A正确。

乙图电路中，开关断开瞬间，灯泡立即熄灭，故B错误。

光电三极管也是一种晶体管，它有三个电极，当光照强弱变化时，电极之间的电阻会随之变化。

当有烟雾进入罩内时，光电三极管上就会因烟雾的散射而有光的照射，表现出电阻的变化，故C正确。

电容话筒利用振膜接受空气振动信号，振膜与固定的平面电极之间形成一个电容，两者之间的距离变化会导致其电容容量的变化，在电容两端施加固定频率及大小的电压，通过电容的电流就会变化，故D正确。

本题选错误的，故选B。

2．如下图(甲)所示，打开电流和电压传感器，将磁铁置于螺线管正上方距海绵垫高为h处静止释放，磁铁穿过螺线管后掉落到海绵垫上并静止。

若磁铁下落过程中受到的磁阻力远小于磁铁重力，且不发生转动，不计线圈电阻。

高中物理选修3-2综合测试一．选择题（每小题4分，56分，1~9题为单选，10~14题为多选）1.如图所示，一导线弯成半径为a 的半圆形闭合回路．虚线MN 右侧有磁感应强度为B 的匀强磁场，方向垂直于回路所在的平面．回路以速度v 向右匀速进入磁场，直径CD 始终与MN 垂直．从D 点到达边界开始到C 点进入磁场为止，下列结论不正确的是（ ）A ．感应电流方向不变B ．CD 段直线始终不受安培力C ．感应电动势最大值E=BavD ．感应电动势平均值E =41πBav 2.如图所示，N 匝矩形导线框以角速度绕对称轴匀速转动，线框面积为S ，线框电阻，电杆均不计，在左侧有磁感应强度为B 的匀强磁场，外电路接有电阻R 和理想电流表A ，那么可以确定的是A. 从图示时刻起，线框产生的瞬时电动势为B. 电流表的示数C. R 两端电压有效值D. 一个周期内R 的发热量为3.如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。

将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态。

下列说法正确的是A ．开关闭合后的瞬间，小磁针的N 极朝垂直纸面向外的方向转动B ．开关闭合并保持一段时间后，小磁针的N 极指向垂直纸面向里的方向C ．开关闭合并保持一段时间后，小磁针的N 极指向垂直纸面向外的方向D ．开关闭合并保持一段时间再断开后的瞬间，小磁针的N 极朝垂直纸面向外的方向转动4.一矩形线圈在匀强磁场中匀速转动产生的交变电流电动势如图所示，下面说法正确的是（ ） A. 交流电动势的有效值为20V B. 交流电动势的有效值为C. t=0.01s 线圈处于中性面D. 交流电动势的频率为50Hz5.如图所示，光滑弧形金属双轨与足够长的水平光滑双轨相连，间距为L ，在水平轨道空间充满竖直向上的匀强磁场，磁感应强度为B.乙金属棒静止在双轨上，而甲金属棒在h 高处由静止滑下，轨道电阻不计。

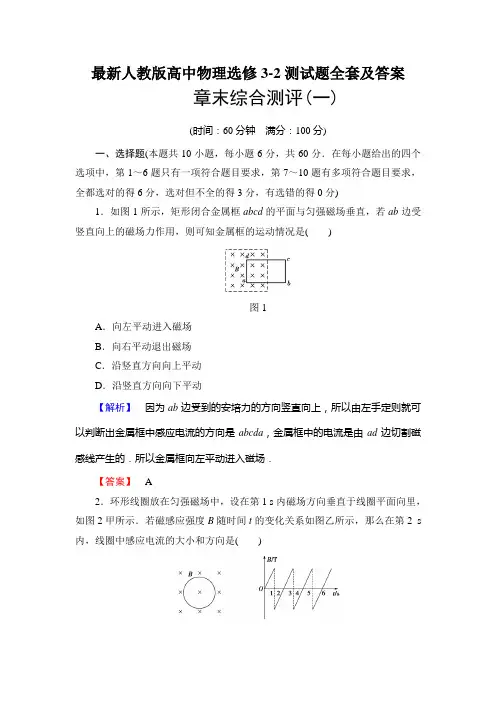

最新人教版高中物理选修3-2测试题全套及答案章末综合测评(一)(时间：60分钟满分：100分)一、选择题(本题共10小题，每小题6分，共60分．在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求，全都选对的得6分，选对但不全的得3分，有选错的得0分)1．如图1所示，矩形闭合金属框abcd的平面与匀强磁场垂直，若ab边受竖直向上的磁场力作用，则可知金属框的运动情况是()图1A．向左平动进入磁场B．向右平动退出磁场C．沿竖直方向向上平动D．沿竖直方向向下平动【解析】因为ab边受到的安培力的方向竖直向上，所以由左手定则就可以判断出金属框中感应电流的方向是abcda，金属框中的电流是由ad边切割磁感线产生的．所以金属框向左平动进入磁场．【答案】 A2．环形线圈放在匀强磁场中，设在第1 s内磁场方向垂直于线圈平面向里，如图2甲所示．若磁感应强度B随时间t的变化关系如图乙所示，那么在第2 s 内，线圈中感应电流的大小和方向是()甲乙图2A ．大小恒定，逆时针方向B ．大小恒定，顺时针方向C ．大小逐渐增加，顺时针方向D ．大小逐渐减小，逆时针方向【解析】 由题图乙可知，第2 s 内ΔB Δt 为定值，由E ＝ΔΦΔt ＝ΔB Δt S 知，线圈中感应电动势为定值，所以感应电流大小恒定．第2 s 内磁场方向向外，穿过线圈的磁通量减少，由楞次定律判断知感应电流为逆时针方向，A 项正确．【答案】 A3．(2015·重庆高考)如图3为无线充电技术中使用的受电线圈示意图，线圈匝数为n ，面积为S .若在t 1到t 2时间内，匀强磁场平行于线圈轴线向右穿过线圈，其磁感应强度大小由B 1均匀增加到B 2，则该段时间线圈两端a 和b 之间的电势差φa －φb ( )图3A ．恒为nS (B 2－B 1)t 2－t 1B ．从0均匀变化到nS (B 2－B 1)t 2－t 1 C ．恒为－nS (B 2－B 1)t 2－t 1D ．从0均匀变化到－nS (B 2－B 1)t 2－t 1【解析】 根据法拉第电磁感应定律得，感应电动势E ＝nΔΦΔt ＝n (B 2－B 1)S t 2－t 1，由楞次定律和右手螺旋定则可判断b 点电势高于a 点电势，因磁场均匀变化，所以感应电动势恒定，因此a 、b 两点电势差恒为φa －φb ＝－n(B 2－B 1)S t 2－t 1，选项C 正确．【答案】 C4．如图4所示，L 是自感系数很大的理想线圈，a 、b 为两只完全相同的小灯泡，R0是一个定值电阻，则下列有关说法中正确的是()图4A．当S闭合瞬间，a灯比b灯亮B．当S闭合待电路稳定后，两灯亮度相同C．当S突然断开瞬间，a灯比b灯亮些D．当S突然断开瞬间，b灯立即熄灭【解析】S闭合瞬间，a、b同时亮，b比a亮；稳定后，a灯不亮；S断开瞬间，a灯比b灯亮．【答案】 C5．紧靠在一起的线圈A与B如图5甲所示，当给线圈A通以图乙所示的电流(规定由a进入b流出为电流正方向)时，则线圈cd两端的电势差应为图中的()图5【解析】0～1 s内，A线圈中电流均匀增大，产生向左均匀增大的磁场，由楞次定律可知，B线圈中外电路的感应电流方向由c到d，大小不变，c点电势高，所以选项A正确．【答案】 A6．如图6所示，纸面内有一矩形导体闭合线框abcd，ab边长大于bc边长，置于垂直纸面向里、边界为MN的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN.第一次ab边平行MN进入磁场，线框上产生的热量为Q1，通过线框导体横截面的电荷量为q1；第二次bc边平行MN进入磁场，线框上产生的热量为Q2，通过线框导体横截面的电荷量为q2，则()图6A．Q1>Q2，q1＝q2 B．Q1>Q2，q1>q2C．Q1＝Q2，q1＝q2D．Q1＝Q2，q1>q2【解析】根据法拉第电磁感应定律E＝Bl v、欧姆定律I＝ER和焦耳定律Q＝I2Rt，得线圈进入磁场产生的热量Q＝B2l2v2R·l′v＝B2Sl vR，因为l ab>l bc，所以Q1>Q2.根据E＝ΔΦΔt，I＝ER及q＝IΔt得q＝BSR，故q1＝q2.选项A正确，选项B、C、D错误．【答案】 A7．(2015·山东高考)如图7所示，一均匀金属圆盘绕通过其圆心且与盘面垂直的轴逆时针匀速转动．现施加一垂直穿过圆盘的有界匀强磁场，圆盘开始减速．在圆盘减速过程中，以下说法正确的是()图7A．处于磁场中的圆盘部分，靠近圆心处电势高B．所加磁场越强越易使圆盘停止转动C．若所加磁场反向，圆盘将加速转动D．若所加磁场穿过整个圆盘，圆盘将匀速转动【解析】根据右手定则可判断靠近圆心处电势高，选项A正确；圆盘处在磁场中的部分转动切割磁感线，相当于电源，其他部分相当于外电路，根据左手定则，圆盘所受安培力与运动方向相反，磁场越强，安培力越大，故所加磁场越强越易使圆盘停止转动，选项B正确；磁场反向，安培力仍阻碍圆盘转动，选项C 错误；若所加磁场穿过整个圆盘，整个圆盘相当于电源，不存在外电路，没有电流，所以圆盘不受安培力而匀速转动，选项D 正确．【答案】 ABD8．如图8所示，线圈内有条形磁铁，将磁铁从线圈中拔出来时( )图8A ．φa >φbB ．φa <φbC ．电阻中电流方向由a 到bD ．电阻中电流方向由b 到a【解析】 线圈中磁场方向向右，磁铁从线圈中拔出时，磁通量减少，根据楞次定律，线圈中产生感应电动势，右端为正极，左端为负极，所以电阻中电流方向由b 到a ，故φb >φa .B 、D 项正确．【答案】 BD9．单匝矩形线圈在匀强磁场中匀速转动，转动轴垂直于磁场．若线圈所围面积的磁通量随时间变化的规律如图9所示，则( )图9A ．线圈中0时刻感应电动势最小B ．线圈中C 时刻感应电动势为零C ．线圈中C 时刻感应电动势最大D ．线圈从0至C 时间内平均感应电动势为0.4 V【解析】 感应电动势E ＝ΔΦΔt ，而磁通量变化率是Φ-t 图线的切线斜率，当t＝0时Φ＝0，但ΔΦΔt≠0.若求平均感应电动势，则用ΔΦ与Δt的比值去求．【答案】BD10．(2016·宜昌高二检测)如图10所示，固定在水平绝缘平面上足够长的金属导轨不计电阻，但表面粗糙，导轨左端连接一个电阻R，质量为m的金属棒(电阻也不计)放在导轨上，并与导轨垂直，整个装置放在匀强磁场中，磁场方向与导轨平面垂直．用水平恒力F把ab棒从静止起向右拉动的过程中，下列说法正确的是()图10A．恒力F做的功等于电路产生的电能B．恒力F和摩擦力的合力做的功等于电路中产生的电能C．克服安培力做的功等于电路中产生的电能D．恒力F和摩擦力的合力做的功等于电路中产生的电能和棒获得的动能之和【解析】沿水平方向，ab棒受向右的恒力F、向左的摩擦力F f和安培力F安，随棒速度的增大，安培力增大，合力F－F f－F安减小，但速度在增大，最终可能达到最大速度．从功能关系来看，棒克服安培力做功等于其他形式的能转化成的电能，故A、B错误，C正确；由动能定理知，恒力F、安培力和摩擦力三者的合力做的功等于金属棒动能的增加量，D正确；也可从能量守恒角度进行判定，即恒力F做的功等于电路中产生的电能、因摩擦而产生的内能及棒动能的增加之和．【答案】CD二、计算题(本题共3小题，共40分)11．(12分)如图11所示，固定于水平桌面上的金属框架cdef处在竖直向下的匀强磁场中，金属棒ab搁在框架上，可无摩擦滑动．此时adeb构成一个边长为l的正方形，棒的电阻为r，其余部分电阻不计．开始时磁感应强度为B0.图11(1)若从t ＝0时刻起，磁感应强度均匀增大，每秒增量为k ，同时保持棒静止．求棒中的感应电流．在图上标出感应电流的方向；(2)在上述(1)情况中，棒始终保持静止，当t ＝t 1 s 末时需加的垂直于棒的水平拉力为多少？(3)若从t ＝0时刻起，磁感应强度逐渐减小，当棒以恒定速度v 向右做匀速运动时，可使棒中不产生感应电流，则磁感应强度应怎样随时间变化？(写出B 与t 的关系式)【解析】 (1)据题意ΔB Δt ＝k ，在磁场均匀变化时，回路中产生的电动势为E＝ΔΦΔt ＝ΔB Δt ·S ＝kl 2，由闭合电路欧姆定律知，感应电流为I ＝E r ＝kl 2r .由楞次定律，判定感应电流为逆时针方向，图略．(2)t ＝t 1 s 末棒静止，水平方向受拉力F 外和安培力F 安，F 外＝F 安＝BIl ，又B＝B 0＋kt 1，故F 外＝(B 0＋kt 1)kl 3r .(3)因为不产生感应电流，由法拉第电磁感应定律E ＝ΔΦΔt ，知ΔΦ＝0也就是回路内总磁通量不变，即B 0l 2＝Bl (l ＋v t )，解得B ＝B 0l l ＋v t. 【答案】 (1)kl 2r 电流为逆时针方向(2)(B 0＋kt 1)kl 3r (3)B ＝B 0l l ＋v t12．(14分)某同学设计一个发电测速装置，工作原理如图12所示．一个半径为R ＝0.1 m 的圆形金属导轨固定在竖直平面上，一根长为R 的金属棒OA ，A 端与导轨接触良好，O 端固定在圆心处的转轴上．转轴的左端有一个半径为r ＝R 3的圆盘，圆盘和金属棒能随转轴一起转动．圆盘上绕有不可伸长的细线，下端挂着一个质量为m ＝0.5 kg 的铝块．在金属导轨区域内存在垂直于导轨平面向右的匀强磁场，磁感应强度B＝0.5 T．a点与导轨相连，b点通过电刷与O端相连．测量a、b两点间的电势差U可算得铝块速度．铝块由静止释放，下落h＝0.3 m时，测得U＝0.15 V．(细线与圆盘间没有滑动，金属棒、导轨、导线及电刷的电阻均不计，重力加速度g取10 m/s2)图12(1)测U时，与a点相接的是电压表的“正极”还是“负极”？(2)求此时铝块的速度大小；(3)求此下落过程中铝块机械能的损失．【解析】(1)正极．(2)由电磁感应定律得U＝E＝ΔΦΔtΔΦ＝12BR2ΔθU＝12BωR2v＝rω＝13ωR所以v＝2U3BR＝2 m/s.(3)ΔE＝mgh－12m v2ΔE＝0.5 J.【答案】(1)正极(2)2 m/s(3)0.5 J13．(14分)(2016·浙江高考)小明设计的电磁健身器的简化装置如图13所示，两根平行金属导轨相距l＝0.50 m，倾角θ＝53°，导轨上端串接一个R＝0.05 Ω的电阻．在导轨间长d＝0.56 m的区域内，存在方向垂直导轨平面向下的匀强磁场，磁感应强度B＝2.0 T．质量m＝4.0 kg的金属棒CD水平置于导轨上，用绝缘绳索通过定滑轮与拉杆GH相连．CD棒的初始位置与磁场区域的下边界相距s＝0.24 m．一位健身者用恒力F＝80 N拉动GH杆，CD棒由静止开始运动，上升过程中CD 棒始终保持与导轨垂直．当CD 棒到达磁场上边界时健身者松手，触发恢复装置使CD 棒回到初始位置(重力加速度g ＝10 m/s 2，sin 53°＝0.8，不计其他电阻、摩擦力以及拉杆和绳索的质量)．求：图13(1)CD 棒进入磁场时速度v 的大小；(2)CD 棒进入磁场时所受的安培力F A 的大小；(3)在拉升CD 棒的过程中，健身者所做的功W 和电阻产生的焦耳热Q .【解析】 (1)由牛顿第二定律 a ＝F －mg sin θm＝12 m/s 2① 进入磁场时的速度 v ＝2as ＝2.4 m/s ②(2)感应电动势 E ＝Bl v ③感应电流 I ＝Bl v R ④安培力 F A ＝IBl ⑤代入得 F A ＝(Bl )2v R ＝48 N ．⑥(3)健身者做功 W ＝F (s ＋d )＝64 J ⑦由牛顿第二定律 F －mg sin θ－F A ＝0⑧CD 棒在磁场区做匀速运动在磁场中运动时间 t ＝d v ⑨焦耳热 Q ＝I 2Rt ＝26.88 J.○10 【答案】 (1)2.4 m/s (2)48 N (3)64 J 26.88 J章末综合测评(二)(时间：60分钟满分：100分)一、选择题(本题共10小题，每小题6分，共60分．在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求，全都选对的得6分，选对但不全的得3分，有选错的得0分)1．某交流发电机给灯泡供电，产生正弦式交变电流的图象如图1所示，下列说法中正确的是()图1A．交变电流的频率为0.02 HzB．交变电流的瞬时值表达式为i＝5cos 50πt AC．在t＝0.01 s时，穿过交流发电机线圈的磁通量最大D．若发电机线圈电阻为0.4 Ω，则其产生的热功率为5 W【解析】由图象知，交流电的周期为0.02 s，故频率为50 Hz，A错；转动的角速度ω＝2πT＝100π rad/s，故电流瞬时值表达式为i＝5cos 100πt A，B错；t＝0.01 s时，电流最大，此时线圈磁通量应为0，C错；交流电电流的有效值I＝I m2＝52A，故P＝I2R＝⎝⎛⎭⎪⎫522×0.4 W＝5 W，故D正确．【答案】 D2．根据交变电流瞬时值表达式i＝5sin 500t A可知，从开始计时起，第一次出现电流峰值所需要的时间是()A．2 ms B．1 msC．6.28 ms D．3.14 ms【解析】(方法一)由已知条件有2πT＝ω＝500 rad/s，则T＝2π/500，由表达式可知，从中性面开始计时，第一次出现电流峰值需Δt＝T/4＝2π/500×14s＝π1 000s＝3.14×10－3 s.(方法二)由交流电瞬时值表达式，当i为最大值时有sin(ωt)＝1，即500t＝π/2，则t＝π/1 000＝3.14×10－3 s．故选D.【答案】 D3．小型手摇发电机线圈共N匝，每匝可简化为矩形线圈abcd，磁极间的磁场视为匀强磁场，方向垂直于线圈中心轴OO′，线圈绕OO′匀速转动，如图2所示．矩形线圈ab边和cd边产生的感应电动势的最大值都为e0，不计线圈电阻，则发电机输出电压()图2A．峰值是e0B．峰值是2e0C．有效值是22Ne0D．有效值是2Ne0【解析】因每匝矩形线圈ab边和cd边产生的电动势的最大值都是e0，每匝中ab和cd串联，故每匝线圈产生的电动势的最大值为2e0.N匝线圈串联，整个线圈中感应电动势的最大值为2Ne0，因线圈中产生的是正弦交流电，则发电机输出电压的有效值E＝2Ne0，故选项D正确．【答案】 D4．如图3甲所示，变压器为理想变压器，其原线圈接到U1＝220 V的交流电源上，副线圈与阻值为R1的电阻接成闭合电路；图乙中阻值为R2的电阻直接接到电压为U1＝220 V的交流电源上，结果发现R1与R2消耗的电功率恰好相等，则变压器原、副线圈的匝数之比为()甲乙图3A.R1R2B．R2 R1C ．R 2R 1 D ．R 1R 2【解析】 对题图甲，U 1U 2＝n 1n 2，P 1＝U 22R 1对题图乙：P 2＝U 21R 2据题意有P 1＝P 2 联立以上各式解得：n 1n 2＝R 2R 1，故C 正确．【答案】 C5．如图4所示，理想变压器原线圈输入电压U ＝U m sin ωt ，副线圈电路中R 0为定值电阻，R 是滑动变阻器．V 1和V 2是理想交流电压表，示数分别用U 1和U 2表示；A 1和A 2是理想交流电流表，示数分别用I 1和I 2表示．下列说法正确的是( )图4A ．I 1和I 2表示电流的瞬间值B ．U 1和U 2表示电压的最大值C ．滑片P 向下滑动过程中，U 2不变、I 1变大D ．滑片P 向下滑动过程中，U 2变小、I 1变小【解析】 电压表V 1和V 2分别测量的变压器原、副线圈的输入、输出电压的有效值，电流表A 1和A 2分别测量的原、副线圈电路中电流的有效值，A 、B 项错误；滑动变阻器向下滑动时，接入电路的电阻变小，原副线圈输入、输出电压不变，由欧姆定律I ＝U R ＋R 0可知，副线圈电路中的电流变大，副线圈输出功率变大，由P 入＝P 出，得原线圈的输入功率变大，由P ＝IU 可知，原线圈电路中的电流变大，C 项正确，D 项错误．【答案】 C6．如图5所示的电路图中，变压器是理想变压器，原线圈匝数n 1＝600匝，装有熔断电流为0.5 A 的保险丝，副线圈的匝数n 2＝120匝．要使整个电路正常工作，当原线圈接在180 V的交流电源上时，副线圈()图5A．可接耐压值为36 V的电容器B．可接“36 V40 W”的安全灯两盏C．可接电阻为14 Ω的电烙铁D．可串联量程为0.6 A的电流表测量其电路的总电流【解析】根据U1U2＝n1n2得U2＝n2n1U1＝36 V，又由I1I2＝n2n1，在保险丝安全的条件下，副线圈中允许通过的最大电流为I2＝n1n2I1＝600120×0.5 A＝2.5 A，最大输出功率P m＝I2U2＝2.5×36 W＝90 W，B选项正确；而交流电压的最大值为36 2 V，所以A选项错误；接14 Ω的电阻时，流过电阻的电流将达到I2′＝3614A>2.5 A,C选项错误．若副线圈串联量程为0.6 A的电流表，则电流表可能会被烧坏，D 选项错误．【答案】 B7．如图6所示，变频交变电源的频率可在20 Hz到20 kHz之间调节，在某一频率时，L1、L2两只灯泡的炽热程度相同，则下列说法中正确的是()图6A．如果将频率增大，L1炽热程度减弱、L2炽热程度加强B．如果将频率增大，L1炽热程度加强、L2炽热程度减弱C．如果将频率减小，L1炽热程度减弱、L2炽热程度加强D．如果将频率减小，L1炽热程度加强、L2炽热程度减弱【解析】某一频率时，两只灯泡炽热程度相同，应有两灯泡消耗的功率相同，频率增大时，感抗增大，而容抗减小，故通过L1的电流增大，通过L2的电流减小，故B项正确，同理可得C项正确．故选B、C.【答案】 BC8．如图7所示的电路中要使电流表读数变大，可采用的方法有( )图7A ．将R 上的滑片向上移动B ．将R 上的滑片向下移动C ．将开关S 由1掷向2D ．将开关S 由1掷向3【解析】 在输入电压和原、副线圈匝数比n 1n 2一定的情况下，输出电压U 2是一定的，当R 减小时，由I 2＝U 2R 可知电流表读数变大，故应将R 上的滑片向下移动，选项B 正确；在输入电压U 1一定的条件下，减小原、副线圈匝数比n 1n 2，则输出电压U 2＝n 2n 1U 1增大，故I 2＝U 2R 增大，开关S 应掷向2，选项C 正确． 【答案】 BC9．如图8所示，在远距离输电过程中，若保持原线圈的输入功率不变，下列说法正确的是( )图8A ．升高U 1会减小输电电流I 2B ．升高U 1会增大线路的功率损耗C ．升高U 1会增大线路的电压损耗D ．升高U 1会提高电能的利用率【解析】 提高输电电压U 1，由于输入功率不变，则I 1将减小，又因为I 2＝n 1n 2I 1，所以I 2将减小，故A 正确；线路功率损耗P 损＝I 22R ，因此功率损耗也减小，由ΔU ＝I 2R 可知电压损耗减小，故B 、C 错误；因线路损耗功率减小，因此利用率将升高，D 正确．【答案】 AD10．在一阻值为R ＝10 Ω的定值电阻中通入如图9所示的交流电，则( )图9A ．此交流电的频率为0.5 HzB ．此交流电的有效值约为3.5 AC ．在2～4 s 内通过该电阻的电荷量为1 CD ．在0～2 s 内电阻产生的焦耳热为25 J【解析】 由图知，交流电的周期为2 s ，故频率f ＝1T ＝0.5 Hz ，A 正确；根据有效值的定义，由I 2RT ＝I 21R T 2＋I 22R T 2＝250 J 得，I ≈3.5 A ，B 正确，D 错误；在2～4 s 内通过该电阻的电荷量为Q ＝I 1T 2＋I 2T 2＝1 C ，C 正确．故选ABC. 【答案】 ABC二、计算题(本题共3小题，共40分．按题目要求作答)11．(13分)如图10所示，圆形线圈共100匝，半径为r ＝0.1 m ，在匀强磁场中绕过直径的轴OO ′匀速转动，磁感应强度B ＝0.1 T ，角速度为ω＝300πrad/s ，电阻为R ＝10 Ω，求：图10(1)线圈由图示位置转过90°时，线圈中的感应电流为多大？(2)写出线圈中电流的表达式(磁场方向如图所示，图示位置为t ＝0时刻)；(3)线圈转动过程中产生的热功率多大．【解析】 (1)当从图示位置转过90°时，线圈中有最大感应电流．最大感应电动势为E m ＝NBSω＝100×0.1×π×0.12×300π V ＝30 VI m ＝E m R ＝3 A.(2)由题意知i ＝I m sin ωt ，即i ＝3sin 300πt A.(3)感应电流的有效值I ＝I m 2＝32A. 发热功率P ＝I 2R ＝⎝ ⎛⎭⎪⎫322×10 W ＝45 W. 【答案】 (1)3 A (2)i ＝3sin 300πt A (3)45 W12．(13分)(2016·济南高二检测)如图11所示，有一台小型发电机，其矩形线圈的匝数n ＝200匝，线圈面积S ＝0.01 m 2，线圈电阻r ＝0.5 Ω，磁场的磁感应强度B ＝62T 时，产生频率f ＝50 Hz 的单相正弦交变电流，供电给“220 V 2 200 W ”的电器让其正常工作．求：图11(1)若从线圈处于中性面开始计时，写出线圈中感应电动势的瞬时表达式；(2)发动机输出端交流电压表的示数；(3)电阻R 的阻值．【解析】 (1)发电机产生的感生电动势的最大值：E m ＝nBSω＝nBS ·2πf ＝200×1.22/π×0.01×100π＝240 2 V感应电动势的瞬时表达式：e ＝2402sin 100π(V)．(2)电动势有效值E ＝240 V正常工作时的电流I ＝P /U ＝2 200/220 A ＝10 A输出端电压表的示数U ＝E －Ir ＝240 V －10×0.5 V ＝235 V .(3)电阻R 上的电压ΔU ＝235 V －220 V ＝15 V则线路电阻R ＝ΔU /I ＝15/10＝1.5 Ω.【答案】 (1)e ＝2402sin 100πt (V)(2)235 V(3)1.5 Ω13．(14分)(2016·黄冈高二检测)某发电厂通过升压变压器、输电线和降压变压器把电能输送给生产和照明组成的用户，发电机输出功率为100 kW ，输出电压是250 V ，升压变压器原、副线圈的匝数之比为1∶25，输电线上的功率损失为4%，用户所需要的电压为220 V ，则：(1)输电线的电阻和降压变压器的匝数比各为多少？画出输电线路示意图；(2)若有60 kW 分配给生产用电，其余电能用来照明，那么能装25 W 的电灯多少盏？【解析】 (1)根据匝数比与原、副线圈电流成反比确定输电线中的电流，由输电线上消耗的功率确定输电线的电阻，在电能的分配上，能量守恒．在处理变压器的关系时，一般将副线圈作为电源，原线圈作为用电设备来处理．输电线路示意图如图所示．升压变压器副线圈两端电压U 2＝n 2n 1U 1＝6.25 kV ， 输电线上的电流I ＝P U 2＝16 A ， 输电线上损失的功率为P R ＝4%P ＝I 2R ，则R ＝4%P I 2＝15.625 Ω.降压变压器原线圈两端的电压U ′1＝U 2－IR ＝(6.25×103－16×15.625) V ＝6.00×103 V .降压变压器原、副线圈的匝数之比n ′1n ′2＝U ′1U ′2＝6.00×103220≈27.31. (2)电路的能量分配为P ＝P R ＋P 生产＋P 照明，P 照明＝P －P R －P 生产＝36×103 W ，故可装25 W 的电灯盏数为N ＝P 照明P 灯＝1.44×103盏． 【答案】 (1)15.625 Ω 27.3∶1 图见解析(2)1.44×103盏章末综合测评(三)(时间：60分钟 满分：100分)一、选择题(本题共8小题，每小题6分，共48分，在每小题给出的四选项中，第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分)1．在街旁的路灯、江海里的航标都要求在夜晚亮、白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的( )A ．压敏性B ．光敏性C ．热敏性D ．三种特性都利用【解析】 街旁的路灯和江海里的航标，都是利用半导体的光敏性，夜晚电阻大，白天电阻小，控制电路的通断．【答案】 B2．下列仪器或装置不是利用传感器的是( )A ．汽车防盗报警器B ．宾馆房间内的火灾报警器C ．工兵用的地雷探测仪D ．用钥匙打开房门【解析】A、B、C三种仪器都是将非电学量转换成电学量的装置，都是利用了传感器，用钥匙打开房门是利用了机械原理，不是利用的传感器．【答案】 D3．某仪器内部电路如图1所示，其中M是一个质量较大的金属块，左右两端分别与金属丝制作的弹簧相连，并套在光滑水平细杆上，a、b、c三块金属片间隙很小(b固定在金属块上)，当金属块处于平衡状态时，两根弹簧均处于原长状态，若将该仪器固定在一辆汽车上，下列说法正确的是()图1A．当汽车加速前进时，甲灯亮B．当汽车加速前进时，乙灯亮C．当汽车刹车时，乙灯亮D．当汽车刹车时，甲、乙两灯均不亮【解析】汽车匀速时，a、b、c金属片不接触，所以甲、乙灯都不亮；当加速前进时，M受合外力向右，故b向后运动与a接触，乙灯亮；同理当刹车时，b向前运动与c接触，甲灯亮，故选B.【答案】 B4．演示位移传感器的工作原理如图2所示，物体M在导轨上平移时，带动滑动变阻器的金属滑杆P，通过电压表显示的数据，来反映物体位移的大小s.假设电压表是理想的，则下列说法正确的是()图2A．物体M运动时，电源内的电流会发生变化B．物体M运动时，电压表的示数会发生变化C．物体M不动时，电路中没有电流D．物体M不动时，电压表没有示数【解析】电压表为理想电表，则电压表不分流，故触头移动时不会改变电路的电阻，也就不会改变电路中的电流，故A错误；电压表测的是触头P左侧电阻分得的电压，故示数随物体M的移动亦即触头的运动而变化，故B正确，C、D错误．【答案】 B5．传感器是一种采集信息的重要器件．如图3所示为测定压力的电容式传感器，A为固定电极，B为可动电极，组成一个电容大小可变的电容器．可动电极两端固定，当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器的电容．现已知该电容式传感器充电完毕且电荷量不变，将它与静电计相连，如图所示．当待测压力增大时()图3A．电容器的电容将增大，静电计指针偏角将增大B．电容器的电容将增大，静电计指针偏角将减小C．电容器的电容将减小，静电计指针偏角将减小D．电容器的电容将不变，静电计指针偏角不变【解析】本题考查电容器、传感器等有关知识．当压力增大时，平行板间距d减小，根据C＝εS4πkd可知，电容器的电容增大，电容器所带电荷量Q不变，根据C＝QU可知，电压减小，则静电计指针偏角减小，B正确．【答案】 B6．当前传感器被广泛应用于各种电器、电子产品之中，下述关于常用的几种家用电子器件所采用传感器说法中，正确的是()A．电视机对无线遥控信号的接收主要是采用了光电传感器B．电子体温计主要是采用了温度传感器C．电脑所用的光电鼠标主要是采用声波传感器D．电子秤主要是采用了力电传感器【解析】电视机对无线遥控信号的接收采用了红外线传感器，电脑所用的光电鼠标主要采用了光传感器，所以A、C项错误．【答案】BD7．有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如图4所示电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正确的是()图4A．置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻B．置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻C．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻D．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻【解析】一般定值电阻的阻值不会随光照强度或温度的变化而变化太大；对于热敏电阻来说，热敏电阻的阻值会随温度的升高而逐渐变小，它对温度的反应是十分灵敏的；对于光敏电阻来说，它的阻值随光照强度的变化而变化，当光照强度增强时光敏电阻的电阻值会随之而减小．本题是采用用黑纸包裹和放入热水中两个条件来改变电阻周围的环境的．不管放入热水中还是用黑纸包裹，一般电阻的阻值都不会发生太大变化；若电阻是光敏电阻，则当用黑纸包裹电阻时欧姆表的示数会有明显的改变；而当电阻是热敏电阻时，当把电阻放在热水中时，电阻值会发生明显的变化．所以本题答案是A、C.【答案】AC8．振弦型频率传感器的结构如图5所示，它由钢弦和永磁铁两部分组成，。
