测量学 第九章 地形图的测绘 赵良荣
第九章 地形图的测绘
使用测绘仪器测绘地形图的工作称为地形测图。测绘地形图实际上是根据所展绘的控制点，测定其临近的地物、地貌点的平面位置与高程，并将它们表示在图上。
大比例尺地形图——平板仪、经纬仪或全站仪在野外直接测图。也可用航空摄影测量或数字测图。
成图方法 中比例尺地形图——航空摄影测量或根据大比例尺地形图编绘成图。
小比例尺地形图——根据大中比例尺地形图和其他资料编绘成图。
§9.1 测图的准备工作
一、图纸准备
目前通常使用厚度为0.07mm～0.1mm，伸缩率小于0.2%的聚酯薄膜测图。
二、绘制坐标格网
目前通常采用绘有坐标格网（10cm×10cm）的聚脂薄膜图纸，一般不再需要人工绘制坐标方格网。如果需要手工绘制坐标格网，可采用对角线法和坐标格网尺法。
三、展绘控制点
根据地形图的分幅及编号，先在图上注明格网线坐标，然后根据控制点坐标值将控制点展绘在图上。然后检查精度合格（在图上不超过0.3mm）后，在其右侧标上点号与高程。26.4711号点注成：如。
测量学 第九章 地形图的测绘 赵良荣
§9.2 碎部点的选择
地物、地貌的特征点称为碎部点，也称为地形点。测定地物、地貌的特征点的工作称为碎部测量。
一、碎部点的选择
1.地物点的选择
选择能反映地物平面形状的特征点，如房屋的墙角点、道路的交叉口与转折点、河流的转弯处、以及独立地物的中心点等。
当建（构）筑物轮廓凹凸部分在1：500比例尺图上小于1mm或其它比例尺图上小于0.5mm时，可以直线连接。
对于一排电杆，可只测出起点、终点的中心位置，其它电杆的位置可按量得的间距在连线上插绘。
测量学(乙) 第九章 地形图的测绘
第九章 地形图的测绘
使用测绘仪器测绘地形图的工作称为地形测图。测绘地形图实际上是根据所展绘的控制点，测定其临近的地物、地貌点的平面位置与高程，并将它们表示在图上。
大比例尺地形图——平板仪、经纬仪或全站仪在野外直接测图。也可用航空摄影测量或数字测图。
成图方法 中比例尺地形图——航空摄影测量或根据大比例尺地形图编绘成图。
小比例尺地形图——根据大中比例尺地形图和其他资料编绘成图。
§9.1 测图的准备工作
一、图纸准备
目前通常使用厚度为0.07mm～0.1mm，伸缩率小于0.2%的聚酯薄膜测图。
二、绘制坐标格网
目前通常采用绘有坐标格网（10cm×10cm）的聚脂薄膜图纸，一般不再需要人工绘制坐标方格网。如果需要手工绘制坐标格网，可采用对角线法和坐标格网尺法。
三、展绘控制点
根据地形图的分幅及编号，先在图上注明格网线坐标，然后根据控制点坐标值将控制点展绘在图上。然后检查精度合格（在图上不超过0.3mm）后，在其右侧标上点号与高程。26.4711号点注成：如。
测量学(乙) 第九章 地形图的测绘
§9.2 碎部点的选择
地物、地貌的特征点称为碎部点，也称为地形点。测定地物、地貌的特征点的工作称为碎部测量。
一、碎部点的选择
1.地物点的选择
选择能反映地物平面形状的特征点，如房屋的墙角点、道路的交叉口与转折点、河流的转弯处、以及独立地物的中心点等。
当建（构）筑物轮廓凹凸部分在1：500比例尺图上小于1mm或其它比例尺图上小于0.5mm时，可以直线连接。
对于一排电杆，可只测出起点、终点的中心位置，其它电杆的位置可按量得的间距在连线上插绘。
专业： 土木工程（道路桥梁方向） 班级：0909053

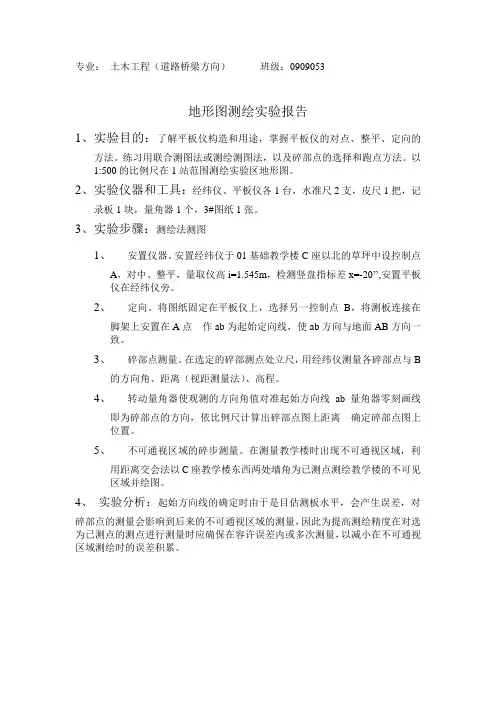

地形图测绘实验报告
1、实验目的：了解平板仪构造和用途，掌握平板仪的对点、整平、定向的方法。练习用联合测图法或测绘测图法，以及碎部点的选择和跑点方法。以1:500的比例尺在1站范围测绘实验区地形图。
2、实验仪器和工具：经纬仪、平板仪各1台，水准尺2支，皮尺1把，记录板1块，量角器1个，3#图纸1张。
3、实验步骤：测绘法测图
1、 安置仪器。安置经纬仪于01基础教学楼C座以北的草坪中设控制点A，对中、整平，量取仪高i=1.545m，检测竖盘指标差x=-20’’,安置平板仪在经纬仪旁。
2、 定向。将图纸固定在平板仪上，选择另一控制点B，将测板连接在脚架上安置在A点 作ab为起始定向线，使ab方向与地面AB方向一致。
3、 碎部点测量。在选定的碎部测点处立尺，用经纬仪测量各碎部点与B
的方向角、距离（视距测量法）、高程。
4、 转动量角器使观测的方向角值对准起始方向线ab 量角器零刻画线即为碎部点的方向，依比例尺计算出碎部点图上距离 确定碎部点图上位置。
5、 不可通视区域的碎步测量。在测量教学楼时出现不可通视区域，利用距离交会法以C座教学楼东西两处墙角为已测点测绘教学楼的不可见区域并绘图。
4、 实验分析：起始方向线的确定时由于是目估测板水平，会产生误差，对碎部点的测量会影响到后来的不可通视区域的测量，因此为提高测绘精度在对选为已测点的测点进行测量时应确保在容许误差内或多次测量，以减小在不可通视区域测绘时的误差积累。
土木工程测量试题
一、填空题（每空1分，共20分）
1.测量工作的基准线是________.
2.真误差为________与观测值之差。
3.水准仪的操作步骤为________、________、________、________、________.
4.在1∶2000地形图上，量得某直线的图上距离为18.17cm，则实地长度为________m.
5.________是相邻等高线之间的水平距离。
6.标准方向的种类有________、________、________.
7.用测回法对某一角度观测4测回，第3测回的水平度盘起始位置的预定值应为_______.
8.四等水准测量的观测顺序为________、________、________、________.
9.设在测站点的东南西北分别有A、B、C、D 4个标志，用全圆测回法观测水平角时，以B为零方向，则盘左的观测顺序为________.
10.高斯投影后，中央子午线即为坐标________轴。
11.权等于1叫________.
二、单项选择题（在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题2分，共20分）
1.我国目前采用的高程基准是（ ）。
A.高斯平面直角坐标 B.1980年国家大地坐标系
C.黄海高程系统 D.1985年国家高程基准
2.在三角高程测量中，采用对向观测可以消除（ ）。
A.视差的影响 B.视准轴误差
C.地球曲率差和大气折光差 D.度盘刻划误差
3.设对某角观测一测回的观测中误差为±3″，现要使该角的观测结果精度达到±1.4″，则需观测（ ）个测回。
A.2 B.3 C.4 D.5
4.下列各种比例尺的地形图中，比例尺最大的是（ ）。
A.1∶5000 B.1∶2000 C.1∶1000 D.1∶500
