毕业设计 单片机温度计

东 莞 理 工 学 院

本 科 毕 业 设 计

毕业设计题目：温湿度控制器

学生姓名：

学 号：

系 别：

专业班级：

指导教师姓名及职称：刘华珠 高级工程师

起止时间：2011年11月—— 2012年6月

摘 要

本论文介绍了一种以单片机STC12C5A60S2为主要控制器件，以PT100，SHT15分别为温，湿度传感器。本设计主要包括硬件电路的设计和系统软件的设计。硬件电路主要包括控制器，测温湿控制电路和显示电路等。控制器用带有AD转换的单片机，温度传感器PT100，湿度传感器采用SHT15，显示电路采用1个8位共阴极LED数码管，用锁存器是显示效果更好。测温湿控制电路由温湿度传感器和预置温湿度值比较报警电路组成，当实际测量温湿度值大于预置温湿度值时，发出报警信号（发光二极管点亮）而且使外电路驱动（继电器动作）。软件部分主要包括主程序，测温湿度子程序，显示子程序和按键子程序等。

本次设计采用的SHT15湿度传感器包括一个电容式聚合体测湿元件和一个能隙式测温元件，并与一个14位的A/D器以及串行接口电路在同一芯片上实现无缝链接，从而具有超快响应，抗干扰能力强，性价比高等优点。而且PT100在要求的范围内线性度很好。

关键词：温度测量, 湿度测量，温度算法，PT100，SHT15

ABSTRACT

This paper presents a new design of digital thermometers and

hygrometer. It includes a main control device-microcontroller

STC12C5A60S2 and a temperature and humidity sensor. This design

includes hardware and system software .The hardware design includes

基于单片机的数字温度计的课程设计

随着科技发展，单片机技术受到了广泛的应用，并得到了广泛的重视。本设计以现有单片机ADUC7024系统为基础，设计和实现了一款基于单片机的数字温度计，旨在解决过热或者过冷的问题，通过温度检测器在给定的温度范围内确定温度，并控制过热和过冷的情况。

（一）设计的概述

本设计的主要内容是分析ADUC7024硬件，对硬件进行器件选型，完成系统模块的设计，以及ADUC7024以现有程序设计语言完成控制程序设计，最后采用ADUC7024作为控制器，与温度检测器、LED等模块进行硬件联通，完成一个简单的温度检测控制系统。

1、器件选型：本设计采用ADUC7024作为系统的控制器，采取温度传感器采用的是DS18B20温度芯片芯片，显示采用的是LED系列的指示灯，系统开关采用的是两个按键作为上升按钮和下降按钮。

2、硬件模块：本次设计以ADUC7024硬件为主框架，以温度检测器连接ADUC7024控制器，可以实现温度范围内数字检测，LED显示屏以温度为参数，可根据设定的温度范围指示异常温度；系统开关采用按键开关来控制，多出的端口可实现报警功能。

本设计采用ADUC7024系统控制器，设计一款基于单片机的温度检测控制系统的电路，主要包括：外部中断、输入输出口、充电输出和按键检测电路，电路图如下图1所示：

1、主程序：本次设计采用C语言编写，主程序负责实现温度检测、控制操作功能。主程序中采用外部中断和充电输出实现数据的获取和操作的控制，采用按键输入调节温度，并且可以把某一温度范围内的上下限定值写入EEPROM，控制系统会及时获取当前温度，比较当前温度与上下限值，如果出现过热或者过冷，则会发出警报。

2、子程序：本次设计还编写了多个子程序，用于实现数据处理、按键检测等功能，并在主程序中进行调用，使程序更加规范。

江西理工大学应用科学学院毕业设计

I

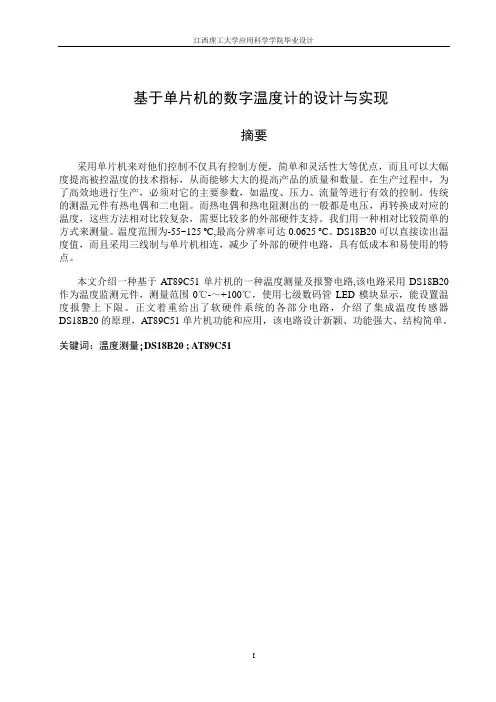

基于单片机的数字温度计的设计与实现

摘要

采用单片机来对他们控制不仅具有控制方便，简单和灵活性大等优点，而且可以大幅度提高被控温度的技术指标，从而能够大大的提高产品的质量和数量。在生产过程中，为了高效地进行生产，必须对它的主要参数，如温度、压力、流量等进行有效的控制。传统的测温元件有热电偶和二电阻。而热电偶和热电阻测出的一般都是电压，再转换成对应的温度，这些方法相对比较复杂，需要比较多的外部硬件支持。我们用一种相对比较简单的方式来测量。温度范围为-55~125 ºC,最高分辨率可达0.0625 ºC。DS18B20可以直接读出温度值，而且采用三线制与单片机相连，减少了外部的硬件电路，具有低成本和易使用的特点。

本文介绍一种基于AT89C51单片机的一种温度测量及报警电路,该电路采用DS18B20作为温度监测元件，测量范围0℃-～+100℃，使用七级数码管LED模块显示，能设置温度报警上下限。正文着重给出了软硬件系统的各部分电路，介绍了集成温度传感器DS18B20的原理，AT89C51单片机功能和应用，该电路设计新颖、功能强大、结构简单。

关键词：温度测量;DS18B20 ; AT89C51

赵赐明：基于单片机的数字温度计的设计与实现

II Design of Digital Thermomer Based on SCM

ABSTRACT

Controlled by single-chip microcomputer to control not only to them, advantages of

simplicity and flexibility, and can significantly increase the temperature specifications, which

can significantly increase the quality and quantity of the products. In the process of production,

基于STC89C52的数字温度计

目录

1、 简介....... .......... ..... 3 _ _

2、 计划选择

2.1。主控片选……………………………………… 3

2.2.显示模块………………………… ……………… 3

2.3、温度检测模块………………………………… .. 4

3、 系统硬件设计

3.1。 51单片机最小系统设计………………………… .4

.电源电路设计…………………… .. 5

.液晶显示电路设计……………………………… ..6

3.4.温度检测电路设计………… . . . 7

4.系统软件设计

4.1。温度传感器数据读取流程图……… .. …… 9

4.2.系统编程………………… .10

5. 编程与仿真

5.1、Keil编程软件………………… .. .. 11

5.2.变形杆菌………………………………… 11

5.3.模拟界面……………………… ..11

6.总结........ .......... ........ 12 _ _ _ _ _

七、附录 附录 1. 原理图........ .......... ...... 12

附录 2. 程序清单…………………………………………………………………… ..13

1 简介

进入信息飞速发展的21世纪，科学技术的发展日新月异。科学技术的进步带动了测量技术的发展，现代控制设备的性能和结构发生了翻天覆地的变化。我们已经进入高速发展的信息时代，测量技术也成为当今技术的主流，已经渗透到研究和应用工程的各个领域。温度与人们的生活息息相关，温度的测量变得非常重要。

2.系统方案选择

2.1 主控芯片选型

方案一：STC89C52RC

STC89C52RC是8051内核的ISP在线可编程芯片，最高工作时钟频率为80MHz，芯片内含8KB Flash ROM，可反复擦写1000次。该器件兼容MCS-51指令系统和8051引脚结构。该芯片集成了通用8位中央处理器和ISP Flash存储单元，具有在线可编程特性，在PC端有控制程序，用户程序代码可下载到单片机部门，无需购买通用编程器，速度更快。 STC89C52RC系列单片机是单时钟周期、高速、低功耗的新一代8051单片机。
