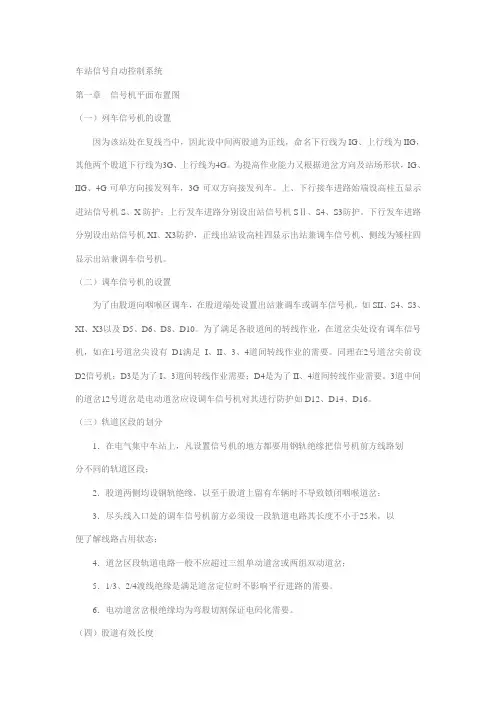

车站信号自动控制系统
第一章 信号机平面布置图
（一）列车信号机的设置
因为该站处在复线当中，因此设中间两股道为正线，命名下行线为IG、上行线为IIG，其他两个股道下行线为3G、上行线为4G。为提高作业能力又根据道岔方向及站场形状，IG、IIG、4G可单方向接发列车，3G可双方向接发列车。上、下行接车进路始端设高柱五显示进站信号机S、X防护；上行发车进路分别设出站信号机SⅡ、S4、S3防护。下行发车进路分别设出站信号机XI、X3防护，正线出站设高柱四显示出站兼调车信号机、侧线为矮柱四显示出站兼调车信号机。
（二）调车信号机的设置
为了由股道向咽喉区调车，在股道端处设置出站兼调车或调车信号机，如SII、S4、S3、XI、X3以及D5、D6、D8、D10。为了满足各股道间的转线作业，在道岔尖处设有调车信号机，如在1号道岔尖设有D1满足I、II、3、4道间转线作业的需要。同理在2号道岔尖前设D2信号机；D3是为了I、3道间转线作业需要；D4是为了II、4道间转线作业需要。3道中间的道岔12号道岔是电动道岔应设调车信号机对其进行防护如D12、D14、D16。
（三）轨道区段的划分
1．在电气集中车站上，凡设置信号机的地方都要用钢轨绝缘把信号机前方线路划
分不同的轨道区段；
2．股道两侧均设钢轨绝缘，以至于股道上留有车辆时不导致锁闭咽喉道岔；
3．尽头线入口处的调车信号机前方必须设一段轨道电路其长度不小于25米，以
便了解线路占用状态；
4．道岔区段轨道电路一般不应超过三组单动道岔或两组双动道岔；
5．1/3、2/4渡线绝缘是满足道岔定位时不影响平行进路的需要。
6．电动道岔岔根绝缘均为弯股切割保证电码化需要。
（四）股道有效长度 各股道有效长度的计算是根据各股道两端出站信号机（或者出站处调车信号机）距离即两信号机距站中心坐标之和，如IG有效长度是581+297=878。
车站信号自动控制系统的设计
目前，我国铁路车站信号自动控制系统普遍采用的是6502电气集中系统，该系统不仅高效、经济、可靠，更重要的是符合故障-安全原则。本次设计从6502电气集中的两大主要组成部分——选择组和执行组入手，对一个双向四股道车站的信号自动控制系统进行设计。其中包括对选择组的记录电路、选岔电路、开始继电器电路、辅助开始继电器电路和终端继电器电路等的设计；对执行组的信号检查继电器电路、区段检查继电器和股道检查继电器电路以及进路锁闭电路和表示灯电路等的设计。
第1章 绪 论
随着铁路运输的发展需要和科学技术的进步，保证行车安全的措施逐步从管理措施向技术措施过渡，直至发展成今天的自动控制系统。6502电气集中联锁设备作为实现控制车站范围内的道岔、进路和信号机，并实现它们之间的联锁，有着保证行车安全、缩短列车停站时间、提高铁路运输效率、改善行车人员的作业条件、提高车站通过能力等等优点，是一种高效、安全、经济的车站联锁设备。鉴于目前，我国80%左右的车站信号自动控制系统仍然采用的是6502电气集中控制系统，并且该系统以它的安全、可靠在铁路车站信号自动控制系统中，还将继续使用。即使今后推广微机联锁控制技术也仍将会持续发展电气集中。所以，熟悉和掌握6502电气集中控制系统的设计对我们这些即将从事车站信号工作的人员来说是必不可少的。
1.1 国内外发展概况世界上第一个电气集中于1929年在美国出现。20世纪40年代各国开始使用，50年代日趋成熟并大量推广，60年代改进并完善，70年代进一步得到发展。电气集中电路，各国都趋于按进路构成，以按钮方式最为普遍。为便于设计和施工，多采用组合式电路。70年代以来，随着控制范围的扩大，控制方式有所改进，逐步发展为控制和表示分开的方式，有些国家采用按键控制、屏幕显示。增加了控制距离，还采用了进路预办和自动排列进路的方式，增加了车次表示、动作记忆、故障报警、快速检测及定位等功能。此外，还以电气集中为基础发展车站作业综合自动化、枢纽或卫星站的行车集中控制系统、程序式列车运行控制装置、车站调车区排列进路的机车遥控系统、平面调车区的无线调车进路控制等新型车站联锁设备。从70年代末开始，不少国家先后研制成功计算机联锁。它用程序来完成全部联锁关系，采用软件冗余或硬件冗余方式，能满足故障-安全要求。它发挥了计算机快速、容量大的特点，简化了设备，在安全性、可靠性、经济性和多功能性方面远比继电器集中优越，而且设计、施工、维修也大为方便，是车站联锁设备的发展方向。1942年，我国在济南站首次安装了手柄式进路继电集中。1951年，衡阳站安装了按钮式大站电气集中。经过长期的实践，认为6502电气集中是最为成熟的定型电路，为方便使用和维修管理，逐步放弃了其他各种电路而不管大、中、小站都只发展6502电气集中。我国从1983年开始计算机联锁的研制工作，先在企业专用铁路上开通使用，取得经验后逐步在国家铁路上扩大试用。目前已有数百个站投入使用。计算机联锁取得的突破性进展，标志着我国铁路信号技术正向世界先进水平迈进。
精品文档

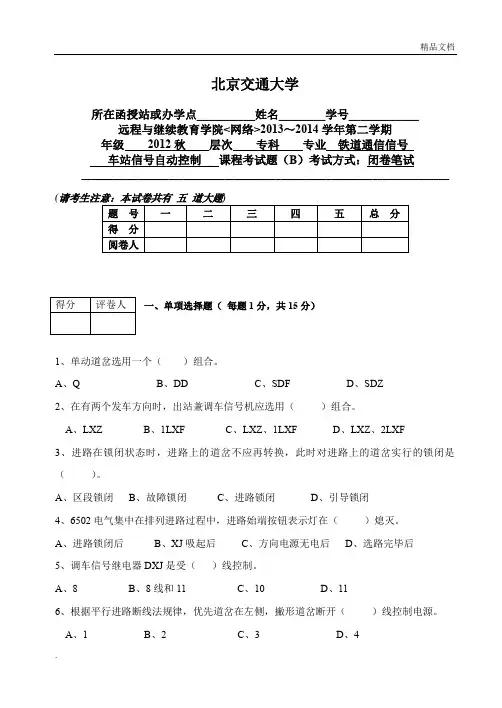

. 北京交通大学
所在函授站或办学点__________姓名________学号____________
远程与继续教育学院2013～2014学年第二学期
年级 2012秋 层次 专科 专业 铁道通信信号
_ 车站信号自动控制 _ 课程考试题（B）考试方式：闭卷笔试
________________________________________________________________________
(请考生注意：本试卷共有 五 道大题)
题 号 一 二 三 四 五 总 分
得 分
阅卷人
一、单项选择题（ 每题1分，共15分）
1、单动道岔选用一个（ ）组合。
A、Q B、DD C、SDF D、SDZ
2、在有两个发车方向时，出站兼调车信号机应选用（ ）组合。
A、LXZ B、1LXF C、LXZ、1LXF D、LXZ、2LXF
3、进路在锁闭状态时，进路上的道岔不应再转换，此时对进路上的道岔实行的锁闭是（ ）。
A、区段锁闭 B、故障锁闭 C、进路锁闭 D、引导锁闭
4、6502电气集中在排列进路过程中，进路始端按钮表示灯在（ ）熄灭。
A、进路锁闭后 B、XJ吸起后 C、方向电源无电后 D、选路完毕后
5、调车信号继电器DXJ是受（ ）线控制。
A、8 B、8线和11 C、10 D、11
6、根据平行进路断线法规律，优先道岔在左侧，撇形道岔断开（ ）线控制电源。
A、1 B、2 C、3 D、4 得分 评卷人
第一章 车站信号控制系统概述
1
第一章 车站信号控制系统概述
第一节 概述
一、铁路信号
自有铁路以来，人们就约定以物体的外表特征，如形状、位置、颜色、灯光以及状态的显示数目等作为向乘务人员和行车有关人员传达运行条件和命令的信号。从铁路发展初期，信号的显示意义就与行车安全联系在一起，只有当安全条件确已满足，或者说危及行车安全的风险因素不存在的条件下，才给出允许列车或车列前进的信号，反之则给出停车信号。关于安全条件的检查，最初是靠运营管理措施来保证的，随着铁路运输的发展和科学技术的进步，保证行车安全的措施逐步从管理措施向技术措施过渡，以致发展成今天的自动控制系统。由于保证行车安全的技术大部分是和信号相联系，所以把通过技术手段保证行车安全的系统称做铁路信号系统，或简称铁路信号。
铁路信号的主要功能是保证行车安全，但随着铁路信号技术的发展和应用，铁路信号已成为提高运输效率、实现运输管理自动化和信息化以及改善铁路员工劳动条件的重要技术手段。
铁路信号系统按其应用场所，大致可以分为车站信号控制系统、区间信号控制系统、编组站自动化系统、铁路行车指挥系统以及列车运行控制系统等等。本教材以车站信号控制系统为讲述内容，着重讨论车站信号自动控制系统的具体功能、构成原理及实现的方法。
二、车站信号控制系统
车站信号控制系统的主要功能是保证行车安全，具体而言，指通过技术手段来使车站内信号机、道岔、轨道电路等基本信号设备按照规定的要求工作，以保证列车或调车车列在站内运输作业的安全。
1．主要技术
车站信号控制系统涉及的技术主要有：
（1）故障-安全技术
我们知道，任何技术设备不管它多么可靠，总有发生故障的可能，铁路信号系统也不例外。对铁路信号系统来说，其主要功能是保证站内行车安全，所以必须考虑在其发生故障后，故障的后果不应危及行车安全。例如，信号机及其控制系统发生故障时，应自动地给出限速或停车的显示；道岔的控制系统发生故障时，道岔不应错误地转换而必须锁在原来的位置上。总的来说，故障的后果必须导致行车安全，这已经成为不可动摇的原则，在铁路信号领域里称这一原则为故障-安全原则，用于实现故障-安全的一些技术措施为故障-安全技术。凡是涉及行车安全的器械、部件和系统都必须具有故障-安全性能。
