I2C通信协议（I2C protocol），全称Inter-Integrated Circuit，是一种串行通信协议，常用于连接电子设备（如传感器、存储器和其他外设）之间的数据传输。I2C协议最早由飞利浦半导体（现在的恩智浦半导体）在1982年提出，目前已成为电子设备之间最流行的通信协议之一。

I2C通信协议的特点之一是使用了两根传输线（SDA和SCL），简化了设备之间的连接，并且可以同时连接多个设备。其中，SDA（Serial Data Line）用于传输数据，SCL（Serial Clock

Line）用于同步设备之间的时钟信号。这种双线的设计使得多个设备可以在同一条总线上进行通信，同时还能够实现主设备（Master）和从设备（Slave）之间的数据传输。

在I2C协议中，通信始于主设备向从设备发起一个开始条件（Start condition）。主设备发送一个地址字节给从设备，这个地址字节由从设备的地址和读写位组成。地址字节的最高位为0表示写操作，为1表示读操作。从设备会检测收到的地址是否与自己的地址相匹配，如果匹配成功，则将执行后续的操作，否则从设备将忽略后续的操作。

在开始条件之后，主设备和从设备可以通过交替发送数据和确认信号（ACK）来完成数据的传输。每个数据字节的传输都由8个时钟周期组成，其中第一个时钟周期用于传输起始位，接下来的8个时钟周期用于传输数据位和ACK位。接收设备在成功接收完8个数据位之后，会发送ACK位来确认数据的接收，发送设备在接收到对应的ACK位之后才会继续发送下一个数据字节。传输完成后，主设备通过发送停止条件（Stop

condition）来结束通信。

I2C通信协议还具有寻址灵活、速度可调节等特点。对于设备地址的寻址，I2C协议支持7位和10位两种方式，使得可以连接大量的设备。此外，通信速度可以根据系统需求进行调节，最高可以达到400kbps。如果在需要更快的速度下进行通信，可以使用高速模式（Fast Mode）或超高速模式（High-Speed

总线协议有哪些

总线协议是指控制多个设备之间数据传输和通信的规范和约定。它定义了数据传输的格式、时序、电气特性等内容，确保不同设备之间能够有效地进行通信和交互。下面将介绍一些常见的总线协议。

一、串行总线协议

1. 串行通信协议（Serial Communication Protocol）

串行通信协议主要用于串行数据传输，通过逐位传输数据来实现设备之间的通信。常见的串行通信协议有RS-232、RS-485等。

2. I2C（Inter-Integrated Circuit）

I2C是一种串行总线协议，适用于连接多个设备的短距离通信。它采用两根信号线（时钟线和数据线）进行通信，支持多主机和多从机的通信。

3. SPI（Serial Peripheral Interface）

SPI是一种同步的串行通信协议，主要用于连接微控制器和外围设备。它使用四根信号线（时钟线、数据线、主机输出和主机输入线）进行通信，支持全双工通信。

二、并行总线协议

1. PCI（Peripheral Component Interconnect）

PCI是一种高速并行总线协议，主要用于连接计算机的外围设备。它使用32位或64位的并行数据传输，支持多个设备同时访问总线。

2. USB（Universal Serial Bus）

USB是一种通用的串行总线协议，用于连接计算机和外部设备。它支持热插拔、即插即用的特性，可以同时连接多个设备。

三、网络总线协议

1. Ethernet

Ethernet是一种广泛应用于局域网（LAN）的网络总线协议。它提供高速、可靠的数据传输，支持多台设备之间的通信。

2. CAN（Controller Area Network）

CAN是一种广泛应用于汽车和工业控制领域的网络总线协议。它支持多个设备之间的通信，并具有高抗干扰能力和可靠性。

四、其他总线协议

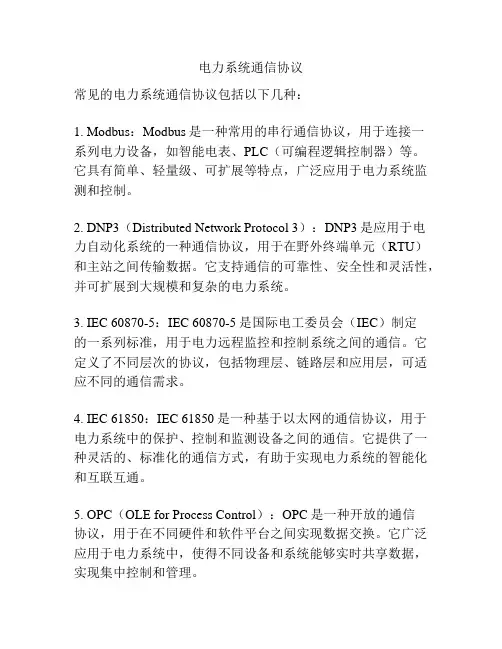

电力系统通信协议

常见的电力系统通信协议包括以下几种：

1. Modbus：Modbus是一种常用的串行通信协议，用于连接一系列电力设备，如智能电表、PLC（可编程逻辑控制器）等。它具有简单、轻量级、可扩展等特点，广泛应用于电力系统监测和控制。

2. DNP3（Distributed Network Protocol 3）：DNP3是应用于电力自动化系统的一种通信协议，用于在野外终端单元（RTU）和主站之间传输数据。它支持通信的可靠性、安全性和灵活性，并可扩展到大规模和复杂的电力系统。

3. IEC 60870-5：IEC 60870-5是国际电工委员会（IEC）制定的一系列标准，用于电力远程监控和控制系统之间的通信。它定义了不同层次的协议，包括物理层、链路层和应用层，可适应不同的通信需求。

4. IEC 61850：IEC 61850是一种基于以太网的通信协议，用于电力系统中的保护、控制和监测设备之间的通信。它提供了一种灵活的、标准化的通信方式，有助于实现电力系统的智能化和互联互通。

5. OPC（OLE for Process Control）：OPC是一种开放的通信协议，用于在不同硬件和软件平台之间实现数据交换。它广泛应用于电力系统中，使得不同设备和系统能够实时共享数据，实现集中控制和管理。

以上是一些常见的电力系统通信协议，具体应用的选择还需要考虑具体的系统需求和通信环境。

HDQ单线通信协议时序解析

HDQ（Single Wire Protocol）是一种用于串行通信的协议，它使用单根线缆实现数据的传输与控制。本文将对HDQ单线通信协议的时序过程进行详细解析。

HDQ协议是一种两线制协议，由主设备控制和通信。最常见的应用场景是主设备与从设备之间进行通信，主设备可以是微控制器、处理器或其他智能设备。

时序过程包括初始化、通信和终止三个主要阶段。下面将分别描述这三个阶段的详细过程。

1.初始化阶段：

a. 主设备将HDQ线拉低一段时间，通常为至少5ms，以确保从设备进入初始化模式。

b.主设备将HDQ线拉高，等待从设备响应。

c.从设备在收到拉高信号后，将HDQ线拉低一个固定时间，通常为30μs，这是从设备的响应信号。

d.主设备检测到从设备的响应信号后，通信进入初始化阶段。

2.通信阶段：

b.从设备接收到命令字后，通过HDQ线发送一个应答信号给主设备，用来表示命令的接收情况。

c.主设备接收到应答信号后，判断命令是否被成功接收，如果成功接收，则继续后续操作，否则重新发送命令字。 3.终止阶段：

a.当通信完成或主设备不再需要与从设备通信时，主设备将HDQ线拉低一个固定时间，通常为30μs，以发送终止信号。

b.从设备在收到拉低信号后，将HDQ线拉高，表示终止信号已经接收到。

c.主设备检测到从设备的响应信号后，确认终止信号被成功接收，通信正式终止。

需要注意的是，在通信过程中，如果主设备发现通信出现错误或从设备不响应，应该根据具体情况采取相应的错误处理机制。而从设备在接收到命令字后，也需要对命令字进行验证，确保命令的合法性。

此外，HDQ协议还支持低功耗模式，可以让从设备进入睡眠状态以节约能量。在低功耗模式下，主设备需要发送唤醒信号给从设备，使其从睡眠状态恢复。

总结起来，HDQ单线通信协议的时序过程包括初始化、通信和终止三个主要阶段。通过这些时序过程，主设备和从设备可以进行可靠的数据传输和通信，实现各种功能。
