合金元素对金属性能的影响

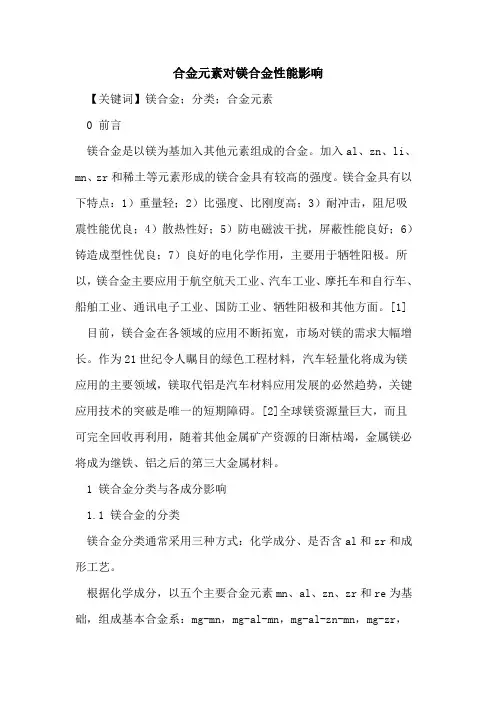

合金元素对镁合金性能影响

【关键词】镁合金；分类；合金元素

0 前言

镁合金是以镁为基加入其他元素组成的合金。加入al、zn、li、mn、zr和稀土等元素形成的镁合金具有较高的强度。镁合金具有以下特点：1）重量轻；2）比强度、比刚度高；3）耐冲击，阻尼吸震性能优良；4）散热性好；5）防电磁波干扰，屏蔽性能良好；6）铸造成型性优良；7）良好的电化学作用，主要用于牺牲阳极。所以，镁合金主要应用于航空航天工业、汽车工业、摩托车和自行车、船舶工业、通讯电子工业、国防工业、牺牲阳极和其他方面。[1]

目前，镁合金在各领域的应用不断拓宽，市场对镁的需求大幅增长。作为21世纪令人瞩目的绿色工程材料，汽车轻量化将成为镁应用的主要领域，镁取代铝是汽车材料应用发展的必然趋势，关键应用技术的突破是唯一的短期障碍。[2]全球镁资源量巨大，而且可完全回收再利用，随着其他金属矿产资源的日渐枯竭，金属镁必将成为继铁、铝之后的第三大金属材料。

1 镁合金分类与各成分影响

1.1 镁合金的分类

镁合金分类通常采用三种方式：化学成分、是否含al和zr和成形工艺。

根据化学成分，以五个主要合金元素mn、al、zn、zr和re为基础，组成基本合金系：mg-mn，mg-al-mn，mg-al-zn-mn，mg-zr，mg-zn-zr，mg-re-zr，mg-ag-re-zr，mg-y-re-zr。

按有无al，分为含al镁合金和不含al镁合金。按有无zr，可分含zr合金和不含zr合金。

根据加工工艺划分，镁合金可分为铸造镁合金和变形镁合金两大类（图1）。两者没有严格的区分，铸造镁合金如az91、am20、am50、am60、ae42等也可以作为锻造镁合金。[3]

1.2 镁合金各成分对性能的影响

合金元素对镁合金组织和性能有着重要影响。加入不同合金元素，可以改变镁合金共晶化合物或第二相的组成、结构以及形态和分布，可得到性能完全不同的镁合金。镁合金的主要合金元素有al、zn、mn、zr、si和re等，有害元素有fe、ni和cu等。

合金元素硅在金属中的作用(Si)

Via 常州精密钢管博客

本专题中，我们主要学习合金元素在金属中的作用。一般，可以从以下四个方面探讨：

一、对金属的显微组织及热处理的影响

二、对金属力学性能的影响

三、对金属物理参数、化学性能和加工工艺的影响

四、在实际生产中的应用

如今的工业生产和科学研究中，最常用的合金元素有硅、锰、铬、镍、钼、钨、钒、铌、硼、氮、磷、硫、硒、锑、

碲、铝等。接下来的课题，我们为大家一一介绍每种元素在上述四个方面对金属的影响和应用。

硅Si在钢中的作用

一、硅对钢的显微组织及热处理的影响

1)作为钢中的合金元素，其质量分数一般不低于0.4%，以固溶体形态存在于铁素体或奥氏体中，能够缩小奥氏体相

区。

2)提高退火、正火和淬火温度，在亚共析钢中提高淬透性。

3)硅不形成碳化物，可强烈地促进碳的石墨化，在硅含量较高的中碳钢和高碳钢中，如不含有强碳化物形成元素，易在

一定温度下发生石墨化。

4)在渗碳钢中，硅能够减小渗碳层厚度和碳的浓度。

5)硅对钢液有良好的脱氧作用。

二、硅对钢的力学性能的影响

1)提高铁素体和奥氏体的硬度和强度，其作用较锰、镍、铬、钨、铝、钒等更强;显著提高钢的弹性极限、屈服强度和屈

强比，并提高疲劳强度。

2)硅的质量分数超过3%时，钢的塑性和韧性显著降低。

3)使钢中形成带状组织，造成横向性能低于纵向性能。

4)改善钢的耐磨性能。

三、硅对钢的物理、化学及加工工艺的影响

1)降低钢的密度、热导率、电导率和电阻温度系数。

2)硅钢片的涡流损耗量显著低于纯铁，矫顽力、磁阻和磁滞损耗较低磁导率和磁感强度较高。

3)提高高温时钢的抗氧化性能。

4)使钢的焊接性恶化。

5)硅的质量分数超过2.5%的钢，其塑性加工较为困难。

四、硅在钢中的应用

1)在普通低合金钢中可提高强度，改善局部腐蚀抗力，在调质钢中可提高淬透性和耐回火性，是多元合金结构中的主要

合金组元之一。

2)硅硅的质量分数为0.5%-2.8%的SiMn或 SiMnB钢广泛用于高载荷弹簧材料，同时加入钨、钒、钼、铌、铬等强碳化物形成元素。

影响铝合金性能的八大金属元素

铝合金是由铝与其他金属元素按一定比例混合制成的合金材料。其性能主要取决于所添加的金属元素的类型和含量。下面将介绍影响铝合金性能的八大金属元素。

1.硅（Si）：硅是铝合金中最常见的合金元素之一，能显著提高铝合金的强度和硬度。硅的含量一般为0.2%~1.5%。增加硅含量可以显著提高铝合金的热强度和抗高温蠕变性能，但过高的硅含量会降低铝合金的冷加工性能。

2.铜（Cu）：铜是一种强化剂，可以提高铝合金的强度和耐腐蚀性能。铜的含量一般为0.1%~5.0%。添加适量的铜可以提高铝合金的强度和韧性，但过高的铜含量会导致铝合金过于脆化。

3.锰（Mn）：锰是一种强化剂，可以提高铝合金的强度和硬度。锰的含量一般为0.1%~1.5%。增加锰含量可以提高铝合金的屈服强度和耐热性能。

4.锌（Zn）：锌是一种强化剂，可以提高铝合金的强度和耐腐蚀性能。锌的含量一般为0.1%~3.0%。适量的锌可以显著提高铝合金的强度和耐热性能，但过高的锌含量会导致铝合金脆化和降低抗氧化性能。

5.镍（Ni）：镍是一种强化剂，可以提高铝合金的强度、韧性和耐腐蚀性能。镍的含量一般为0.1%~3.0%。适量的镍可以显著提高铝合金的抗拉强度和硬度，同时提高抗腐蚀性能。

6.钛（Ti）：钛是一种强化剂，可以提高铝合金的强度和耐高温性能。钛的含量一般为0.02%~0.2%。适量的钛可以显著提高铝合金的抗拉强度和硬度，同时提高耐高温、耐热疲劳性能。 7.硼（B）：硼是一种强化剂，可以提高铝合金的强度和硬度。硼的含量一般为0.002%~0.02%。适量的硼可以显著提高铝合金的抗拉强度，降低变形温度，改善冷加工性能。

8.钒（V）：钒是一种强化剂，可以提高铝合金的强度和耐热性能。钒的含量一般为0.05%~0.2%。适量的钒可以显著提高铝合金的屈服强度和耐热性能，但过高的钒含量会导致铝合金脆化。

除了上述八大金属元素外，还有其他一些金属元素如铁、锡、锆等也可以用作铝合金的合金元素，它们的添加可以对铝合金的性能产生不同的影响。同时，铝合金的性能也受到合金化处理、冷加工变形、热处理等工艺的影响。因此，在实际应用中，需根据不同的要求和用途选择合适的合金元素和工艺参数来制备铝合金，以获得期望的性能。

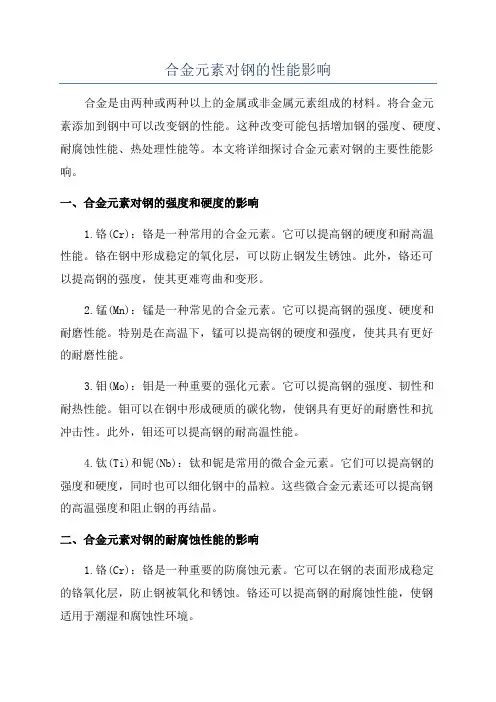

合金元素对钢的性能影响

合金是由两种或两种以上的金属或非金属元素组成的材料。将合金元素添加到钢中可以改变钢的性能。这种改变可能包括增加钢的强度、硬度、耐腐蚀性能、热处理性能等。本文将详细探讨合金元素对钢的主要性能影响。

一、合金元素对钢的强度和硬度的影响

1.铬(Cr)：铬是一种常用的合金元素。它可以提高钢的硬度和耐高温性能。铬在钢中形成稳定的氧化层，可以防止钢发生锈蚀。此外，铬还可以提高钢的强度，使其更难弯曲和变形。

2.锰(Mn)：锰是一种常见的合金元素。它可以提高钢的强度、硬度和耐磨性能。特别是在高温下，锰可以提高钢的硬度和强度，使其具有更好的耐磨性能。

3.钼(Mo)：钼是一种重要的强化元素。它可以提高钢的强度、韧性和耐热性能。钼可以在钢中形成硬质的碳化物，使钢具有更好的耐磨性和抗冲击性。此外，钼还可以提高钢的耐高温性能。

4.钛(Ti)和铌(Nb)：钛和铌是常用的微合金元素。它们可以提高钢的强度和硬度，同时也可以细化钢中的晶粒。这些微合金元素还可以提高钢的高温强度和阻止钢的再结晶。

二、合金元素对钢的耐腐蚀性能的影响

1.铬(Cr)：铬是一种重要的防腐蚀元素。它可以在钢的表面形成稳定的铬氧化层，防止钢被氧化和锈蚀。铬还可以提高钢的耐腐蚀性能，使钢适用于潮湿和腐蚀性环境。 2.镍(Ni)：镍也是一种常用的防腐蚀元素。它可以提高钢的耐酸性和耐碱性，因为镍本身具有优异的化学稳定性。镍还可以改善钢的韧性和抗磨性能。

3.铜(Cu)：铜可以提高钢的抗腐蚀性能。它可以形成一层稳定的氧化膜，保护钢表面不受腐蚀。此外，铜还可以提高钢的韧性和耐磨性能。

三、合金元素对钢的热处理性能的影响

1.钼(Mo)：钼可以提高钢的热处理稳定性。钼的加入可以使钢的晶界更加稳定，抑制晶粒长大，提高钢的热稳定性和热处理硬化能力。

2.钛(Ti)和铌(Nb)：钛和铌是常用的微合金元素，可以提高钢的热稳定性和抗热衰退性能。它们可以在钢中形成稳定的碳化物，细化晶粒并防止晶粒长大。
