合金元素对钢的组织与性能的影响

钢材中各元素对性能性的影响

钢材是一种合金材料，由铁和碳以及其他一些合金元素组成。这些合金元素对钢材的性能有着重要的影响。以下是一些常见合金元素及其对钢材性能的影响：

1.碳（C）：碳是钢中最重要的合金元素之一、它可以增加钢的硬度和强度，提高钢的耐磨性和耐蚀性。高碳钢通常用于制造刀具和弹簧，而低碳钢用于制造汽车零部件和钢材结构。

2.锰（Mn）：锰可以增加钢的硬度和强度，并提高钢的韧性。锰也有助于钢的抗变形和耐疲劳性能。锰的含量通常在0.3％-1.65％之间。

3.硅（Si）：硅可以提高钢的强度和硬度。在不锈钢中，硅还有助于提高耐高温和耐腐蚀性能。硅的含量通常在0.15％-0.5％之间。

4.磷（P）和硫（S）：磷和硫是常见的杂质元素，它们会降低钢的韧性和塑性，使钢易于出现脆性断裂。因此，在高品质钢材中通常限制其含量，并采取措施去除或减少这些元素。

5.铬（Cr）：铬可以提高钢的抗腐蚀性能，特别是在高温和潮湿环境中。在不锈钢中，铬的含量通常在10％-30％之间。

6.镍（Ni）：镍可以提高钢的强度和韧性，并改善钢的耐腐蚀性能。镍的含量通常在8％-25％之间。

7.钼（Mo）：钼可以提高钢的硬度和强度，特别是在高温下。钼还能提高钢的耐腐蚀性能和抗变形能力。钼的含量通常在0.2％-5％之间。

8.钛（Ti）：钛可以细化钢的晶粒结构，提高韧性和强度。钛还能和氮形成氮化钛，进一步提高钢的硬度和耐磨性。 9.铌（Nb）：铌可以改善钢的韧性和抗变形能力。铌还能形成碳化铌，进一步提高钢的硬度和耐磨性。

10.钒（V）：钒可以提高钢的硬度和强度，特别是在高温下。钒还能提高钢的耐磨性和耐腐蚀性能。钒的含量通常在0.1％-0.5％之间。

除了以上列举的合金元素外，还有其他一些合金元素，如铜（Cu），铝（Al），氮（N）等，它们也可以影响钢材的性能，但作用相对较小。

总之，合金元素的含量和种类对钢材的性能有着重要的影响。钢铁生产厂商根据钢材的具体用途和要求，通过调整合金元素的含量和比例，来获得所需的钢材性能。在实际应用中，合金元素的选择和控制是钢材性能调整的重要手段。

合金钢

含有一种或几种按重量计符合下列含量比例的元素：

AL铝：0.3%及以上 B硼：0.0008%及以上

CR铬：0.3%及以上 钴：0.3%及以上

Cu铜：0.4%及以上 铅：0.4%及以上

锰：1.65%及以上 MO钼：0.08%及以上

Ni镍：0.3%及以上 Nb铌：0.06%及以上

硅：0.6%及以上 钛：0.05%及以上

钨：0.3%及以上 V钒：0.1%及以上

锆：0.05%及以上

其他元素（硫、磷、碳及氮除外）单项含量在0.1%及以上。

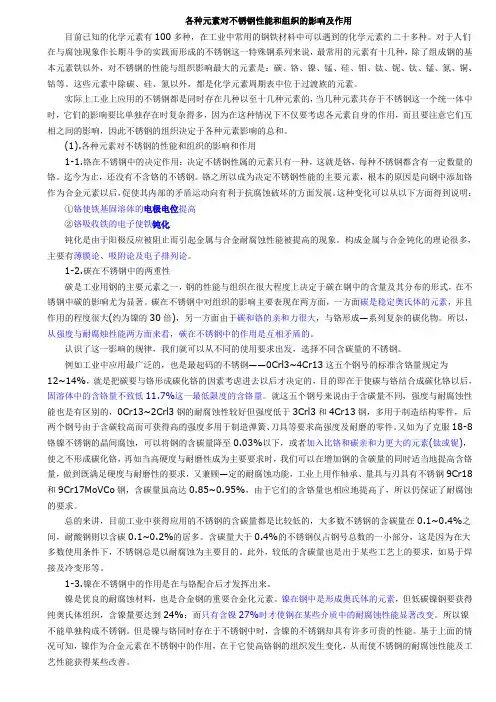

各种元素对不锈钢性能和组织的影响及作用

目前已知的化学元素有100多种，在工业中常用的钢铁材料中可以遇到的化学元素约二十多种。对于人们在与腐蚀现象作长期斗争的实践而形成的不锈钢这一特殊钢系列来说，最常用的元素有十几种，除了组成钢的基本元素铁以外，对不锈钢的性能与组织影响最大的元素是：碳、铬、镍、锰、硅、钼、钛、铌、钛、锰、氮、铜、钴等。这些元素中除碳、硅、氮以外，都是化学元素周期表中位于过渡族的元素。

实际上工业上应用的不锈钢都是同时存在几种以至十几种元素的，当几种元素共存于不锈钢这一个统一体中时，它们的影响要比单独存在时复杂得多，因为在这种情况下不仅要考虑各元素自身的作用，而且要注意它们互相之间的影响，因此不锈钢的组织决定于各种元素影响的总和。

(1).各种元素对不锈钢的性能和组织的影响和作用

1-1.铬在不锈钢中的决定作用：决定不锈钢性属的元素只有一种，这就是铬，每种不锈钢都含有一定数量的铬。迄今为止，还没有不含铬的不锈钢。铬之所以成为决定不锈钢性能的主要元素，根本的原因是向钢中添加铬作为合金元素以后，促使其内部的矛盾运动向有利于抗腐蚀破坏的方面发展。这种变化可以从以下方面得到说明：

①铬使铁基固溶体的电极电位提高

②铬吸收铁的电子使铁钝化

钝化是由于阳极反应被阻止而引起金属与合金耐腐蚀性能被提高的现象。构成金属与合金钝化的理论很多，主要有薄膜论、吸附论及电子排列论。

1-2.碳在不锈钢中的两重性

碳是工业用钢的主要元素之一，钢的性能与组织在很大程度上决定于碳在钢中的含量及其分布的形式，在不锈钢中碳的影响尤为显著。碳在不锈钢中对组织的影响主要表现在两方面，一方面碳是稳定奥氏体的元素，并且作用的程度很大(约为镍的30倍)，另一方面由于碳和铬的亲和力很大，与铬形成—系列复杂的碳化物。所以，从强度与耐腐烛性能两方面来看，碳在不锈钢中的作用是互相矛盾的。

认识了这一影响的规律，我们就可以从不同的使用要求出发，选择不同含碳量的不锈钢。

钢材中的合金与杂质含量对其性能的影响

一、对钢材一般性能的影响

1、 碳(C):钢中含碳量增加，屈服点和抗拉强度升高，但塑性和 冲击性降低，当碳量 0.23%超过时，钢的焊接性能变坏，因此用于焊接 的低合金结构钢，含碳量一般不超过 0.20%。碳量高还会降低钢的耐大 气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆 性和时效敏感性。

2、 硅(Si):在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢 含有 0.15－0.30%的硅。如果钢中含硅量超过 0.50-0.60%,硅就算合金元 素。硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹 簧钢。在调质结构钢中加入 1.0－1.2%的硅，强度可提高 1 5－20%。硅 和钼、钨、铬等结合， 有提高抗腐蚀性和抗氧化的作用， 可制造耐热钢。 含硅 1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。硅 量增加，会降低钢的焊接性能。

优点：(1)提高钢中固溶体的强度和冷加工硬化程度使钢的韧性和塑 性降低。

(2) 硅能显著地提高钢的弹性极限、屈服极限和屈强比 ,这是一 般弹簧钢。 (3)耐腐蚀性。硅的质量分数为 15%- 20%的高硅铸铁，是 很好的耐酸材料。 含有硅的钢在氧化气氛中加热时，表面也将形成一 层 SiO2 薄膜，从而提高钢在高温时的抗氧化性。

缺点：使钢的焊接性能恶化。

3、 锰(Mn):在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般

钢中含锰 0.30－0.50%。在碳素钢中加入 0.70%以上时就算 “锰钢”，较 一般钢量的钢不但有足够的韧性， 且有较高的强度和硬度， 提高钢的淬 性，改善钢的热加工性能，如 16Mn 钢比 A3 屈服点高 40%。含锰 11－ 14%的钢有极高的耐磨性， 用于挖土机铲斗， 球磨机衬板等。 锰量增高， 减弱钢的抗腐蚀能力，降低焊接性能。

优点：（1）锰提高钢的淬透性。 （ 2）锰对提高低碳和中碳珠光体 钢的强度有显著的作用。 （3）锰对钢的高温瞬时强度有所提高。
