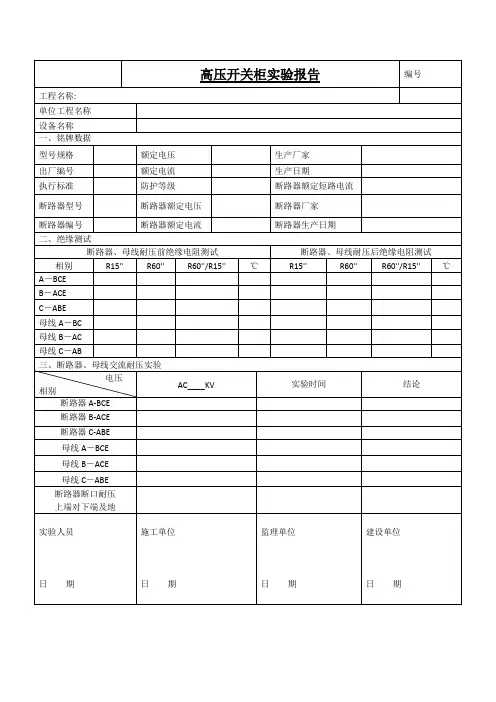

高压开关柜试验报告
单 位 云宇小区 设备编号 1#进线柜 型 号 GN30-12/630
额定电压 12KV 额定电流 630A 试验性质 交接
制造日期 2011年5月 生产编号 1105314 生产厂家 博时达电气有限公司
触头接触电阻测量
相别 电压（V） 电流(A) 电阻(uΩ) 温度0C
A 220 100 115 29
B 220 100 112 29
C 220 100 109 29
绝缘电阻测量
开关状态
相别 合闸(MΩ) 分闸(MΩ) 温度0C 使用摇表
A 10000 10000 29 2500/10000MΩ
B 10000 10000 29 2500/10000MΩ
C 10000 10000 29 2500/10000MΩ
交流耐压试验
开关状态
相别 合闸 分闸
电压(V) 时间(S) 结果 电压(V) 时间(S) 结果
A 30 60 通过 30 60 通过
B 30 60 通过 30 60 通过
C 30 60 通过 30 60 通过
结论及其它
绝缘良好 可以投运
试验日期 试验负责人
高压开关柜试验报告
单 位 云宇小区 设备编号 出线柜 型 号 GN66-12/630
额定电压 12KV 额定电流 630A 试验性质 交 接
制造日期 2011年5月 生产编号 生产厂家 博时达电气有限公司
触头接触电阻测量
相别 电压（V） 电流(A) 电阻(uΩ) 温度0C
A 220 100 110 29
B 220 100 115 29
C 220 100 116 29
绝缘电阻测量
开关状态
相别 合闸(MΩ) 分闸(MΩ) 温度0C 使用摇表
A 10000 10000 29 2500/10000MΩ
B 10000 10000 29 2500/10000MΩ
C 10000 10000 29 2500/10000MΩ
交流耐压试验
开关状态
相别 合闸 分闸
电压(V) 时间(S) 结果 电压(V) 时间(S) 结果
A 30 60 通过 30 60 通过
B 30 60 通过 30 60 通过
C 30 60 通过 30 60 通过 结论及其它
绝缘良好 可以投运
试验日期 试验负责人
电力变压器试验报告
单位名称 云宇小区 额定容量 500KVA 出厂日期 2011-06
运行编号 1#变压器 额定电压 10KV/0.4KV 设备编号
型 号 S11-M-500/10 额定电流 28.86/721.7 试验性质 交 接
生产厂家 甘肃宏宇 接线组别 Yyn0 试验日期 2011-7-18
一、绕组直流电阻测量
档位 Ⅰ（Ω） Ⅱ（Ω） Ⅲ（Ω）
相别
AB 1.637 1.549 1.459
BC 1.634 1.544 1.454
CA 1.635 1.545 1.455
a0 0.001520 接线组别 温度
b0 0.001520
与铭牌相符 29.50C
c0 0.001500
二、绝缘电阻测量
一次对二次 10000MΩ 一次对二次及地 10000MΩ 二次对地 6000MΩ
三、变压比测量
Ⅰ Ⅱ Ⅲ
相 别 电压 实测K 额定K 相差 电压 实测K 额定K 相差 电压 实测K 额定K 相差
AB /
/ ／ ／ ／
／ ／ ／ ／
／ ／ ／
ab / ／ ／
BC /
/ ／ ／ ／
／ ／ ／ ／
／ ／ ／
bc / ／ ／
CA /
/ ／ ／ ／
／ ／ ／ ／
／ ／ ／
ca / ／ ／
四、交流耐压试验
试验位置 试验电压 时 间 试 验 结 果 高 压 30KV 60S
良好
低 压 5KV 60S 良好
试验仪器 QJ44双臂电桥 JDJ-10K/100V电压互感器 电压、电流表 调压器 摇表 Q3－V静电表
结论：
经检验合格，符合运行标准，可以投入运行。
试验负责人： 记录人： 审核人：
避 雷 器 试
验 报 告
建设单位 昌盛小区 工程名称 避雷器试验
试验日期 2011-7-20 报告日期 2011-7-22
铭牌数据 型号：进线：A、B、C
HY5WS-17/50 额定电压：17KV 持续 运行电压13.6KV
福州：福开电气有限公司
装设名称 相
别 绝缘电阻
MΩ 编号 直流1mA下参
考电压（KV） 75%参考电压下
泄漏电流（μA） 结
论 1#进线柜 A 10000 12306 25.6 1
合格
B 10000 12307 25.9 1
C 10000 12308 25.5 1
备
注
试验仪器 ZGC直流耐压试验仪
ZC11D-5型摇表 万用表
调压器 高压静电表
试验依据 GB50150-91电气装置安装工程
GB/T
16927.1 高电压试验技术
GB/T16927
现场绝缘试验实施导则
试验负责人：
记录人：
审核人:
电气设备试验报告
云宇小区 建 设 单 位
工 程 名 称 小区避雷器交接试验
试 验 单 位
(试验专用章)
试 验负责人
审 核 人
年 月 日
电 力 电 缆 试 验 报 告
建设单位 新建花园 工程名称 新建花园箱变进线电缆交接试验
系统名称 10千伏 温 度 300C
试验日期 2011-7-20 报告日期 2011-7-21 型号
ZR-YJLV22-3×95-8.７/15KV
电缆敷
设地点 自 长城112长铁线
至 至花园箱变进线柜
长度 100m
1、相位检查： 首 尾 一 致
2、绝缘电阻测试：(使用2500V/10000MΩ摇表)
相位 耐压前 耐压后
15" 60" 吸收比 15" 60" 吸收比
A对BC及地 6000 10000 1.67 7000 10000 1.43
B对AC及地 5000 7000 1.40 5000 7000 1.40
C对AB及地 6000 10000 1.67 7000 10000 1.43
3、泄漏电流试验：（单位：μA）
耐压前 耐压后
10KV 20KV 30KV 37KV 1min 5min 10min 15min
A对BC及地 0 0 2 8 5 4 3
B对AC及地 0 0 4 10 8 7 7
C对AB及地 0 0 1 6 3 3 3 4、直流耐压试验
相位 试验电压(KV) 持续时间(min)
A对BC及地 37 10
B对AC及地 37 10
C对AB及地 37 10
试验依据 GB50150-91电气装置安装工程 GB/T 16927.1 高电压试验技术
GB/T16927.2 现场绝缘试验实施导则
结 论： 试验合格，可以投入运行
审核人: 试验负责人： 记录人：
电气设备试验报告
建 设 单 位 新建花园
工 程 名 称 进线电缆试验
试 验 单 位
(试验专用章)
试 验负责人
审 核 人
年 月 日
电力变压器试验报告
单位名称 昌盛小区 额定容量 630KVA 出厂日期 2011-06
运行编号 1#变压器 额定电压 10KV/0.4KV 投运日期 2011.07
型 号 S11-M-630/10 额定电流 36.37/909.33 试验性质 交 接
生产厂家 甘肃宏宇 接线组别 Yyn0 试验日期 2011-7-18 一、绕组直流电阻测量
Ⅰ（Ω） Ⅱ（Ω） Ⅲ（Ω）
相别
AB 1.264 1.196 1.130
BC 1.262 1.198 1.129
CA 1.265 1.199 1.131
a0 0.001190 接线组别 温度
b0 0.001210
与铭牌相符 320C
c0 0.001210
二、绝缘电阻测量
一次对二次 9000MΩ 一次对二次及地 10000MΩ 二次对地 8000MΩ
三、变压比测量
Ⅰ Ⅱ Ⅲ
相 别 电压 实测K 额定K 相差 电压 实测K 额定K 相差 电压 实测K 额定K 相差
AB /
/ ／ ／ ／
／ ／ ／ ／
／ ／ ／
ab / ／ ／
BC /
/ ／ ／ ／
／ ／ ／ ／
／ ／ ／
bc / ／ ／
CA /
/ ／ ／ ／
／ ／ ／ ／
／ ／ ／
ca / ／ ／
四、交流耐压试验
试验位置 试验电压 时 间 试 验 结 果
高 压 ３０KV 60S 良好
低 压 5KV 60S 良好
试验仪器 QJ44双臂电桥 JDJ-10K/100V电压互感器 电压、电流表 调压器 摇表 Q3－V静电表
结论：
经检验合格，符合运行标准，可以投入运行。
试验负责人： 记录人： 审核人：
避 雷 器 试 验 报
