三门峡永龙精煤有限公司

施 工 安 全 技 术 措 施

项目名称： 高压柜电气耐压试验

编 制： 崔绿林

审

核：

施工单位：

机电车间

编制日期： 2013年 4月24日

精品文档

. 审 批 意 见

审批单位 审 批 意 见

安培科

签字：

时间：

机电科

签字：

时间：

调度室

签字：

时间：

公司领导

签字：

时间 精品文档

. 高压柜电气耐压试验安全技术措施

一、施工概述

按照《电业安全规程》、《煤矿安全规程》安全生产要求，需对10kv变配电室5台高压开关柜、馈出高压电缆、2台动力变压器进行预防性电气试验，为了保证本次作业安全顺利进行，特制订本安全技术措施。

二、施工时间及内容：

1、2013年4月24日8：00——17:00

2、10kv变电所5台高压柜继电保护测试、馈出高压电缆绝缘测试、直流耐压、泄露试验、断路器绝缘测试、变压器绝缘、电阻测试、绝缘油检测。

三、工作人员

施工负责人：李江涛

安全负责人：雷建德

现场负责人：崔绿林

四、电气试验仪器及材料

变压器直流测试仪、继电保护试验仪、高压兆欧表、接地线等。

五、停送电组织方案

1、本次工作有两处停送电地点，为确保停送电工作安全顺利进行，两组停送电人员指定专人操作:

一组在主厂房高低压配电室操作，停送电操作人员：刘孟庆，安全监护人员王志强；

二组在沙村隔离开关处等待拉合闸命令，拉闸人员：崔绿林，安全监护人员：曹永亚。安全监护人员监护工作直到工作结束合闸后为止，拉合闸命令由施工负责人发令。

10KV高压计量柜试验报告

试验目的：

本次试验旨在对10KV高压计量柜的性能进行评估，并验证其功能和安全性能。

试验方法：

1.充电试验：将计量柜接入电源，设定电流和电压值，并观察计量柜的电压和电流显示是否准确。

2.负载试验：通过接入负载，检测计量柜的电压和电流显示是否准确，同时观察计量柜工作时的参数是否稳定。

3.高压试验：将计量柜接入10KV高压电源，观察计量柜工作时的参数是否稳定，并检测其绝缘性能是否满足要求。

4.开关试验：对计量柜内的开关进行操作，观察开关的动作是否灵活，无卡滞现象，并检测其接通状态是否稳定。

试验结果：

1.充电试验结果表明，计量柜的电流和电压显示准确，与设定值基本一致，显示稳定，满足计量要求。

2.负载试验结果显示，计量柜对接入负载的电流和电压显示准确，与实际情况相符，且参数稳定，符合计量要求。

3.高压试验结果显示，计量柜在10KV高压下工作正常，参数稳定，绝缘性能良好，满足相关安全标准要求。 4.开关试验结果显示，计量柜内的开关动作灵活，无卡滞现象，接通状态稳定，满足操作要求。

结论：

通过本次试验评估，可以得出以下结论：

1.10KV高压计量柜的电流和电压显示准确，稳定可靠，满足计量要求。

2.计量柜对负载的电流和电压测量准确，参数稳定，满足计量要求。

3.计量柜在10KV高压下工作正常，具有良好的绝缘性能，满足安全标准要求。

4.计量柜内的开关动作灵活，接通状态稳定，满足操作要求。

建议：

在使用10KV高压计量柜时

1.定期对计量柜进行检测和维护，确保其准确性和可靠性。

2.严格按照操作要求进行开关操作，避免不必要的故障和损坏。

3.对计量柜的绝缘性能进行定期测试，确保其安全可靠性。

以上为本次10KV高压计量柜试验的报告，共计1200字。

高压柜保护检验报告

一、二次回路检查（使用设备JDC-1绝缘电阻测试仪）

1：电压回路检查：（正确）

2：电流回路检查：（正确）

3：控制回路检查：（正确）

4：信号回路检查：（正确）

5：二次回路绝缘清扫，有关螺丝紧固：（正确）

6：绝缘电阻测试

测试项目 直流回路对地 交流回路对地 交、直流回路间

测试值（MΩ） 13 11 15

二、装置外观检查

项目 要求 确认

绝缘灰尘清扫 无灰尘 √

插件检查 焊接情况检查 焊接可靠、无虚焊 √

芯片检查 芯片针脚无歪斜、断裂；插件紧固 √

硬件检查 跳线正确 √

背板接线紧固 接线无松动 √

插件接线检查 插接紧固 √

切换开关、按钮、键盘检查 切换开关等灵活、可靠 √

三、装置通电检查（使用设备：直流电源、滑线电阻、直流电源电压表）

1. 装置型号：EDCS-7110

2. 生产厂家：重庆新世纪

3. 装置生产日期：2010.07

4. 出厂编号：

5. 检查项目表：

项目 装置通电自检 屏幕显示检查 定值输入检查 时钟检查 开入、开出量检查

要求 80%Ue以上能正常工作 显示正常、无花屏 能正确输入；固化正常 时钟显示时间正确 开入、开出量回路正确

结论 正确 正确 正确 正确 正确 6. 空分、合断路器试验：

项目 动作情况 指示信号

分 正确 正确

合 正确 正确

四、精度校验（使用设备：S40微机保护测试仪）

1、零漂检查（-0.01In＜Io＜+0.01 In）

相别 A B C

测试数据（A） 0.03 0.01 -0.03

结论 正确 正确 正确

2、有效值校验

1：电流测试：（误差应小于5%）

相别

（高压侧） A B C

有效值（A） 角度（°） 有效值（A） 角度（°） 有效值（A） 角度（°）

输入值 5 0 5 -120 5 120

读取值 5.02 0 5.00 -120 5.01 120

结论 正确 正确 正确

2：电压测试：（误差应小于5%）

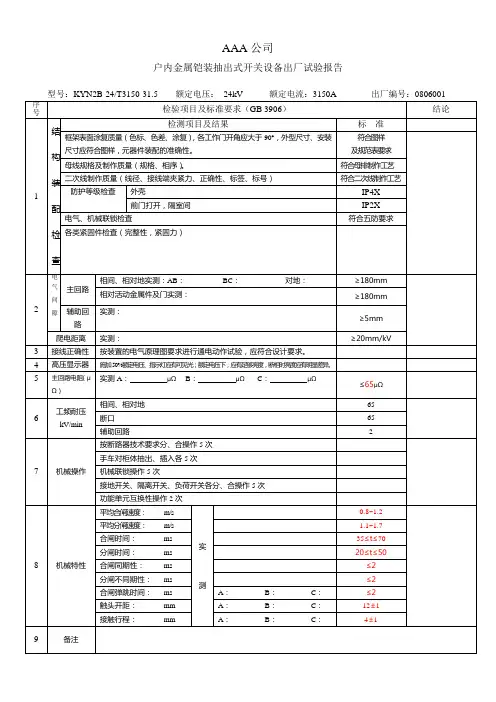

AAA公司

户内金属铠装抽出式开关设备出厂试验报告

型号：KYN2B-24/T3150-31.5 额定电压： 24kV 额定电流：3150A 出厂编号：0806001

序号 检验项目及标准要求（GB 3906） 结论

1 结构装配检查 检测项目及结果 标 准

框架表面涂复质量（色标、色差、涂复），各工作门开角应大于90°，外型尺寸、安装尺寸应符合图样，元器件装配的准确性。 符合图样

及规范表要求

母线规格及制作质量（规格、相序）。 符合母排制作工艺

二次线制作质量（线径、接线端夹紧力、正确性、标签、标号） 符合二次线制作工艺

防护等级检查 外壳 IP4X

前门打开，隔室间 IP2X

电气、机械联锁检查 符合五防要求

各类紧固件检查（完整性，紧固力）

2 电

气间隙 主回路 相间、相对地实测：AB： BC： 对地： ≥180mm

相对活动金属件及门实测： ≥180mm

辅助回路 实测：

≥5mm

爬电距离 实测： ≥20mm/kV

3 接线正确性 按装置的电气原理图要求进行通电动作试验，应符合设计要求。

4 高压显示器 施加50%额定电压、指示灯应有可见光；额定电压下，应有足够亮度，断相时亮度应有明显差异。

5 主回路电阻（μΩ） 实测A： μΩ B： μΩ C： μΩ ≤65μΩ

6 工频耐压kV/min 相间、相对地 65

断口 65

辅助回路 2

7 机械操作 按断路器技术要求分、合操作5次 手车对柜体抽出、插入各5次

机械联锁操作5次

接地开关、隔离开关、负荷开关各分、合操作5次

功能单元互换性操作2次

8 机械特性 平均合闸速度： m/s

实

测 0.8~1.2

平均分闸速度： m/s 1.1~1.7
