高压柜检验报告

编号: Q/DF.B.11.41-12

高 压 柜 出 厂 检 验 报 告

订货单位:

产品名称:

型 号:

产品编号:

合 同 号:

报 告:

校 核:

审 定:

上 海 XX（ 集 团） 有 限 公 司

报告日期 年 月 日

固定式高压开关柜出厂检验报告

编号:

Q/DF.B.11.41-12

No 1

产品名称 型号规格 产品编号 合同号

本产品根据GB3906标准和本产品技术条件, 试验大纲要求, 出厂前作如下检查、试验：

一, 一般检查:

序号 检 查 项 目 技 术 要 求 记录及结论

1 框架结构 应符合图纸及工艺要求

2 表面喷涂及电镀 应符合图纸及工艺要求

3 元件装配 应符合图纸及工艺要求

4 辅助回路配线 应符合图纸及工艺要求

5 母线装配 应符合图纸及工艺要求

6 主回路电气间隙及爬电距离 电气间隙≥125mm

7 辅助回路电气间隙及爬电距离 电气间隙≥4mm 爬电距离≥6mm

二,机械、电气操作试验:

序号 试 验 项 目 技 术 要 求 记录及结论

1 手动分、合断路器2次 分闸可靠, 合闸正常, 辅助开关调整正确

2 二次回路通电动作试验 施加控制电压DC220V,二次回路通电动作正常

3 以额定操作电压分、合各5次 应能顺利分,合无异常现象

高压柜保护检验报告

一、二次回路检查（使用设备JDC-1绝缘电阻测试仪）

1：电压回路检查：（正确）

2：电流回路检查：（正确）

3：控制回路检查：（正确）

4：信号回路检查：（正确）

5：二次回路绝缘清扫，有关螺丝紧固：（正确）

6：绝缘电阻测试

测试项目 直流回路对地 交流回路对地 交、直流回路间

测试值（MΩ） 13 11 15

二、装置外观检查

项目 要求 确认

绝缘灰尘清扫 无灰尘 √

插件检查 焊接情况检查 焊接可靠、无虚焊 √

芯片检查 芯片针脚无歪斜、断裂；插件紧固 √

硬件检查 跳线正确 √

背板接线紧固 接线无松动 √

插件接线检查 插接紧固 √

切换开关、按钮、键盘检查 切换开关等灵活、可靠 √

三、装置通电检查（使用设备：直流电源、滑线电阻、直流电源电压表）

1. 装置型号：EDCS-7110

2. 生产厂家：重庆新世纪

3. 装置生产日期：2010.07

4. 出厂编号：

5. 检查项目表：

项目 装置通电自检 屏幕显示检查 定值输入检查 时钟检查 开入、开出量检查

要求 80%Ue以上能正常工作 显示正常、无花屏 能正确输入；固化正常 时钟显示时间正确 开入、开出量回路正确

结论 正确 正确 正确 正确 正确 6. 空分、合断路器试验：

项目 动作情况 指示信号

分 正确 正确

合 正确 正确

四、精度校验（使用设备：S40微机保护测试仪）

1、零漂检查（-0.01In＜Io＜+0.01 In）

相别 A B C

测试数据（A） 0.03 0.01 -0.03

结论 正确 正确 正确

2、有效值校验

1：电流测试：（误差应小于5%）

相别

（高压侧） A B C

有效值（A） 角度（°） 有效值（A） 角度（°） 有效值（A） 角度（°）

输入值 5 0 5 -120 5 120

读取值 5.02 0 5.00 -120 5.01 120

结论 正确 正确 正确

2：电压测试：（误差应小于5%）

新疆金匮长城电气有限公司

高压开关柜例行(出厂)检验记录

型 号 规 格 产品编号 额定电压V 额定电流A

序

号 检测项目 检测内容及标准要求

检测依据: GB3906 检测结果

1 结构检查 1.1结构的壳体、铭牌、母线、色标等部件均应符合产品图纸

1.2装置上的门应能灵活启闭，不得损伤被复层，不应有明显的抖动，门缝应均匀一致

1.3涂层应有良好的附着力，不应有皱纹、流痕、针孔起泡、杂质透底色，划伤等缺陷，色泽应均匀

1.4外壳的防护等级应符合其技术条件的规定

1.5 额定电压为6KV 额定电压为10KV

电气间隙 >100mm >125mm

爬电距离 >125mm >160mm

2 机械特性和机械操作试验 2.1开关等元件在规定的操作条件下的机械特性，应符合标准和技术条件的要求。

2.2手车插入、抽出五次，机械联锁，按停、送电操作程序及误操作程序操作五次

3 接线正确性的检查 3.1、应符合图纸要求，接线正确

3.2元件动作参数整定值应符合设计规定

3.3通电动作试验及电气性能试验，试验结果应符合电气原理图和设计要求。

3.4电气联锁与电气机械联锁功能应正确可靠

4 主回路电阻测量 额定电流（A） 630 1250 1600-2000 2500

主回路电阻（µΩ） 200 150 90 80

断路器电阻（µΩ） 85 60 50 48

5 工频耐压试验 6.1施加电压值 见下表 时间60S

额定电压 试验电压kV

主电路 辅助电路

6kv 32KV 2KV

10kv 42KV 2KV

6.2相对地、相对相试验过程中，不应发生绝缘击穿、闪络

检查结论 检验员 日期 新疆金匮长城电气有限公司

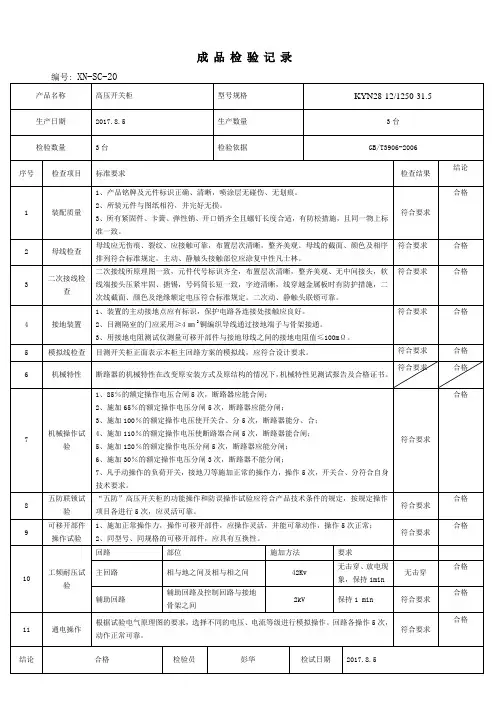

成品检验记录

编号: XN-SC-20

产品名称 高压开关柜 型号规格 KYN28-12/1250-31.5

生产日期 2017.8.5 生产数量 3台

检验数量 3台 检验依据 GB/T3906-2006

序号 检查项目 标准要求 检查结果 结论

1 装配质量 1、产品铭牌及元件标识正确、清晰，喷涂层无碰伤、无划痕。

2、所装元件与图纸相符，并完好无损。

3、所有紧固件、卡簧、弹性销、开口销齐全且螺钉长度合适，有防松措施，且同一物上标准一致。 符合要求 合格

2 母线检查 母线应无伤痕、裂纹、应接触可靠，布置层次清晰，整齐美观。母线的截面、颜色及相序排列符合标准规定。主动、静触头接触部位应涂复中性凡士林。 符合要求 合格

3 二次接线检查 二次接线所原理图一致，元件代号标识齐全，布置层次清晰，整齐美观、无中间接头，软线端接头压紧牢固、搪锡，号码筒长短一致，字迹清晰，线穿越金属板时有防护措施，二次线截面、颜色及绝缘额定电压符合标准规定。二次动、静触头联锁可靠。 符合要求 合格

4 接地装置 1、装置的主动接地点应有标识，保护电路各连接处接触应良好。

2、目测隔室的门应采用≥4㎜2铜编织导线通过接地端子与骨架接通。

3、用接地电阻测试仪测量可移开部件与接地母线之间的接地电阻值≤100mΩ。 符合要求 合格

5 模拟线检查 目测开关柜正面表示本柜主回路方案的模拟线，应符合设计要求。 符合要求 合格

6 机械特性 断路器的机械特性在改变原安装方式及原结构的情况下，机械特性见测试报告及合格证书。 符合要求 合格

7 机械操作试验 1、85％的额定操作电压合闸5次，断路器应能合闸；

2、施加65％的额定操作电压分闸5次，断路器应能分闸；

3、施加100％的额定操作电压使开关合、分5次，断路器能分、合；

4、施加110％的额定操作电压使断路器合闸5次，断路器能合闸；

5、施加120％的额定操作电压分闸5次，断路器应能分闸；
