水利水电工程岩石洞室开挖单元工程质量评定表

如有帮助，欢迎下载支持！

水利水电工程单元工程施工质量验收评定标准

--土石方工程（SL631-2012）

----------------------------------------------------------------

单元工程施工质量验收评定表格（1）

清远市水利水电工程监理有限公司

2013年6月如有帮助，欢迎下载支持！

目录

表1.1 土方开挖单元工程施工质量验收评定表 ............................................................ 1

表1.1－1 表土及土质岸坡清理工序施工质量验收评定表 ............................................... 1

表1.1－2

软基和土质岸坡开挖工序施工质量验收评定表 ............................................... 3

表1.2 岩石岸坡开挖单元工程施工质量验收评定表 ........................................................ 4

表1.2－1 岩石岸坡开挖工序施工质量验收评定表 ................................................... 4

表1.3

岩石地基开挖单元工程施工质量验收评定表 ........................................................ 6

表1.3－1 岩石地基开挖工序施工质量验收评定表 ................................................... 7

表1.3 岩石洞室开挖单元工程质量评定表（例表）

单位工程名称 引水隧洞及压力管道 单元工程量 139m3

分部工程名称 隧洞开挖与衬砌 施工单位 ×××水利水电第二工程局

单元工程名称、部位 0+110～0+120段开挖 检验日期 ×年×月×日

项次 检 查 项 目 质 量 标 准 检 验 记 录

1 △开挖岩面 无松动岩块、小块悬挂体 洞壁无松动岩块、无悬挂体

2 △地质弱面处理 符合设计要求 /

3 △洞室轴线 符合规范要求。SDJ212—83《水工建筑物地下开挖工程施工技术规范》 （见附页）

项次 检 测 项 目 设计值 允许偏差

（cm） 实 测 值

（单位与设计值相同） 合格数（点） 合格率（%）

1 无结构要求或无配筋 底部标高 +20 -10 /

2 径 向 +20 -10 /

3 侧 墙 +20 -10 /

4 开挖面平整度 15 /

5 有结构要求或有配筋 底部标高 +7.15m +20 -0 +7.01,+7.13,+6.98,+7.07,+7.11,+6.99 6 100

6 径 向 R=210cm +20 -0 215.5, 231, 214, 217.5, 215, 213.5 5 83.3

7 侧 墙 h=420cm +20 -0 425, 432, 442, 435, 428, 426 5 83.3

8 开挖面平整度 10 3, 8, 12, 7, 5, 6, 8, 1, 5, 3 9 90.0

检 测 结 果 共检测28 点，其中合格 25 点，合格率 89.3 %

施 工 单 位 自 评 意 见 质量等级 监理单位复评意见 复评质量等级

主要检查项目全部符合质量标准，检测项目实测28点，合格率89.3 % 合 格 同意自评意见 合 格

施工单位名称：×××××工程局

.

.

水利水电工程

施工质量验收评定表及填表说明

二〇一三年十月 .

.

编 写 说 明

为进一步加强水利水电工程施工质量管理，统一工程施工质量验收评定标准，规范工程验收评定工作，水利部于2012年9月以[2012]第57号公告发布了《水利水电工程单元工程施工质量验收评定标准》(SL631～637—2012)（以下简称《新标准》），包括土石方工程、混凝土工程、地基处理与基础工程、堤防工程、水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程，自2012年12月开始实施。新标准替代原《水利水电基本建设工程单元工程质量等级评定标准（试行）》(SDJ249.1～6—88)和《水利水电基本建设工程单元工程质量等级评定标准（七）——碾压式土石坝和浆砌石坝》(SL 38—92)、《堤防工程施工质量评定与验收规程（试行）》(SL 239—1999)。为帮助我省广大工程技术人员学习领会和准确执行《新标准》，规范填写工程内业施工质量评定表，依据《新标准》，在借鉴其它省施工质量验收评定表的基础上，我们编制了电子版的《水利水电工程施工质量评定表及填表说明》，并刻录成光盘以方便大家在水利工程质量管理工作中使用。

全部表格共分三部分，总计463个表。第一部分为工程项目、单位、分部工程质量评定表，共计17个表（电子版文件为表0），包含单位工程质量等级核定前需填写的8个附表。第二部分为单元（工序）质量评定表，计435个表（电子版文件为表1～7）。其中：表1.土石方工程50个表（电子版文件为表1），表2.混凝土工程60个表（电子版文件为表2），表3.地基处理与基础工程52个表（电子版文件为表3），表4.堤防工程58个表（电子版文件为表4），表5.水工金属结构安装工程50个表（电子版文件为表5），表6.水轮发电机组安装工程121个表（电子版文件为表6），表7.水力机械辅助设备系统安装工程44个表（电子版文件为表7），并逐个编写了填表说明。第三部分为质量检测与质量评定备查资料表，共计11个表（电子版文件为表8），包含省水利厅[2011]854号文中要求填写的见证取样表等。堤防工程中浆砌石护坡、混凝土预制块护坡、现浇混凝土护坡、模袋混凝土护坡、灌砌石护坡单元工程由不划分工序单元工程变为划分工序单元工程，工序表相应增加20个。工程项目中如有新标准尚未涉及的单元工程时，其质量标准及评定表，由项目法人组织监理、设计及施工单位根据设计要求和设备生产厂商的技术说明书，制定施工、安装的质量验收评定标准，并按照本《水.

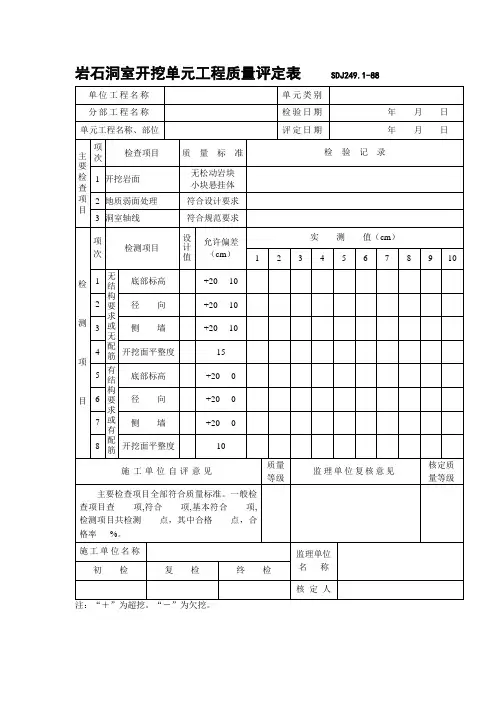

岩石洞室开挖单元工程质量评定表 SDJ249.1-88

单位工程名称 单元类别

分部工程名称 检验日期 年 月 日

单元工程名称、部位 评定日期 年 月 日

主要检查项目 项次 检查项目 质 量 标 准 检 验 记 录

1 开挖岩面 无松动岩块

小块悬挂体

2 地质弱面处理 符合设计要求

3 洞室轴线 符合规范要求

检

测

项

目 项次 检测项目 设

计

值 允许偏差

（cm） 实 测 值（cm）

1 2 3 4 5 6 7 8 9 10

1 无结构要求或无配筋 底部标高 +20 -10

2 径 向 +20 -10

3 侧 墙 +20 -10

4 开挖面平整度 15

5 有结构要求或有配筋 底部标高 +20 -0

6 径 向 +20 -0

7 侧 墙 +20 -0

8 开挖面平整度 10

施工单位自评意见 质量

等级 监理单位复核意见 核定质

量等级

主要检查项目全部符合质量标准。一般检查项目查 项,符合 项,基本符合 项,检测项目共检测 点，其中合格 点，合格率 %。

施工单位名称 监理单位

名 称

初 检 复 检 终 检

核 定 人

注：“＋”为超挖。“－”为欠挖。
