PLC在电梯系统中的应用

龙源期刊网

Plc在电梯控制系统中的应用

作者：汤威 汤革新

来源：《中国化工贸易·中旬刊》2018年第04期

摘 要：作为高层建筑中不可缺少的一项运输工具，电梯在社会中得到了广泛应用。Plc在电梯控制系统中应用，不仅能够保障电梯高效性，还能实现其安全运行。本文通过分析Plc电梯控制系统的结构及应用优势，对Plc的具体应用进行了深入研究，有利于促进电梯的稳定运行。

关键词：Plc；电梯控制系统；应用

传统电梯自动控制系统主要采用继电器将控制路线解除，不仅通用性较差，占据空间还大，可靠性弱，维修难度大，故障多，如果从技术层次入手，将会被淘汰。针对上述问题，采用Plc控制系统不仅能够顺利解决，还能体现出编程简单、通用性强、干扰力强等优势。基于此，本文重点分析了Plc在电梯控制系统中的应用，希望对电梯安全运行起到一定帮助。

1 电梯Plc控制系统基本结构

基于Plc的电梯控制系统，与其他控制体系大致相同，由信号控制体系、拖动体系组成，利用输入接口将内外部指令输送到Plc中，充分发挥存储器的重要作用，最终利用输出接口将信号传出。对于电梯Plc控制系统而言，通过一台电机能够有效控制电梯的上升、下降动作，每个层次都设置呼叫开关，电梯运行至指定位置，可以手动开关或自动开关门[1]。而且在电梯内部也设置了指示灯，对电梯层前面的信号灯及楼层之间的指令键具有相关作用。当电梯需要在某一楼层停下，只要按下该层的按钮，电梯门就会自动打开、关闭。通常来说，电梯在每个楼层停留的时间大约在5秒左右，如果按下关门按钮，电梯门会马上关闭，不会出现延时情况。

2 Plc技术在电梯控制系统中的应用优势

将Plc技术应用在电梯控制系统中，具有以下优势：首先，使系统变得更加简单，安全性较强。传统继电器机械控制方式容易发生触电氧化现象，使用寿命较短。而Plc的稳定性较强，能够有效降低电梯安全事故发生率，而且电梯控制系统也会变得十分简单，只需要一个中性控制柜，实际运行时具有较强安全性；其次，具有较强灵活性及功能性。电梯控制系统运行过程中，即便使用较为复杂的继电器电路逻辑也很难实现电梯功能的优化，而Plc技术却能够体现出多元化功能，完善电梯功能。此外，Plc技术具有较强的停电记忆功能，在建筑停电的情况下，Plc技术仍然能够保证电梯维持断电之前的状态。与微机系统相比，Plc技术的灵活性更强，其中的编程器能够随时更改现场程序，即使其中某个I/O发生故障，Plc技术仍然能够将其更换到其他备用口，确保电梯系统的安全运行[2]。 龙源期刊网

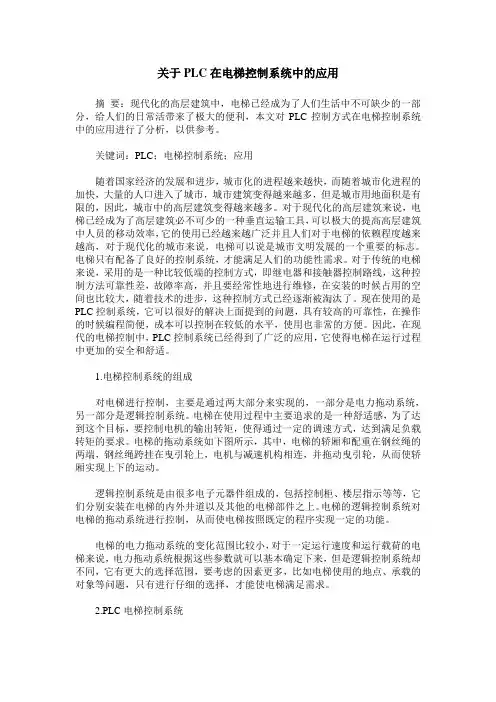

关于PLC在电梯控制系统中的应用

摘 要：现代化的高层建筑中，电梯已经成为了人们生活中不可缺少的一部分，给人们的日常活带来了极大的便利，本文对PLC控制方式在电梯控制系统中的应用进行了分析，以供参考。

关键词：PLC；电梯控制系统；应用

随着国家经济的发展和进步，城市化的进程越来越快，而随着城市化进程的加快，大量的人口进入了城市，城市建筑变得越来越多，但是城市用地面积是有限的，因此，城市中的高层建筑变得越来越多。对于现代化的高层建筑来说，电梯已经成为了高层建筑必不可少的一种垂直运输工具，可以极大的提高高层建筑中人员的移动效率，它的使用已经越来越广泛并且人们对于电梯的依赖程度越来越高，对于现代化的城市来说，电梯可以说是城市文明发展的一个重要的标志。电梯只有配备了良好的控制系统，才能满足人们的功能性需求。对于传统的电梯来说，采用的是一种比较低端的控制方式，即继电器和接触器控制路线，这种控制方法可靠性差，故障率高，并且要经常性地进行维修，在安装的时候占用的空间也比较大，随着技术的进步，这种控制方式已经逐渐被淘汰了。现在使用的是PLC控制系统，它可以很好的解决上面提到的问题，具有较高的可靠性，在操作的时候编程简便，成本可以控制在较低的水平，使用也非常的方便。因此，在现代的电梯控制中，PLC控制系统已经得到了广泛的应用，它使得电梯在运行过程中更加的安全和舒适。

1.电梯控制系统的组成

对电梯进行控制，主要是通过两大部分来实现的，一部分是电力拖动系统，另一部分是逻辑控制系统。电梯在使用过程中主要追求的是一种舒适感，为了达到这个目标，要控制电机的输出转矩，使得通过一定的调速方式，达到满足负载转矩的要求。电梯的拖动系统如下图所示，其中，电梯的轿厢和配重在钢丝绳的两端，钢丝绳跨挂在曳引轮上，电机与减速机构相连，并拖动曳引轮，从而使轿厢实现上下的运动。

逻辑控制系统是由很多电子元器件组成的，包括控制柜、楼层指示等等，它们分别安装在电梯的内外井道以及其他的电梯部件之上。电梯的逻辑控制系统对电梯的拖动系统进行控制，从而使电梯按照既定的程序实现一定的功能。

试议PLC控制在电梯系统中的应用

摘要：电梯是随着高层建筑的兴建而发展起来的一种垂直运输工具。编程控制器（PLC）因其结构简单易懂、可靠性高和维修方便等优点，在电梯控制领域应用极为广泛。

关键词：可编程控制器；电梯

随着社会的发展，越来越多的高层建筑出现，高层建筑中电梯时必不可少的，电梯是我国高层建筑的主要运输工具，但是和西方发达国家相比较还存在较大的差距。相关统计结果表明，全世界每一千人拥有一台电梯，而我们国家目前尚未达到该平均水平，还需要增加八十万台电梯才可以与全球的平均水平相持平。要想在很短的时间之内达到这个水平，每年的供应量与需求非常大，此外每年还有很多报废的电梯需要进行更换，供需量和需求量将会更加大，充分说明了我们国家的电梯市场有着非常广阔的前景，市场的潜力十分巨大。所以，该行业的专业人员必须掌握电梯控制技术。

电梯运行控制的基本方式：当前，电梯运行控制的基本方式有两种，一种方式是通过微机控制信号，从而实现对信号进行采集，对于运行的状态和相应的功能进行设定，最终使得电梯能够实现自动调度；另外一种方式是通过可编程的控制器代替微机进而达到对信号进行控制。而 PLC 能够使得这两种方式有了更加可靠的保证。通过 PLC 控制变频以及调速进而达到电流和速度双闭环的前提下，无需增设任何的硬件设备便能够达到对速度、电流以及位移（即三闭环电路）进行控制。

电路的硬件设备：1、硬件的组成。PLC 主要接受每层的呼梯盒和操控盘的召唤信号、门以及轿厢系统的传递出的功能信号，还有其它的比如变频器以及井道所传递的状态信号，在通过程序的判断以及运算从而达到对电梯进行集选控制。PLC 能够在监控信号以及输出显示对于变频器同时下达启动、减速、加速、运动的方向以及电梯的制动等的不同信号。

2、速度与电流组成的双闭环电路。双闭环电路的关键设备是变频器。该变频器的自身就安装了检测电流的相关设备，从而组成了电流闭环。旋转编码器（和电机同轴联结）能够产生 A 与 B 两种相脉冲传递到变频器，能够在确定方向时再通过脉冲计数组成速度闭环。

浅谈PLC自动控制系统在电梯中的应用与实践

摘要：随着经济的迅速发展，高层建筑及超高层建筑是我们身边必不少见的建筑物体，电梯在高层建筑已经成为我们电梯是中比不可少的交通工具，本文介绍了PLC电梯控制的特点外，从实践层面详细介绍了PLC的选型、控制系统硬件平台设计和软件设计，以及在此基础上实现电梯控制。然后对控制系统的安装调试做了简单的介绍，具有很强的实用性。

关键词：高层建筑PLC控制系统可编程逻辑控制器 电梯

1 电梯PLC控制系统优点及特点

在电梯控制系统中PLC 是一种用于工业自动化控制的专用计算机，实质上属于计算机控制方式，具有可靠性高、易操作、维修。编程简单、灵活性强等特点。其优点主要体现在以下几个层面：在电梯控制中采用了PLC，用软件实现对电梯运行的自动控制，可靠性大大提高。去掉了选层器及大部分继电器，控制系统结构简单，外部线路简化。同时，PLC 可实现各种复杂的控制系统，方便地增加或改变控制功能，并可进行故障自动检测报警显示，提高运行安全性，并便于检修。而且当用于群控调配和管理时，显著提高电梯运行效率，更改控制方案时也不需改动硬件接线。

2 PLC选择及系统开发

电梯控制系统硬件由轿厢操纵盘、厅门信号、PLC、变频器、调速系统构成，控制系统结构图如图1所示。

图中变频器只完成调速功能，而逻辑控制部分是由PLC完成的。PLC 负责处理各种信号的逻辑关系，从而向变频器发出起停信号，同时变频器也将本身的工作状态输送给PLC，形成双向联络关系。系统还配置了与电动机同轴连接旋转编码器及PG 卡，完成速度检测及反馈，形成速度闭环和位置闭环。

2.1 硬件设计

任何一种控制系统都是为了实现被控对象的工艺要求，以提高生产效率和产品质量。电梯控制系统主要包括几个部分：

（1）信号控制系统：电梯信号控制基本由PLC 软件实现。电梯信号控制系统如图1所示，输入到PLC 的控制信号有：运行方式选择（如自动、有/无司机、检修、消防运行方式等）、运行控制、轿内指令、层站召唤、安全保护信息、旋转编码器、光电脉冲、开关门及限位信号、门区和平层信号等。
