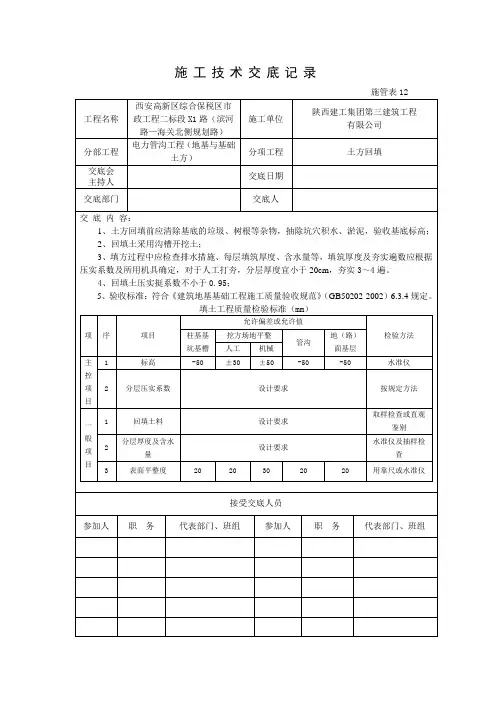

施工技术交底记录

施管表12

工程名称 西安高新区综合保税区市政工程二标段X1路（滨河路—海关北侧规划路） 施工单位 陕西建工集团第三建筑工程

有限公司

分部工程 电力管沟工程（地基与基础土方） 分项工程 土方回填

交底会

主持人 交底日期

交底部门 交底人

交 底 内 容：

1、土方回填前应清除基底的垃圾、树根等杂物，抽除坑穴积水、淤泥，验收基底标高；

2、回填土采用沟槽开挖土；

3、填方过程中应检查排水措施、每层填筑厚度、含水量等，填筑厚度及夯实遍数应根据压实系数及所用机具确定，对于人工打夯，分层厚度宜小于20cm，夯实3～4遍。

4、回填土压实挺系数不小于0.95；

5、验收标准：符合《建筑地基基础工程施工质量验收规范》（GB50202-2002）6.3.4规定。

填土工程质量检验标准（mm）

项 序 项目 允许偏差或允许值

检验方法 柱基基坑基槽 挖方场地平整 管沟 地（路）面基层 人工 机械

主控项目 1 标高 -50 ±30 ±50 -50 -50 水准仪

2 分层压实系数 设计要求 按规定方法

一般项目 1 回填土料 设计要求 取样检查或直观鉴别

2 分层厚度及含水量 设计要求 水准仪及抽样检查

3 表面平整度 20 20 30 20 20 用靠尺或水准仪

接受交底人员

参加人 职务 代表部门、班组 参加人 职务 代表部门、班组

边坡、支撑渗沟

渗沟按作用分为两类: 即边坡渗沟和支撑渗沟, 支撑渗沟用于疏干含水量较高的边坡, 适用于土质边坡起支撑边坡的作用；渗沟断面形式为矩形。

图 1 渗沟

⑴施工准备

路基边坡成型后, 测量出渗沟的位置。施工前技术人员对现场施工人员进行施工要点和施工安全交底。

⑵施工方案

用施工线挂出渗沟的开挖范围, 渗沟基坑采用人工由上向下开挖。渗沟基底应置于边坡潮湿带以下较干燥的土层内, 基坑底要低于该地区的冻结线以下0.5m。渗沟基坑按照设计尺寸挖成台阶状, 每开挖一个台阶后立即施工水平铺砌和台阶间各为15cm厚的竖向砂砾反滤层和砂加卵砾石反滤层。

渗沟基坑施工完成以后, 在渗沟下部按照设计要求施工挡墙；支撑渗沟挡墙采用C15片石混凝土浇注, 边坡渗沟挡墙采用M7.5号浆砌片石砌筑。挡墙基底要位于地下较干燥的土层内, 挡墙基底应力和埋深要满足设计要求, 挡墙基坑开挖出来后立即进行施工。

挡墙施工时要按照设计要求预留0.15*0.15的排水孔。排水孔采用方木盒子预留, 第一层排水孔底面位置要较渗沟最后一层铺砌低2~3cm。挡墙施工完成以后将排水孔疏通。 支撑渗沟的排水层采用干砌片石施工, 边坡渗沟排水层采用筛选洗净的卵石、碎石、砾石填充。渗水层采用各为15cm厚的竖向砂砾反滤层和砂加卵砾石反滤层。渗水层和排水层同步由下向上施工。

渗沟表面用厚为30cm的M7.5号浆砌片石封闭, 表面用M10号砂浆抹面；渗沟顶部覆以单层干砌片石, 表面采用砂浆抹面, 防止地表水流入渗沟内。

渗沟的排水孔应和路基的纵向排水设施紧密衔接, 保证排水畅通。当渗沟加固与截水骨架护坡同时采用时, 渗沟应设在主骨架处, 主骨架宽度与渗沟宽度相同。

渗沟在施工过程中应禁止立体交叉作业。

- 1 -

施 工 技 术 交 底

项目工程名称 福寿高速

建设单位 兰新铁路甘青有限公司

施工单位 中铁二十二局福寿高速A2标项目经理部

单位工程名称 K13+XXX。XX～K14+XXX。XX段路基工程

交 底 部 位 路基附属 交底日期 年 月 日

附：

《路基附属及边坡防护技术交底》

交 底 单 位 中铁二十二局福寿福寿高速A2标项目经理部第1工区

编 制 复 核

技术负责人

接受人

- 2 -

路基边坡平台及平台排水沟施工技术交底

一、编制依据

1、施工点设计图

2、《》

4、

四、施工准备

1、技术要求及准备

（1)测量放线：施工时必须在每条骨架起讫点挂线放样，根据设计尺寸定出起止骨架位置，起拱位置。

（2)场地平整，清理边坡平台:在施工前,人工对路基边坡进行清理，平台面要平整，尺寸正确，平台不得有树桩、树根、有机质或废物等.

（3）平台排水沟尺

（4）施工时应至下而上逐条砌筑骨架，间距不足时调整拱间间距，在下部增加一道拱。

(5）施工前，应对站后接口、电缆井等路肩预留设施及边坡预埋排水管等预埋位置进行确认并预留。

（6）砌筑基础应按设计要求挂线放样,基础顶面应平顺。

（7)混凝土预制块需与浆砌片石同时施工，并保证其栽砌牢固，埋入土中深度10cm。

1。2 、六棱空心砖护坡

(1）测量放线：根据路肩标高每20m放基床底层顶面边桩，然后按照1:1。5的坡度，放出对应位置的坡脚控制桩，根据控制桩控制标高挂线。

(2）根据控制桩清除坡面浮土（大粒径卵石）,保证坡面平整密实。

- 3 -

（3）施工前，应对站后接口、电缆井等路肩预留设施及边坡预埋排水管等预埋位置进行确认并预留.

（4）砌筑基础应按设计要求挂线放样，基础顶面应平顺。

2、材料准备

2。1、浆砌防护的材料主要是砂、片石、水泥。材料进场前需对各种原材料的品质进行试验,合格后方可进场，在材料进场后还要对砼的原材料进行抽检,其各项指标均要符合设计要求。试验室提供施工砂浆的配合比。浆砌片石采用M10砂浆,现场作业时禁止另行添加外加剂。

1 技术交底书 表格编号

1310

项目名称 中铁七局集团汉十城际高铁项目经理部 共 3 页 交底编号 -

工程名称 路基工程

设计文件图号 汉十施图HSSG-3标（路）-（33-38)

施工部位 路基边坡施工

交底日期 年 月 日

技术交底内容：

根据《路基工程设计详图集》及各路基段施工图纸，本项目管段内路基边坡防护包括喷混植生坡面防护、混凝土截水骨架内喷播草灌防护、立体植被网内植灌护坡、框架锚杆内空心砖内植草灌防护等。视路基边坡的高度及岩土类型不同，而设计相应的防护方式。

一、设计说明

1、路堤为AB组填料

（1）边坡高度小于3m时，坡面采用空心砖内客土之草灌防护，于坡面每个10~15m设一平行的横向排水槽，并在路肩下部设拦水坎与横向排水槽衔接；边坡高度大于3m时，坡面采用C30混凝土拱型截水骨架内植草灌防护；边坡高8~12m时，在高6m处设置2m宽的边坡平台；边坡高度大于12m时，在8m处设置2m宽的边坡平台，边坡平台均为C30混凝土，厚0.2m。

（2）边坡高度大于3m时，基床表层以下边坡，在边坡3m宽度范围内每隔0.6m高差铺一层双向土工格栅，边坡土工格栅极限抗拉强度不小于25KN/m，延伸率不大于10%。

(3)路堤下部换填渗水地段，边坡设置2m宽C30混凝土平台，平台以下采用C30混凝土拱形截水骨架内空心砖内植草灌防护，坡脚设C30混凝土脚墙。不受洪水或山洪冲刷地段，地基条件良好时，脚墙高0.8m（埋入式），厚0.5~0.7m，当坡脚位于斜坡上时，脚墙高1.5m，厚0.5~0.7m，基础埋入不小于0.8m。

3、一般路堑边坡防护

（1）土质边坡软岩全风化层路堑边坡，单级坡高小于3m时，采

2 用立体植被网内植草灌防护，单级坡高3~8m时，采用C30混凝土骨架内客土植草灌防护。

（2）弱风化软质岩或强~弱风化硬质岩石，不易施工骨架及不利于植物生长的路堑边坡，设喷混植生、框架锚杆内喷混植生防护或设草窗内客土植草灌、骨架护坡内客土植草灌防护。
