三欧姆定律3

专题三 欧姆定律

一、电流与电压、电阻的关系

1．(2014抚顺)下列关于电流、电压、电阻的关系说法正确的是( D )

A．电压大的电路中电流一定大

B．电阻大的电路中电流一定小

C．导体中的电流与电压、电阻无关

D．导体中的电阻与电流、电压无关

2．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是( C

)

A．当导体两端的电压为0时，电阻为0

B．该导体的电阻随电压的增大而减小

C．当导体两端的电压为0时，电流为0

D．当导体两端的电压为2 V时，电流为0.6 A

3．小明在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成如图所示I－U关系图象，如将这两个电阻并联后接在3 V电源上，干路中的电流为__0.9__A，总电阻是__3.3__Ω.

4．利用如图1所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变．实验中，不断改变Rx的阻值，调节滑动变阻器使电压表示数保持不变，得到了I与R的关系图象，如图2所示．由图象可以得出的结论是__电压一定时，通过导体的电流与导体的电阻成反比__；此次实验中，电压表的示数始终保持__2.5__V不变．

5．我们利用下列器材研究电流跟电压、电阻之间的关系．按电路图(图1)用笔画线连接电路图(图2)．

如图所示．

在研究电流跟电压的关系时，应保持__电阻__不变，移动变阻器的滑片，改变电阻R两端的__电压__，测出相应的__电流__．在研究电流跟电阻的关系时，应保持__电压__不变，改变__电阻__，测出相应的__电流__．

6．(2014衡阳)某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图1所示的电路，选用的器材有：阻值约为4 Ω的铅笔芯一根，两节干电池组成的电池组，0～0.6

A的电流表，0～3 V的电压表，滑动变阻器(10 Ω，2 A)，开关，导线等．

(1)该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片P移到__b__端(选填“a”或“b”)．

0.0160.40E2D1

E1b

D

E0.30

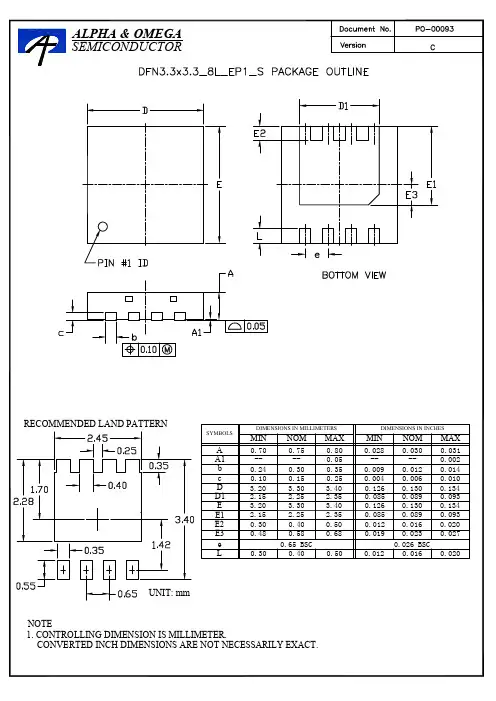

3.30DIMENSIONS IN MILLIMETERSMINSYMBOLS
