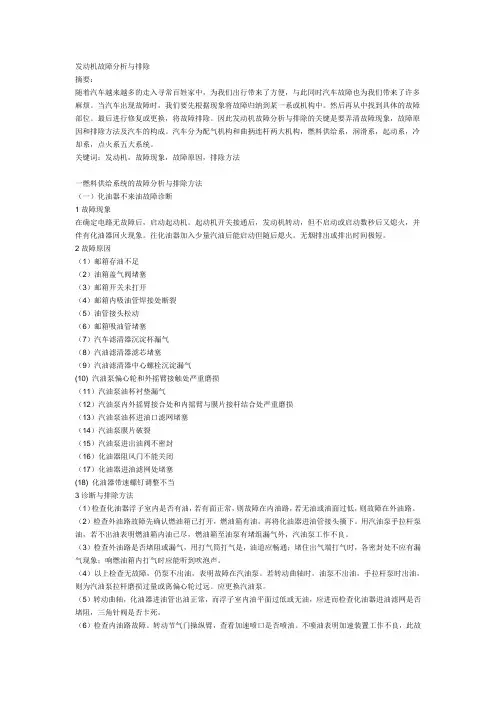

发动机故障分析与排除
摘要：
随着汽车越来越多的走入寻常百姓家中，为我们出行带来了方便，与此同时汽车故障也为我们带来了许多麻烦。当汽车出现故障时，我们要先根据现象将故障归纳到某一系或机构中。然后再从中找到具体的故障部位。最后进行修复或更换，将故障排除。因此发动机故障分析与排除的关键是要弄清故障现象，故障原因和排除方法及汽车的构成。汽车分为配气机构和曲抦连杆两大机构，燃料供给系，润滑系，起动系，冷却系，点火系五大系统。
关键词：发动机，故障现象，故障原因，排除方法
一燃料供给系统的故障分析与排除方法
（一）化油器不来油故障诊断
1故障现象
在确定电路无故障后，启动起动机。起动机开关接通后，发动机转动，但不启动或启动数秒后又熄火，并伴有化油器回火现象。往化油器加入少量汽油后能启动但随后熄火。无烟排出或排出时间极短。
2故障原因
（1）邮箱存油不足
（2）油箱盖气阀堵塞
（3）邮箱开关未打开
（4）邮箱内吸油管焊接处断裂
（5）油管接头松动
（6）邮箱吸油管堵塞
（7）汽车滤清器沉淀杯漏气
（8）汽油滤清器滤芯堵塞
（9）汽油滤清器中心螺栓沉淀漏气
(10) 汽油泵偏心轮和外摇臂接触处严重磨损
（11）汽油泵油杯衬垫漏气
（12）汽油泵内外摇臂接合处和内摇臂与膜片接杆结合处严重磨损
（13）汽油泵油杯进油口滤网堵塞
（14）汽油泵膜片破裂
（15）汽油泵进出油阀不密封
（16）化油器阻风门不能关闭
（17）化油器进油滤网处堵塞
(18) 化油器带速螺钉调整不当
3诊断与排除方法
（1）检查化油器浮子室内是否有油，若有面正常，则故障在内油路，若无油或油面过低，则故障在外油路。
（2）检查外油路故障先确认燃油箱已打开，燃油箱有油。再将化油器进油管接头摘下。用汽油泵手拉杆泵油，若不出油表明燃油箱内油已尽，燃油箱至油泵有堵组漏气外，汽油泵工作不良。
（3）检查外油路是否堵阻或漏气，用打气筒打气是，油道应畅通；堵住出气端打气时，各密封处不应有漏气现象；响燃油箱内打气时应能听到吹泡声。
（一）发动机排气管冒黑烟
这是由于柴油未完全燃烧而产生的黑色炭粒混在废气中引起的。
1、故障原因
（1）发动机负荷过大。
（2）喷油器雾化不良，喷油压力过低或有严重漏油现象。
（3）供油提前角太小致使供油过晚。
（4）空气滤清器堵塞，进气量少，氧气供应不足。
（5）喷油泵供油太多。
2、排除方法
（1）减轻负荷，不使拖拉机长时间超负荷工作。
（2）调整和更换喷油器。
（3）按规定调整供油提前角。
（4）对进气系统和滤清器进行保养，更换滤芯。
（5）调整喷油压力。
（二）发动机排气管冒蓝烟
这是由于燃烧室内进入了过量的机油而引起，俗称烧机油。
1、故障原因
（1）油底壳中机油过多。
（2）油环磨损严重，开口间隙过大，油环装反或有积炭胶结在槽内。
（3）活塞环开口未交错开。
（4）缸套与活塞间隙过大。
（5）空气滤清器（湿式）底壳油面过高。
（6）气门杆和导管配合间隙大。
2、排除方法
（1）排放出油底壳中多余的机油，使油面保持合适的高度。
（2）清洗或更换油环，重新安装活塞环。
（3）更换活塞和缸套。
（4）倒出空气滤清器底壳中多余的机油。
（5）更换新件。
（三）发动机排气管冒白烟
这也是一种常见的现象，气温较低时，刚启动的发动机转速低易排放白烟（主要是水汽），当转速正常时会逐渐消除，此种情况不属故障。另外，是由于冷却水道及密封部件的损坏，造成冷却水窜入燃油供给系（或油底壳），然后到达燃烧室，同废气一起排出，即形成白色烟雾。
1、故障原因
（1）气缸盖螺母松动，气缸垫损坏以及气缸盖、气缸套、气缸体出现裂纹或阻水圈失效等，使冷水窜入气缸。
（2）柴油中含水。
（3）供油提前角过大。
（4）气门间隙过小。
（5）喷油器、喷油泵偶件磨损严重。
2、排除方法
（1）重新按规定拧紧缸盖螺母，更换已损坏部件。
（2）更换合格柴油。
（3）调整供油提前角。
（4）调整气门间隙。
（5）对喷油泵、喷油器偶件进行研磨、选配或更换。
发动机诊断与排除发动机故障
1.[单选题] 汽油发动机启动困难原因是( )。
(A)混合气过浓或过稀
(B)点火不正时
(C)低压电路短路
(D)低压电路断路
参考答案：A
2.[单选题] 热车起动困难主要的原因是( )。
(A)供油不足
(B)火花塞有故障
(C)点火过早
(D)混合气过浓
参考答案：D
3.[单选题] 发动机启动困难，大多发生在( )。
(A)启动系
(B)点火系
(C)燃料系
(D)启动系、点火系、燃料系
参考答案：D
4.[单选题] 下列汽油发动机启动困难的现象之一是( )。
(A)有着火征兆
(B)无着火征兆
(C)不能启动
(D)顺利启动
参考答案：A
5.[单选题] 启动发动机时，无着火征兆，油路故障是( )。
(A)混合气浓
(B)混合气稀
(C)不来油
(D)来油不畅
参考答案：C
6.[单选题] 汽油发动机不能起动，检查电路，打开开关，电流表指示3－5A而不做间歇摆动，则可能( )。
(A)分电器各接头接触不实
(B)高压电路故障
(C)高压导线故障
(D)点火线圈断路
参考答案：B
7.[单选题] 下列汽油发动机不能启动的原因是( )。
(A)低压电路断路
(B)供油不足
(C)混合气过稀
(D)混合气过浓
参考答案：A
8.[单选题] 化油器发动机油路产生气阻将导致发动机( )。
(A)运行不稳
(B)不能启动
(C)爆振
(D)冒黑烟
参考答案：B
9.[单选题] 发动机相邻两高压分线插错，将会造成( )。
(A)动力不足
(B)起动困难
(C)不能启动
(D)运转不稳
参考答案：D
10.[单选题] 六缸发动机怠速运转不稳，拔下第二缸高压线后，运转状况无变化，故障在( )。
(A)第二缸
(B)相邻缸
(C)中央高压线
(D)化油器
参考答案：A
11.[单选题] 发动机运转不稳，消声器发出有节奏( )声。
(A)嘟嘟
(B)铛铛
(C)嗒嗒
(D)啦啦
第十章 发动机故障分析排除
第一节 发动机故障检查分析方法
1UZ—FE发动机所产生的故障，在外部表现上与化油器式发动机的故障基本相同，其故障分析的基本思路也相似，每个系统的检查都是按以下三个要素进行：(1)高气缸压缩压力；(2)正确的点火正时和强大的火花；(3)良好的空气—燃油混合气。
要特别记住，EFI(电子控制汽油喷射)系统的故障率是比较低的，必须确定故障原因是否真正出在EFI系统。首先要查明故障是否出在影响压缩压力的起动系统或发动机本身；或是出在影响正确点火正时和火花强度的点火装置(火花塞、高压线、点火线圈、分电器、点火器)上。然后对控制空气—燃油混合气的EFI系统进行检查。
检查起动系统、发动机或点火系统的方法，与检查化油器式发动机基本相同。而EFI系统的检查方法，则不同于化油器的检查。
图10—1列出了ECU控制系统的故障分析排除的基本程序；图10—2是利用万用表和丰田电脑控制系统(TCCS)检测器进行故障分析排除的程序。
为了迅速地查找故障源，首先必须了解故障出现时的情形、条件、如何发生以及是否已检修过等与故障有关的情况和信息。为此，必须认真听取客户对故障现象的描述。尽管客户的描述可能有误或不全面，也可能是自相矛盾的，但它常常有可能把握住问题的关键。最好的做法是：在听取客户的初步意见之后，思索—下，进行初步诊断检查是否有故障代码，随后询问—些有关的问题，并根据以往的经验来帮助确定或否定初步诊断的结论，同时，认真填写“发动机控制系统客户所述故障检查分析表” (如表10—1所示)，便于以后检查分析时参考。
在检查诊断代码时，如果不能确认故障代码，在基本检查中也不能确认故障原因，则应按表10—2中的数字顺序进行故障分析排除。表10—2中标有*号的电路可用丰田电脑控制系统(TCCS)检测器进行检查。
*可用丰田手持式检测器或分接盒进行诊断
图10—1 ECU控制系统故障诊断程序图
