电容器的串并联

电容的串并联关系

电容是电路中常见的元件之一，它可以存储电荷并在电路中起到储能的作用。在电路中，电容与其他元件的串并联关系是十分重要的。本文将探讨电容的串并联关系，以及在实际应用中的一些特殊情况。

一、电容的串联

电容的串联是指多个电容器按一定的方式连接在一起，形成一个串联电容电路。在串联电路中，电容器的正极与负极相连接，并且电荷在电容器之间依次流动。

串联电容器的总电容值可以通过公式计算出来。假设有两个电容器C1和C2，其电容分别为C1和C2，则它们串联后的总电容Ct可以表示为：1/Ct = 1/C1 + 1/C2。同理，当有多个电容器串联时，可以依次求得总电容。

例如，当C1 = 2μF，C2 = 3μF，C3 = 4μF时，它们串联后的总电容Ct可以计算为：1/Ct = 1/2 + 1/3 + 1/4 = 13/12μF。因此，串联电容的总电容值是13/12μF。

串联电容的特点是电压分配均匀，即串联电路中的每个电容器上的电压相等。这是因为在串联电路中，电压的总和等于各个电容器上的电压之和。因此，当多个电容器串联时，电压分配是均匀的。

二、电容的并联 电容的并联是指多个电容器的正极与正极相连接，负极与负极相连接，形成一个并联电容电路。在并联电路中，电荷可以同时通过每个电容器，流动方向相同。

并联电容器的总电容值等于各个电容器的电容之和。假设有两个电容器C1和C2，其电容分别为C1和C2，则它们并联后的总电容Cp等于C1 + C2。同理，当有多个电容器并联时，可以直接相加求得总电容。

例如，当C1 = 2μF，C2 = 3μF，C3 = 4μF时，它们并联后的总电容Cp等于2μF + 3μF + 4μF = 9μF。因此，并联电容的总电容值是9μF。

并联电容的特点是电压相同，即并联电路中的每个电容器上的电压相等。这是因为在并联电路中，电压相同且电荷相等的电容器，其电荷存储量相同。因此，当多个电容器并联时，它们的电压相等。

一、概述

本产品适用于并联在工频交流(50Hz或60Hz)电力系统中，用来提高功率因数，改善电压质量，降低线路损耗。

二、使用环境条件

安装运行地区的海拔高度不超过1000m，对于海拔高于此限值的地区可提供高原型电容器。安装地区环境空气温度下限为-25℃和-40℃。安装地区环境空气温度上限A、B和C表示：环境空气最高温度分别为40℃、45℃和50℃，环境空气24h平均最高温度分别为30℃、35℃和40℃。安装场所应无有害气体及蒸汽，应无导电性或爆炸性尘埃，应无剧烈的机械振动。

三、主要技术性能

1. 允许在1.1倍额定电压下长期运行，并可以在1.15倍额定电压下每24h中运行不超过30min。

2. 允许在由于过电压和高次谐波造成的有效值为额定电流的1.30倍的稳态过电流下运行。对于电容具有最大正偏差的电容器，稳态过电流允许达到额定电流的1.43倍。

3. 电容偏差为：-5%～+10%。

4. 损耗角正切值(在额定电压下、20℃时)

① 采用膜纸复合介质的产品不大于0.0012。

② 采用全膜介质的产品不大于0.0005(不含内熔丝)。带内熔丝的电容器损耗角正切值、在定货时协商确定。

5. 电容器分户内型和户外型，并有适合于湿热地区，高原地区及污秽地区等各种特殊环境用的产品。

6. 产品符合GB3983.1-89《低电压并联电容器》和GB3983.2-89《高电压并联电容器》标准及IEC871-1(1987)要求。

四、结构

1. 电容器主要由外壳和心子组成，外壳用薄钢板焊接制成，盖上焊有出线套管，两侧壁上均焊有供安装，吊运的吊攀，心子由元件、绝缘件组成。元件有用聚丙烯薄膜为介质与铝箱(极板)卷制而成的或用聚丙烯薄膜和电容器纸为介质与铝箱卷制而成。

2. 高电压并联电容器的内部联接一般为单相形式，用户需要时也可提供三相产品。 3. 部分高电压并联电容器内部每个元件都串有熔丝，能及时切除个别击穿的元件，保证电容器整体的正常运行。

龙源期刊网

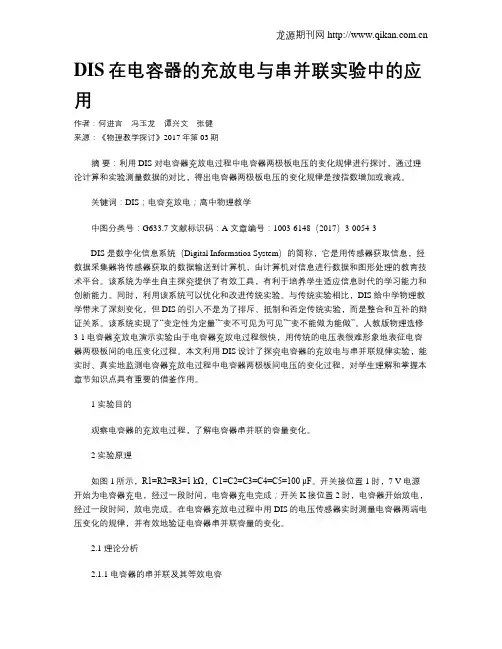

DIS在电容器的充放电与串并联实验中的应用

作者：何进言 冯玉龙 谭兴文 张健

来源：《物理教学探讨》2017年第03期

摘 要：利用DIS 对电容器充放电过程中电容器两极板电压的变化规律进行探讨，通过理论计算和实验测量数据的对比，得出电容器两极板电压的变化规律是按指数增加或衰减。

关键词：DIS；电容充放电；高中物理教学

中图分类号：G633.7 文献标识码：A 文章编号：1003-6148（2017）3-0054-3

DIS 是数字化信息系统（Digital Informatioa System）的简称，它是用传感器获取信息，经数据采集器将传感器获取的数据输送到计算机，由计算机对信息进行数据和图形处理的教育技术平台。该系统为学生自主探究提供了有效工具，有利于培养学生适应信息时代的学习能力和创新能力。同时，利用该系统可以优化和改进传统实验。与传统实验相比，DIS给中学物理教学带来了深刻变化，但DIS的引入不是为了排斥、抵制和否定传统实验，而是整合和互补的辩证关系。该系统实现了“变定性为定量”“变不可见为可见”“变不能做为能做”。人教版物理选修3-1电容器充放电演示实验由于电容器充放电过程很快，用传统的电压表很难形象地表征电容器两极板间的电压变化过程。本文利用DIS设计了探究电容器的充放电与串并联规律实验，能实时、真实地监测电容器充放电过程中电容器两极板间电压的变化过程，对学生理解和掌握本章节知识点具有重要的借鉴作用。

1 实验目的

观察电容器的充放电过程，了解电容器串并联的容量变化。

2 实验原理

如图1所示，R1=R2=R3=1 kΩ，C1=C2=C3=C4=C5=100 μF。开关接位置1时，7 V电源开始为电容器充电，经过一段时间，电容器充电完成；开关K接位置2时，电容器开始放电，经过一段时间，放电完成。在电容器充放电过程中用DIS的电压传感器实时测量电容器两端电压变化的规律，并有效地验证电容器串并联容量的变化。

并联电容器试验

为了改善功率因数和提高电能质量，在电力系统中运行着大量并联电容器（以下简称电容器），它们均必须按《电气设备交接试验标准》和《预防性试验标准》的有规定，进行交接与预防性试验。运行单位也可能有这样的经验，在对电容器进行预防性试验后，投运不久却出现成批损坏。因此，掌握正确的试验方法，进行合理的试验项目，能在减少试验工作量的同时，及时捡出不良电容器，对减少电容器，对减少电容器组的故障率是十分必要的。

1、绝缘电阻试验

绝缘电阻反映着绝缘在一定直流电压作用下，通过它的稳定传导电流的大小。电容器的绝缘电阻可分为两极对外壳和极间两部分。

（1）极间绝缘电阻没有实际意义

高压电容器是由若干元件先并联、再串联而成。只要被试品中有1-2个串联组的绝缘电阻较高，其极间绝缘电阻仍是呈现较高的数值，从而无法对极间的绝缘状态作出正确的判断，所以进行极间绝缘电阻试验实际上是没有意义的。而且，电容器极间电容量较大，用摇表来测量，很难得到稳定的数值，一不注意还会烧损摇表，因此，运行单位不必进行极间绝缘电阻测量。

（2）两极对外壳的绝缘电阻试验可检查出极对壳的绝缘状态

本项目属检查性试验，用2500V摇表，简单、方便，对检查套管是否受潮比较有效，交接与预防性试验均可进行。

对于单套管的电容器不进行本项试验。

2、极间电容量的测量

电容量是并联电容器的一个主要技术数据，电容量测量是交接与预防性试验的重要项目。

（1）测量电容量的意义

①在交接验收试验中，必须测量电容量，以确定是否与铭牌相符、是否符合国家标准GB3983.1-2-89《并联电容器》的有关要求。

②如果在验收试验中进行了极间耐压试验，则在试验前后均应测量电容量，以判断有无元件击穿。

③在运行中若发生单台熔断器动作或继保装置动作，必须测量电容量，以判断是否系电容器内部元件击穿短路或熔断器误动作等。 ④在预防性试验中应测量电容量，以判断电容器是否已有元件击穿。
