徽商银行总部基地建设项目 1#配电室变压器吊装方案

一、工程概述：

徽商银行总部基地的塔楼 1#配电室位于塔楼 22 层 (避难层 )东北角，层高约 90

多米，配电房设计 2 台容量 1600KVA和 1 台 1000KVA变压器， 1600KVA变压器技术参数为： WORD格式

专业资料整理

型号： SCB10-1600

外形尺寸： 长 X 宽 X 高 （带罩 2200X1600X2400）

单件重 ： 3900 KG （不含外壳重量）

变压器尺寸图

二、吊装进口选择及施工准备

由于原定的吊装开口被相关单位封闭， 经研究并与总包相关领导协调，拟定从施工电梯南侧与构造柱间开口处进入 ，利用现有总包单位的施工平臂吊车实施对变压器的吊装，具体如下：

1、利用 15 层施工电梯井南侧 （靠结构柱侧） 静高 3.6 米，宽 2.0 米。 WORD格式

专业资料整理

2、变压器进入方式，吊车垂直起吊，变压器侧向进入。

3、施工准备

变压器专用吊具一副

构造柱接钩用吊耳一副（见附图 1）

5 吨手拉葫芦两只

1 吨单链条葫芦一只

8 吨卸卡两只

4 吨卸卡若干

12#钢丝绳（八股头）数条（长度根据要求）

绳索 100 米（拉缆风绳用）

变压器滑动托架一副（变压器在平台平移用）

M16 膨胀螺栓六套

其他工具根据需要配置。

4、附图一（吊耳示意图）

俯视图 剖面图一 WORD格式

专业资料整理

剖面图二

三、吊装方法

1、南侧施工电梯停运，轿厢停放在零米。

2、22 层施工临时防护改造，使之能确保有宽约 2 米的开口保证变

压器顺利进入。

3、在楼层边环梁的内侧用膨胀螺栓固定一副临时接钩用起吊吊耳，

膨胀螺栓选 M16，吊耳固定板厚度选用 σ=16 毫米，吊板选用 σ=16 WORD格式

专业资料整理

毫米。（见附图二）

4、将变压器运至平臂吊车半径范围内，打开变压器罩壳顶部，将

制作的专用吊具固定在变压器一端， 另一端用钢丝绳栓固， 便于葫芦

调整。

5 有专用吊具端用五吨葫芦吊挂， 大钩与变压器上部距离控制在 1.5

米，钢丝绳与葫芦的夹角不大于 60 度。

6、变压器起吊离地面约 100MM ，停止约 5 分钟检查吊车刹车是否

完好，检查各捆绑点是否牢靠，检查指挥信号是否顺畅，然后在变压

器外下角部捆绑缆风绳。（见附图二）

附图二（变压器单机起吊状态） WORD格式

专业资料整理

7、以上准备妥当后，指挥人员缓慢指挥吊车起吊， 其起升过程必

须密切注意变压器设备与电梯井架的安全距离。

8、变压器起升到 22 层预定开口位置略高于平面 200 毫米处停止起

升，然后旋转平臂，缓慢靠向构筑物后停止转动，这时起吊用葫芦应

在构筑物侧。（详见附图三 ）

附图三（变压器品台接物状态） WORD格式

专业资料整理

9、采用预先准备好的五吨接钩葫芦钩在变压器专用吊具一端， 收

紧葫芦，然后缓慢松开吊装侧葫芦， 这时变压器自然向构筑物内进入，

直至葫芦无受力状态， 其变压器重心已在平台内， 拆除吊钩上的固定

卡扣。（详见附图四）

附图四（变压器接物抬吊状态） WORD格式

专业资料整理

10、将预先准备好的滚动托架放置在变压器底部，托架下部摆放

适当圆管，这时缓慢松开接钩葫芦，直至变压器一端落入托架，再缓

慢下降平臂吊车， 直至将外侧下部落入托架上， 稳定后拆下平臂吊钩

钢丝绳。

11、用准备好的 一吨手拉葫芦一端固定在 15 层消防水管的构架

上，另一端固定在变压器专用吊具上，收紧葫芦，解开接钩葫芦，轻

轻拉动一吨葫芦， 这时变压器将随着牵引进入平台层。 （详见附图五） WORD格式

专业资料整理

附图五（变压器载体平移状态）

12、第二台、三台吊装方法同上。

13、恢复平台原有的安全设施，拆除临时设施，吊装结束。

四、注意事项

1、拆除 22 层防护设施前要对 22 层临边先进行防护，要保证被拆除

或恢复时物体不落入下方，防止落物伤人，确保施工人员的安全。

2、施工人员进入现场必须带安全帽， 在 22 层施工必须戴安全带， 其

捆绑位置必须牢固。 WORD格式

专业资料整理

3、变压器本体起吊，操作动作必须缓慢可靠，防止碰伤设备。

4、使用的起重工具必须详细检查质量完好性，确保施工过程无意外

发生。

5、吊装过程，吊装指挥信号通畅，指挥人员必须精细指挥，及时调

整吊车及吊物的状态。

6、施工开始前要进行一次技术交底，要求参加的施工人员都能熟悉

与充分的了解，分工要明确，同一指挥。

五、简易应力计算

1、钢 丝 绳 采 用 φ 12.5 钢 丝 绳 ， 吊 装 变 压 器 单 根 受 力 约

（ 3900KG/4/0.749=1302KG）1500KG。

钢丝绳许用拉力：（12.5/2）2X3.14X1440/8=22078KG

注： 1440KG/mm2为钢丝绳破断拉力

8 为安全系数

实际承载为 1500KG，故本选择可行。

2、吊板选用：

a、 根据方案，吊板实际承载 3900KG/2=1950KG。

b、 吊板与横梁竖平面用 M16 螺栓连接，主要承载为抗剪切应力，

计划连接六只膨胀螺栓，受力按两只计算，根据规范一只

M16

抗剪

应力为

23.12KN/9.8=2347KG，两只螺栓受力为

4694KG。

c、 耳板受力，其最小截面为 16X50=80mm2,钢材的许用拉力为

235MPaX9.8X80=184240KG.

合集下载

变压器吊装方案

变压器吊装方案

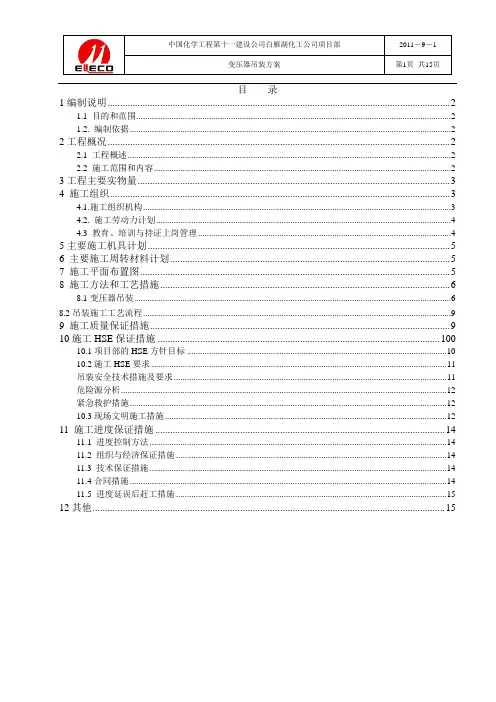

中国化学工程第十一建设公司白雁湖化工公司项目部 2011－9－1
