25K徐工汽车起重机技术参数
- 格式：doc
- 大小：221.00 KB
- 文档页数：5

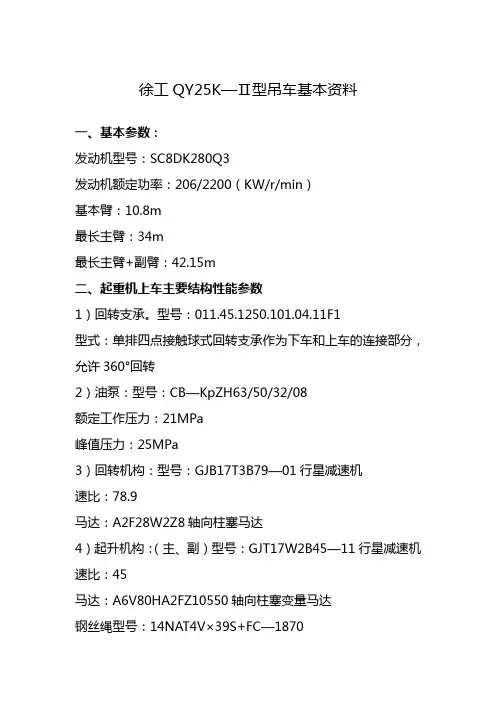

徐工QY25K-Ⅰ汽车起重机技术规格
二、QY25K-Ⅰ汽车起重机性能参数
1、起重机行驶状态主要技术参数表
类别 项 目 单 位 参 数
尺寸
参数 整 机 全 长 mm 12550
整 机 全 宽 mm 2500
整 机 全 高 mm 3380
轴 距 第一轴距 mm 4425
第二轴 距 mm 1350
重量
参数 行驶状态总质量 kg 29400
轴 荷 前 轴 kg 6200
后 轴 kg 23200
发动机额定功率 kw/rpm 206/2200
发动机额定扭矩 N、m/rpm 1112/1400
行
驶
参
数 最高行驶速度 km/h 75
最小转弯直径 m 22
最小离地间隙 mm 260
接近角 ° 16
离去角 ° 13
制动距离(车速为30km/h) m ≤10
最大爬坡度 % 30
百公里油耗 l ≤37
2、起重作业状态主要技术参数表
类别 项 目 单 位 参 数
主
要
性
能
参
数 最 大 额 定 总 起 重 量 t 25
最 小 额 定 工 作 幅 度 m 3
转 台 尾 部 回 转 半 径 m 3、065
最大起重力矩 基 本 臂 kN·m 1000
支腿距离 纵 向 m 5、14
横 向 m 6、0
起升高度 基 本 臂 m 10、7
最 长 主 臂 m 33、15
最 长 主 臂+副 臂 m 41、2
起重臂长度 基 本 臂 m 10、6
最 长 主 臂 m 33
最 长 主 臂+副 臂 m 41、15
工
作
速
度
参
数 起重臂变幅时间 起 臂 s 75
落 臂 s 45
起重臂伸缩时间 全 伸 s 100
全 缩 s 60
最 大 回 转 速 度 r/min 2、5
起 升
速 度 主起升机构 满载 m/min 75
空载 m/min 120
副起升机构 满载 m/min 75
空载 m/min 120
3、QY25K-Ⅰ汽车起重机起重性能表
表1 主臂起重性能表
工作幅度(m) 全 伸 支 腿,侧 方 、后 方 作 业 ;全 伸 支 腿,带 第 五 支 腿 360 度 作 业
基 本 臂 10、60 m 中长臂 15、08 m 中长臂 19、56 m 中长臂 24、04 m 中长臂 28、52m 全 伸 臂 33、00 m
起重量(kg) 吊臂仰角(°) 起升高度
(m) 起重量(kg) 吊臂仰角(°) 起升高度
(m) 起重量(kg) 吊臂仰角(°) 起升高度
(m) 起重量(kg) 吊臂仰角(°) 起升高度
(m) 起重量(kg) 吊臂仰角(°) 起升高度
(m) 起重量(kg) 吊臂仰角(°) 起升高度
(m)
3 25000 69 10、74
3、5 25000 66 10、5 17000 74 15、35
4 24000 62 10、22 17000 72 15、17 16000 76 19、89
4、5 22000 59 9、9 17000 70 14、97 16000 75 19、74 11000 78 24、4
5 20000 56 9、55 17000 67 14、75 16000 73 19、58 10800 77 24、27
5、5 18000 53 9、14 17000 65 14、5 15200 72 19、4 10500 76 24、13 8000 79 28、78
6 16100 49 8、68 16300 63 14、23 14100 70 19、2 10200 75 23、97 8000 78 28、65
6、5 14000 45 8、16 14100 61 13、94 13200 69 18、99 9800 73 23、8 8000 76 28、51 7000 79 33、15
7 12300 41 7、56 12400 59 13、61 12300 67 18、76 9300 72 23、62 8000 75 28、36 7000 78 33、02
8 9700 31 6、0 9900 54 12、88 9900 64 18、25 8500 69 23、22 7400 73 28、03 6500 76 32、74
9 7900 14 3、2 8100 49 12、01 8100 60 17、66 7800 67 22、77 6800 71 27、66 6000 74 32、43
10 6700 44 10、96 6800 57 16、99 7200 64 22、26 6300 69 27、24 5500 72 32、08
12 4900 30 8、01 4900 49 15、34 5400 59 21、05 5400 65 26、28 4600 69 31、27
14 3700 41 13、15 4200 53 19、55 4100 60 25、11 4000 65 30、3
16 2800 30 10、03 3300 46 17、68 3300 55 23、7 3100 61 29、15
18 2600 39 15、29 2600 50 22、01 2500 57 27、8
20 2100 30 12、05 2100 44 19、95 2000 52 26、23
22 1700 16 6、61 1600 37 17、4 1600 48 24、37
24 1300 30 14、07 1200 42 22、17
26 1000 19 9、01 900 37 19、49
28 700 30 16、09
30 500 26 13、94
倍 率 10 7 6 4 3 3
18 表2 QY25K汽车起重机副臂起重性能表(侧、后方)
注意:
1、表中额定起重量所表示的数值,就是在平整的坚固地面上本起重机能够保证的
最大起重量,此起重量不超过倾翻载荷的75%;
2、表中额定起重量包括吊钩与吊具的重量;
3、表中的工作幅度就是包括吊臂的变形量在内的实际值,因此一
定以工作幅度为依据进行起重作业;
4、只允许在7级风以下进行作业
5、表中起升高度及幅度均为参考值。
6、主臂起重性能表中所列参数就是指不带副臂时的额定起重量,当主臂臂头装有副
臂时,主臂的额定起重量根据实际情况,应减去900kg;
主臂仰角(°) 主 臂 33 m(支腿全伸)
副 臂 8、15 m
补 偿 角 (°)
0 15 30
幅度(mm) 起升高度(mm) 起重量(kg) 幅度(mm) 起升高度(mm) 起重量(kg) 幅度(mm) 起升高度(mm) 起重量(kg)
78 87 1 0 1900
75 1 8900 1750
72 128 0 1700
7 265 1 0 1600
65 175 0 1500
6 33600 1400
55 235 25 230
5 1 8900 900
4 5 300 400
倍率 1
吊钩重量 55kg 4、起升高度曲线
钩心距滑轮组中心最短距离
起
升
高
度
(m)
回转中心 工 作 幅 度(m) 主臂
副臂
