钢结构识图

钢结构图纸基本识图

1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；15．给水排水工程；16．AutoCAD绘图基础。

二：《土木建筑制图》

建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。重要的一课是识图、读图。

工程识图是专业性很强的一门学问。

——什么图可以作为预算的依据？

——哪些图可以计算出一件构造的工程量？

——从哪些图纸上可以计算出什么材料的实际耗用量？

——有了工程量数据怎么来计算它的价值？

——工程造价的依据有那些？

今天开始的课程将逐步获得答案。

1.1建筑识图与工程量计算（P151）

一、建筑识图

1、基本概念

国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。

2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。

一套完整的施工图应：

A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。

标准图

设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。

装修表

门窗表

B、建筑施工图（简称建施）

1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。 2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。

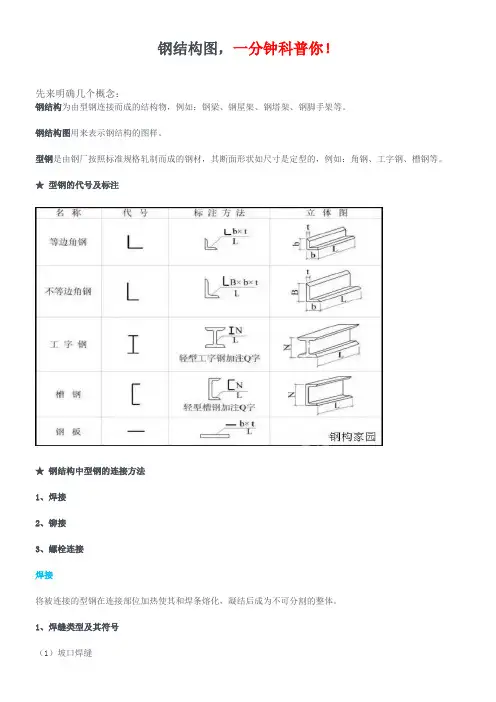

钢结构图，一分钟科普你！

先来明确几个概念：

钢结构为由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。

钢结构图用来表示钢结构的图样。

型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。

★ 型钢的代号及标注

★ 钢结构中型钢的连接方法

1、焊接

2、铆接

3、螺栓连接

焊接

将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。

1、焊缝类型及其符号

（1）坡口焊缝

（2）贴角焊缝

（3）塞焊缝

焊缝的图形符号和辅助符号

2、焊缝的标注

在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。

焊缝的标注方法

焊接标注示例

焊缝不连续时的画法及标注

当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线

铆接

用铆钉将两块或两块以上的钢板连接在一起

铆接分类

1、工厂连接

2、现场连接

铆钉类型

螺栓连接

1、焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接

2、连接方法

螺栓、孔、电焊铆钉图例

钢梁结构图

钢梁常用于大、中跨度桥梁中

钢梁的种类

1、钢板梁

2、钢桁梁

★ 下承式简支栓焊梁

★ 钢梁结构图的内容

1、设计轮廓图

2、节点图

3、杆件图

4、零件图

★ 设计轮廓图

★ 节点图

★ 节点构造图

★ 拼接板、填板的拼装

★ 立体图

★ 节点板详图

★ 杆件图

★ 零件图

钢屋架结构图

★ 概述

1、钢屋架

2、钢屋架结构图

屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。

★ 屋架简图

1、屋架简图又称屋架示意图、屋架杆件几何尺寸简图。

2、比例：1：100、1：200

3、单线条表示，杆件长度直接注在单线条旁边。

★ 屋架详图

1、图样：立面图，上弦实形辅助投影，剖面断面图。

2、比例：两种比例：

（1）杆件轴线采用较小比例（1：20，1：15）

（2）节点板、杆件、断面采用较**例（1：10，1：5）

钢结构识图，一分钟科普你！

先来明确几个概念：

钢结构为由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。

钢结构图用来表示钢结构的图样。

型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。

★ 型钢的代号及标注

?

★ 钢结构中型钢的连接方法

1、焊接

2、铆接

3、螺栓连接

焊接

将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。

1、焊缝类型及其符号

（1）坡口焊缝

（2）贴角焊缝

（3）塞焊缝

焊缝的图形符号和辅助符号

?

2、焊缝的标注

在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。

?

焊缝的标注方法

?

焊接标注示例

?

焊缝不连续时的画法及标注

当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线

?

铆接

用铆钉将两块或两块以上的钢板连接在一起

?

铆接分类

1、工厂连接

2、现场连接

铆钉类型

?

螺栓连接

1、焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接

2、连接方法

螺栓、孔、电焊铆钉图例

?

钢梁结构图

钢梁常用于大、中跨度桥梁中

钢梁的种类

1、钢板梁

2、钢桁梁

★ 下承式简支栓焊梁

?

★ 钢梁结构图的内容

1、设计轮廓图

2、节点图

3、杆件图

4、零件图

★ 设计轮廓图

?

★ 节点图

?

★ 节点构造图

?

★ 拼接板、填板的拼装

?

★ 立体图

?

★ 节点板详图

?

★ 杆件图

?

★ 零件图

?

钢屋架结构图

★ 概述

1、钢屋架

2、钢屋架结构图

屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。

★ 屋架简图

1、屋架简图又称屋架示意图、屋架杆件几何尺寸简图。

2、比例：1：100、1：200

3、单线条表示，杆件长度直接注在单线条旁边。

?

★ 屋架详图

1、图样：立面图，上弦实形辅助投影，剖面断面图。

钢结构图纸符号代表含义及识图常识

GJ钢架

GL钢架梁或GJL钢架梁

GZ钢架柱或GJZ钢架柱

XG系杆

SC水平支撑

YC隅撑

ZC柱间支撑

LT檩条

TL托梁

QL墙梁

GLT刚性檩条

WLT屋脊檩条

GXG刚性系杆

YXB压型金属板

SQZ山墙柱

XT斜拉条

MZ门边柱

ML门上梁

T拉条

CG撑杆

HJ桁架

FHB复合板

YG：压杆或是圆管（从材料表中分别）

XG：系杆

LG：拉管

QLG：墙拉管

QCG：墙撑管

GZL直拉条

GXL斜拉条

GJ30-1跨度为30m的门式刚架，编号为1号

1。算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这

种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做

为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看

不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，

钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大

的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。有许多是

重复或对称等。认真的看都会看出来。对于图纸的特点，我会在下面讲 2。算重量，因为钢结构的算量基本上全是按吨计（板按M2）。钢材+钢材就

是钢结构。而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。并做

出讲解。

3。统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路

1。我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢

结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件

看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一

张钢板怎么加工这样的东东的。我讲的图识别，其它就是03G102上面的东东，大

家有机会可以去下载看一下。闲言碎语不多讲，说说吧，钢结构图应该怎么看不头

痛。

把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部
