钢结构入门-识图

一、箍筋表示方法：

⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、 梁上主筋和梁下主筋同时表示方法 ：

⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、 梁上部钢筋表示方法：（标在梁上支座处）

⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、 梁腰中钢筋表示方法：

⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、 梁下部钢筋表示方法：（标在梁的下部）

⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

1建筑识图入门-----王燕龙

建筑设计说明

•（1）工程概况：本工程为高层住宅楼，地上共17层住宅楼，地下1层，地下室一层及架空层为储藏用房。此处设计人员没有表达清楚，架空层也是地上建筑，准确点说地上应该是18层，其中首层为储物间。示意图

钢筋混凝土剪力墙

•（2）钢筋混凝土剪力墙•混凝土简称——砼•剪力墙：是从力学角度分出来的概念，墙体垂直方向会受到从上往下的压力，水平方向会受到风霜雨雪的压力，两者交叉犹如剪刀，所以称之为剪力墙。

知识补充

剪力墙就是承重墙，他又称为结构墙，抗震墙或抗风墙。剪力墙是由钢筋混泥土浇筑成的墙体，承受竖向和水平作用的结构。剪力墙的抗侧移刚度很大，剪力墙结构可建得很高，主要用于12-30的住宅建筑，缺点是空间划分不灵活。剪力墙剪力墙

砌块

•砌块

砌体墙

•砌体墙

标高

•在房屋建筑中，规范规定用标高表示建筑物的高度，标高分为绝对标高和相对标高。施工图纸中还有建筑标高和结构标高的区别。绝对标高与相对标高

•绝对标高的零点：是以一个国家或地区统一规定的基准面作为零点的标高。•我国是把青岛附近黄海平均海平面定为绝对标高的零点，其他各地标高以此为基准。任何一地点相对于黄海的平均海平面的高差，我们就称它为绝对标高，俗称海波。

相对标高

•相对标高：一般以建筑物首层的绝对标高设为零点，其他与之比较，所计算的标高称为相对标高。

建筑标高和结构标高

•具体到图纸当中也有两种标高：

•建筑标高：指的是完成装饰面的高度。（如铺木地板、地砖以后的高度）

•结构标高：完成结构面的高度。（也就是刚打完混凝土后的标高，也就是俗称的毛坯面）

具体到本工程

•如本工程室内地坪+0.000相当于绝对标高为73.42，就是此地的标高比黄海平均海平面高73.42米。室内高差450，说的是室外比室内地坪低450㎜。•注：本工程设计图纸除总平面及标高以米计外，其余均以毫米计。示意图

层高

•层高：指的是上下楼面的垂直高度•具体到图纸：有地下室的层高•（1）基础顶面至楼面•（2）楼面到楼面（中间层）•（3）楼面到屋面（顶层）•注：没有地下室的话，是地面到楼面示意图

1 钢结构识图基础 一、施工图基本知识 在建筑钢结构工程设计中，通常将结构施工图的设计分为设计图设计和施工详图设计两个阶段。设计图设计是由设计单位编制完成，施工详图设计是以设计图为依据，由钢结构加工厂深化编制完成，并将其作为钢结构加工与安装的依据。 设计图与施工详图的主要区别是：设计图是根据工艺、建筑和初步设计等要求，经设计和计算编制而成的较高阶段的施工设计图。它的目的和深度以及所包含的内容是作为施工详图编制的依据，它由设计单位编制完成，图纸表达简明，图纸量少。内容一般包括：设计总说明、结构布置图、构件图、节点图和钢材订货表等。施工详图是根据设计图编制的工厂施工和安装详图，也包含少量的连接和构造计算，它是对设计图的进一步深化设计，目的是为制造厂或施工单位提供制造、加工和安装的施工详图，它一般由制造厂或施工单位编制完成，它图纸表示详细，数量多。内容包括：构件安装布置图、构件详图等。本书只介绍钢结构设计图的识读。 1．制图标准有关规定 （1）线型 在结构施工图中图线的宽度b通常为2．Omm、1．4mm、O．7mm、O．5mm、O．35mm，当选定基本线宽度为b时，则粗实线为b、中实线为O．5b、细实线为O．25b。在同一张图纸中，相同比例的各种图样，通常选用相同的线宽组。各种线型及线宽所表示的内容如表1-1。

2 （2）构件名称的代号 作业： 思考题——1，2 2．材料代号 钢材的牌号

3 1．普通碳素结构钢 碳素钢是以铁为基本成分，以碳为主要合金元素的铁碳合金。碳钢除含铁、碳外，还含有少量的有益元素锰、硅及少量的有害杂质元素硫、磷。普通碳素结构钢按其质量等级不同可分为A、B、C、D四个等级。其中A级一般不做冲击试验；B级做常温冲击试验；C级做0℃冲击试验；D级做-20℃冲击试验。因此D级质量最好，C、D级可用做重要的焊接结构。 普通碳素结构钢的牌号是由代表屈服点的字母Q、屈服点的数值以及质量等级和脱氧方法四个部分按顺序组成。“F”表示沸腾钢，“b”表示为半镇静钢，“Z”表示镇静钢，“TZ”表示特殊镇静钢。通常镇静钢和特殊镇静钢不标注符号。 例如：Q235-B．F表示钢材屈服点为235N／mm2，钢材的质量等级为B级，沸腾钢。 沸腾钢是在熔炼钢液中加人弱脱氧剂进行脱氧；镇静钢和特殊镇静钢是在熔炼钢液中加入强脱氧剂进行脱氧，脱氧彻底充分，质量比沸腾钢好，价格也比沸腾钢高；半镇静钢的价格和质量介于沸腾钢和镇静钢之间。 现行国家标准《碳素结构钢》(GB 700-88)将普通碳素结构钢分为Q195、Q215、Q235、Q255、Q275等五种牌号，其中Q235在使用、加工和焊接方面的性能较好，是钢结构中最常用的钢种之一。 2．优质碳素结构钢 优质碳素结构钢比普通碳素结构钢杂质含量少、性能优越。优质

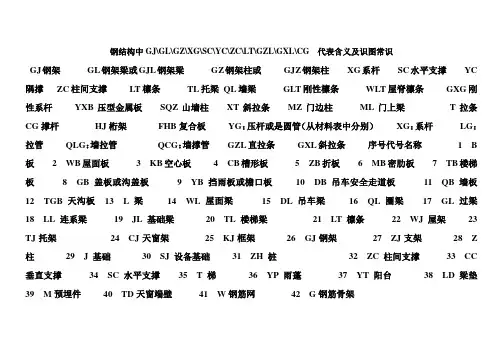

钢结构中GJ\GL\GZ\XG\SC\YC\ZC\LT\GZL\GXL\CG 代表含义及识图常识

GJ钢架 GL钢架梁或GJL钢架梁 GZ钢架柱或 GJZ钢架柱 XG系杆 SC水平支撑 YC隅撑 ZC柱间支撑 LT檩条 TL托梁 QL墙梁 GLT刚性檩条 WLT屋脊檩条 GXG刚性系杆 YXB压型金属板 SQZ山墙柱 XT斜拉条 MZ门边柱 ML门上梁 T拉条

CG撑杆 HJ桁架 FHB复合板 YG：压杆或是圆管（从材料表中分别） XG：系杆 LG：拉管 QLG：墙拉管 QCG：墙撑管 GZL直拉条 GXL斜拉条 序号代号名称 1 B板 2 WB屋面板 3 KB空心板 4 CB槽形板 5 ZB折板 6 MB密肋板 7 TB楼梯板 8 GB盖板或沟盖板 9 YB挡雨板或檐口板 10 DB吊车安全走道板 11 QB墙板

12 TGB天沟板 13 L梁 14 WL屋面梁 15 DL吊车梁 16 QL圈梁 17 GL过梁

18 LL连系梁 19 JL基础梁 20 TL楼梯梁 21 LT檩条 22 WJ屋架 23

TJ托架 24 CJ天窗架 25 KJ框架 26 GJ钢架 27 ZJ支架 28 Z柱 29 J基础 30 SJ设备基础 31 ZH 桩 32 ZC柱间支撑 33 CC垂直支撑 34 SC水平支撑 35 T梯 36 YP雨蓬 37 YT阳台 38 LD梁垫
