8051单片机指令

单片机setb指令

一、引言

单片机是一种集成电路，它包含了处理器、存储器、输入输出接口等多种功能。在单片机编程中，setb指令是一种常用的指令，它可以将某个IO口置高。本文将对setb指令进行详细介绍。

二、setb指令的概述

setb指令是8051系列单片机中的一个汇编指令，其功能为将某个IO口置高。其语法如下：

setb bit

其中，bit为需要置高的IO口的位地址。

三、setb指令的使用方法

1. 确定需要置高的IO口

在使用setb指令之前，首先需要确定需要置高的IO口。在8051系列单片机中，每个IO口都有一个唯一的位地址。例如P0口的位地址为80H，P1口的位地址为90H等。

2. 编写程序

编写程序时，需要使用汇编语言，并在程序中调用setb指令。以下是一个简单示例代码：

MOV P0, #00H ; 将P0端口初始化为低电平

SETB P0.0 ; 将P0.0端口置高

END ; 程序结束

以上代码中，首先将P0端口初始化为低电平，并使用SETB P0.0将P0.0端口置高。

四、setb指令与其他相关指令的比较

在单片机编程中，除了setb指令外，还有其他一些相关的指令，例如clr、mov等。下面将对这些指令进行简要比较。

1. setb与clr指令

setb指令用于将某个IO口置高，而clr指令则用于将某个IO口置低。两者功能相反，但使用方法类似。

2. setb与mov指令

mov指令是单片机编程中最基本的汇编指令之一，其功能为将数据从一个寄存器或内存位置复制到另一个寄存器或内存位置。而setb指令则只能用于IO口的置高操作。

五、setb指令的注意事项

1. setb指令只能用于将某个IO口置高，不能用于将某个IO口置低。

2. 在使用setb指令之前，需要确定需要置高的IO口的位地址。

3. 在编写程序时，需要使用汇编语言，并在程序中调用setb指令。

六、结论

80c51汇编语言指令

80C51汇编语言是一种常用的低级程序设计语言，广泛应用于嵌入式系统中。它是基于Intel 8051系列单片机的指令集架构，具有高效、灵活、可靠的特点。本文将介绍80C51汇编语言的一些常用指令。

一、MOV指令

MOV指令是80C51汇编语言中最基本、最常用的指令之一，用于将数据从一个寄存器或内存位置复制到另一个寄存器或内存位置。例如，MOV A, #25H表示将立即数25H复制到A寄存器中。

二、ADD指令

ADD指令用于执行两个操作数的相加运算，并将结果存储在目标操作数中。例如，ADD A, R0表示将A寄存器和R0寄存器中的数据相加，并将结果存储在A寄存器中。

三、SUBB指令

SUBB指令用于执行两个操作数的减法运算，并将结果存储在目标操作数中。与ADD指令不同的是，SUBB指令会考虑进位位的值。例如，SUBB A, R1表示将A寄存器中的数据减去R1寄存器中的数据，并将结果存储在A寄存器中。

四、MUL指令

MUL指令用于执行两个操作数的乘法运算，并将结果存储在累加器A和可选的乘法寄存器B中。例如，MUL AB表示将累加器A和B中的数据相乘，并将结果存储在A和B中。

五、DIV指令

DIV指令用于执行两个操作数的除法运算，并将结果存储在累加器A和可选的余数寄存器B中。例如，DIV AB表示将累加器A和B中的数据相除，并将商存储在A中，余数存储在B中。

六、JC、JNC指令

JC指令用于在条件跳转时执行跳转操作，如果进位标志位(C)为1，则执行跳转。JNC指令则相反，只有当进位标志位为0时才执行跳转。

七、JZ、JNZ指令

JZ指令用于在条件跳转时执行跳转操作，如果零标志位(Z)为1，则执行跳转。JNZ指令则相反，只有当零标志位为0时才执行跳转。

八、CJNE指令

CJNE指令用于在条件跳转时执行跳转操作，它比较两个操作数的值，并根据比较结果来确定是否执行跳转。如果两个操作数相等，则不执行跳转；如果不相等，则执行跳转。

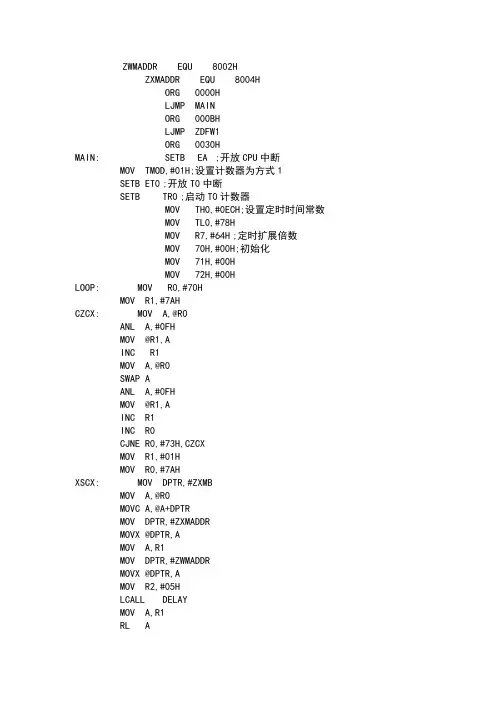

ZWMADDR EQU 8002H

ZXMADDR EQU 8004H

ORG 0000H

LJMP MAIN

ORG 000BH

LJMP ZDFW1

ORG 0030H

MAIN: SETB EA ;开放CPU中断

MOV TMOD,#01H;设置计数器为方式1

SETB ET0 ;开放T0中断

SETB TR0 ;启动T0计数器

MOV TH0,#0ECH;设置定时时间常数

MOV TL0,#78H

MOV R7,#64H ;定时扩展倍数

MOV 70H,#00H;初始化

MOV 71H,#00H

MOV 72H,#00H

LOOP: MOV R0,#70H

MOV R1,#7AH

CZCX: MOV A,@R0

ANL A,#0FH

MOV @R1,A

INC R1

MOV A,@R0

SWAP A

ANL A,#0FH

MOV @R1,A

INC R1

INC R0

CJNE R0,#73H,CZCX

MOV R1,#01H

MOV R0,#7AH

51单片机djnz指令用法

DJNZ（Decrement and Jump if Not Zero），即减一并跳转指令，是8051单片机中的一条有条件跳转指令。该指令用于将一个存储器寄存器的值减一，然后检查是否不等于零，如果不等于零则跳转到指定的目标地址，如果等于零则执行下一条指令。

先来看看DJNZ指令的语法：

DJNZ d, offset

其中，d表示一个寄存器或直接寻址的存储器操作数，offset表示有符号的跳转偏移量。d可以是R0-R7，也可以是内部RAM的一个地址。

下面是DJNZ指令的执行步骤：

1. 将d所表示的存储器寄存器的值减一。

2. 检查减一后的值是否不等于零，如果不等于零则继续执行下一条指令；如果等于零则跳转到offset指定的目标地址。

DJNZ指令的作用是通过循环控制实现特定的计算或操作。通常将其与INC或DEC指令配合使用，可以实现简单的计数、累加或累减功能。

下面是一个例子，演示如何使用DJNZ指令实现一个简单的循环计数器：

```

ORG 0

MOV R0, #10 ; 设置计数器初始值为10 LOOP:

INC A ; A寄存器自增

DJNZ R0, LOOP ; 通过DJNZ指令判断R0是否为0，如果非零则跳转到LOOP处继续循环

...

```

上述代码中，首先将计数器R0的值设为10，然后通过INC指令将A寄存器的值自增，然后使用DJNZ指令判断R0是否为0。如果不为0，则跳转到LOOP处继续循环，否则执行循环之外的代码。通过这种方式，可以实现循环计数器的功能。

在使用DJNZ指令时，需要注意以下几点：

1. DJNZ指令只能用于有符号跳转，即offset是一个有符号的跳转偏移量。范围为-128到+127。

2. DJNZ指令只能用于有限的寻址方式，包括直接寻址、间接寻址、寄存器的直接寻址和间接寻址。

3. DJNZ指令不能用于累加寄存器A。
