第一章：电线电缆基础知识
一、产品的定义与类型
二、基本结构
三、主要用途
四、电线电缆的性能
五、电线电缆的分类
六、型号
七、命名
第二章 公司常用电缆型号说明及使用范围
一、产品的定义与类型
1、定义：
电线、电缆是指用于电力、通信及相关传输用途的材料。
“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为——电线；如：BV1.5线
没有绝缘的称为——裸电线；如：LGJ-240/55
既有导体和绝缘层，有时还加有防止水份侵入的严密内护层，或还加机械强度大的外护层，结构较为复杂，截面积较大的产品称为——电缆；
如：ZR-YJV -0.6/1kV 3x150+1x95 mm2（上海）
导体截面积较大的（＞6mm2）称为——大电线；ZR-YJV-0.6/1kV 4x16mm2（上海）
导体截面积较小的（≤6mm2）称为——小电线；ZR-105-BVV-1*2.5（盘北）
绝缘电线又称为布电线；如：BV4、BV6
2、类型
主要包括裸导线、绝缘电线、耐热电线、屏蔽电线、电力电缆、控制电缆、通信电缆、射频电缆等。
二、基本结构
精品文档
.
精品文档
.
电线、电缆由导体（导线）、绝缘层、屏蔽、绝缘线芯、保护层等基本部分组成。根据不同需要的电线、电缆是按照由上述某些或全部组成内容组成的集成体。
国标中电缆描述原则：导体→绝缘→内护层→外护层→铠装型式。
以下对电力电缆的结构单元作简单介绍。
1、导体（或称导电线芯）
其作用是传导电流，有实芯和绞合之分，材料有铜、铝、银，铜包钢、铝包钢等，主要用的是铜和铝，铜的导电性能比铝要好得多。
2、耐火层
只有耐火型电缆有此结构，其作用是在火灾中电缆能经受一定时间。现在使用的材料主要是云母带。火灾中，电缆会很快燃烧，因为云母带的云母片耐高温，且又有绝缘作用，在火灾中能保护导体运行一定时间。
弱电常用线缆
75欧姆SYV系列实芯聚乙烯绝缘
产品说明：通常用于电视监控系统的视频传输，适合视频图像传输。
============================
75欧姆SYWV系列物理发泡聚乙
产品说明：通常用于卫星电视传输以及有线电视传输等，适合射频传输。
===============================
RG-58--96#-镀锡铜编织-50欧
产品说明：通常用于弱电视频图像传输或HFC网络等。
===========================
AVVR或RVV护套线
产品说明：通常用于弱电电源供电等。
====================
AVVR或RVV圆形双绞护套线
产品说明：通常用于弱电电源供电等。
=========================
扁型无护套软电线或电缆AVRB
产品说明：通常用于背景音乐和公共广播，也可做弱电供电电源线。
============================
绞型双芯电源线(AVRS或RVS)
产品说明：通常用于公共广播系统/背景音乐系统布线，消防系统布线。
============================
金银线(也叫：音箱线)
产品说明：用于功放机输出至音箱的接线。
====================
铜芯聚氯乙烯绝缘安装用电缆
产品说明：用于弱电供电电源线，一般适合做供电电流较大的主干电源供电。
=======================
铜芯聚氯乙烯绝缘聚氯乙烯护套线
产品说明：通常用于弱电系统中供电电源线。
===========================
铜芯聚氯乙烯绝缘屏蔽聚氯乙
产品说明：带屏蔽形，通常用于弱电信号控制及信号传输，可防止干扰。有多芯可供选择，例如：RVVP2*线径，RVVP3*线径，RVVP5*线径......
======================
目 录
第一部分 基础知识
一、电线电缆的定义：
电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品。
二、电线电缆的分类
随着社会的飞速发展，科学技术的不断进步，电线电缆的品种越来越多，目前粗略统计有一千多种，两万多个规格。根据制造工艺、结构特点、功能要求、产品的用途可以分为五大类：
1、裸电线----指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材。
2、电力电缆---电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的线材产品。其中包括1—500kV及以上各种电压等级、各种绝缘的电力电缆。
3、电气装备用电线电缆---从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线，各种工农业用的电气安装线和控制信号用的电线电缆。这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件来确定电缆的结构和性能。因此，除了那些大量通用产品外，还有许多专用的特种电缆。
4、通信电缆和光缆----通信电缆是传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆。HYV MHYV SYV-75（射频电缆原先生产）。
5、电磁线；
三、电线电缆的型号
每一种电线电缆都有其名称，电缆型号一般用一系列汉语拼音字母和阿拉伯数字来表示的。一个完整的型号由以下七部分组成，即构成电缆的各个组成部分：
类别用途 导体 绝缘 护层 特征 外护套 派生 1 2 3 4 5 6 7
1- 分类或用途号，用拼音的首字母表示。如JK表示架空线；C表示船用电缆；K表示控制电缆等等。
2- 导电线芯代号。如T铜；L铝；G钢；H合金等。
3- 绝缘层代号。如X橡皮绝缘；V聚氯乙烯绝缘、Y聚乙烯绝缘、E乙丙橡胶绝缘等。
4- 护层代号。如V聚氯乙烯护套、Y聚乙烯护套等。
5- 形状特征代号。如B扁平、Z中型、Q轻型、R软等。

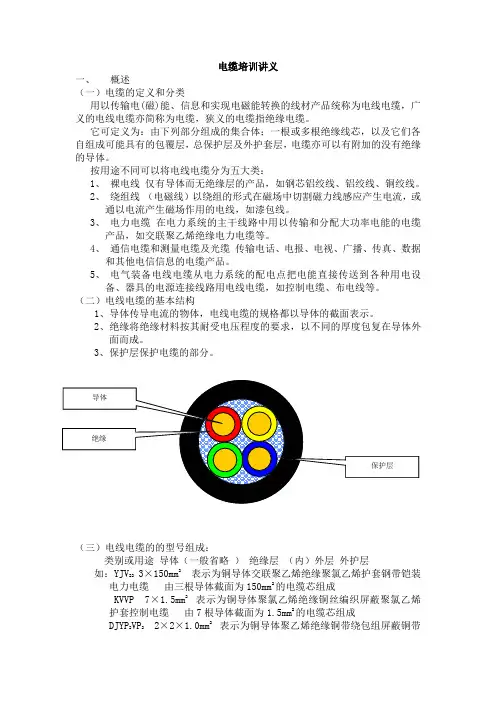

电缆培训讲义
一、 概述
（一）电缆的定义和分类
用以传输电(磁)能、信息和实现电磁能转换的线材产品统称为电线电缆，广义的电线电缆亦简称为电缆，狭义的电缆指绝缘电缆。
它可定义为：由下列部分组成的集合体；一根或多根绝缘线芯，以及它们各自组成可能具有的包覆层，总保护层及外护套层，电缆亦可以有附加的没有绝缘的导体。
按用途不同可以将电线电缆分为五大类：
1、 裸电线 仅有导体而无绝缘层的产品，如钢芯铝绞线、铝绞线、铜绞线。
2、 绕组线 （电磁线）以绕组的形式在磁场中切割磁力线感应产生电流，或通以电流产生磁场作用的电线，如漆包线。
3、 电力电缆 在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，如交联聚乙烯绝缘电力电缆等。
4、 通信电缆和测量电缆及光缆 传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆产品。
5、 电气装备电线电缆从电力系统的配电点把电能直接传送到各种用电设备、器具的电源连接线路用电线电缆，如控制电缆、布电线等。
（二）电线电缆的基本结构
1、导体传导电流的物体，电线电缆的规格都以导体的截面表示。
2、绝缘将绝缘材料按其耐受电压程度的要求，以不同的厚度包复在导体外面而成。
3、保护层保护电缆的部分。
（三）电线电缆的的型号组成：
类别或用途 导体（一般省略 ） 绝缘层 （内）外层 外护层
如：YJV22 3×150mm2 表示为铜导体交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆 由三根导体截面为150mm2的电缆芯组成
KVVP 7×1.5mm2 表示为铜导体聚氯乙烯绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆 由7根导体截面为1.5mm2的电缆芯组成
DJYP2VP2 2×2×1.0mm2 表示为铜导体聚乙烯绝缘铜带绕包组屏蔽铜带保护层 绝缘 导体 绕包总屏蔽聚氯乙烯护套计算机电缆 由2对2根导体截面为1.0mm2的电缆芯组成线对组成
