组态王软件介绍
1 / 23
3、系统软件

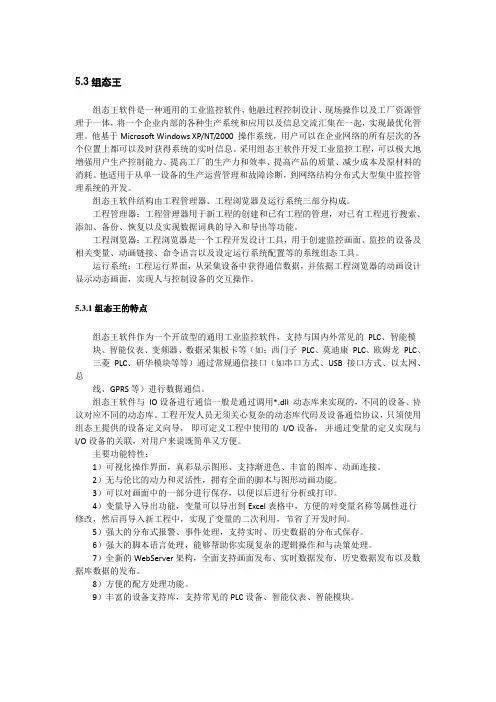

组态王软件介绍
本系统采集控制软件选用中国外乡软件厂商北京亚控科技开展生
产的，国内最早的商用组态软件“组态王〞 。截止到 2021 年底，“组态王〞已在
国内装机量有 10 万套，成功地应用于我国工业领域的各行各业，例如石油、化
工、电力、冶金、造纸、橡胶、环保、机械制造等等， 在中国使用的监控软件中，
组态王拥有国内最多的用户。 像国外众多的软件一样， 组态王软件也经过了一个
开展例程：
1995 年——组态王
1996 年——组态王
1997 年——组态王
1998 年——组态王
1999 年——组态王
2000 年——组态王 for Internet
2001 年——组态王、组态王电力专业版
2002 年——组态王
2003 年——组态王
2005 年——组态王
2006 年——组态王
2007 年——组态王
下面介绍组态王通用强大的功能。
3.1.1 根本人机界面功能
通过本功能完成画面组态。
1.快速便捷的应用设计
用组态软件构造 “监控和数据采集系统〞 的好处之一就是能大大缩短开发时间，并能保证系统的质量。 能快速便捷地进行图形维护和数据采集是此类系统的关键点。组态王正是提供了丰富的快速应用设计的工具。
(1)方便实用的工程管理 组态王提供方便实用的管理工具——工程管理
器。工程管理器是一个独立的可执行文件， 用来管理本机的所有组态王工程， 可以实现工程的压缩备份， 备份恢复，数据词典的导出导入， 实现开发和运行系统的切换等。
(2).集成的开发环境 最新设计的组态王工程浏览器为用户提供了便利的集成开发环境。工程设计者可以在工程浏览器中查看工程的各个局部， 可以查看画
面、数据库、配置通讯驱动程序、设计报表；可以完成系统的大局部配置。 组态王软件介绍
2 / 23
工程浏览器采用树形结构，操作简单方便，容易接受。在工程浏览器中，用户也可以方便地切换到组态王开发环境和运行环境。
(3).功能强大、易用的绘图工具 目前用简单的示意性图形已经缺乏以表示工业现场复杂的生产过程， 用户普遍要求更加丰富多彩、 生动逼真的画面。 为满足此要求，组态王提供了丰富的绘图工具， 并尽可能使绘图工具的使用方法容易掌握。
组态王工具箱中提供的绘图工具包括直线、折线、圆弧、矩形〔方形〕 、圆
角矩形、圆形〔椭圆〕等工具。它们的使用方法与一般绘图软件〔如“画笔〞 〕大致相同，设计者不需专门的培训即可使用。
(4).灵活的便捷菜单 使用组态王的过程中，用户可以随时按下鼠标右键来得到上下文相关的快捷菜单。 这种方式比普通的菜单命令更容易使用， 将大幅度地提高开发应用系统的效率。
(5).支持无限色和过渡色 组态王调色板改为支持无限色，支持二十四种过渡色效果，组态王的任一种绘图工具都可以使用无限色， 大局部图形都支持过渡色效果，巧妙地利用无限色和过渡色效果， 可以使您轻松构造面无限逼真、 美观的画面。
(6).图形对象丰富的动画效果 图形界面上的任何对象或复合对象都可以随着过程参数的改变而变换状态， 以产生动画效果。 图形对象与过程参数建立变化对应关系的过程称为“动画连接〞 。
图形对象可以按动画连接的要求改变颜色、 尺寸、位置、填充百分比等属性。一个图形对象可以同时定义多个连接。 把这些动画连接组合起来， 应用软件将呈现出令人难以想象的图形动画效果。
图形对象可以进行的“动画连接〞包括：
属性变化：包括线属性、填充属性、文本色
位置与大小变化：包括水平和垂直移动、缩放、旋转、填充值输出：包括模拟值输出、离散值输出、字符串输出
用户输入：包括模拟值输入、离散值输入、字符串输入滑动杆输入 : 包括水平滑动杆输入、垂直滑动杆输入特殊：包括闪烁、隐含两种
命令语言连接： 包括鼠标或等价键按下时、 弹起时和按住时可执行的功能强大的命令语言程序
提示文本：每个根本图素都可以定义一个提示信息条
动画连接的定义非常简单。 以旋转连接为例， 设计者只需给出旋转的偏转角度和对应的过程参数的数值即可。定义的全过程都反映在一个简单的对话框中。 组态王软件介绍
3 / 23
(7).动画连接向导 通过可视化图形操作，直接完成移动、旋转的动画连接定义。
(8).图形界面 “监控和数据采集系统〞必须有易于使用的图形界面。
当今的应用系统变得越来越复杂， 操作者希望系统能提供容易理解而且灵活可靠的操作方式。 设计者也希望能有快速而强大的系统开发工具。 数千次成功的工程实践证明，组态王正是这样一种能满足多数设计者需要的系统开发工具。
(9).大画面和导航图 一个复杂的工艺流程有时很难在一个屏幕大小的画面
上表达出来， 如果分开为多个画面， 那么首先是不能表达工艺流程的完整性， 其次
在操作和浏览上造成不便。 组态王支持大画面和导航图， 设计者可以将画面制作
成 4 个 1024X768屏幕大小的画面，通过画面的滚动条或导航图来选择浏览的画面局部。
(10).方便快捷的变量替换 组态王中，提供了多种变量替换方式， 可以在工程的不同范围——如整个工程或画面——中使用不同的替换方式进行变量替换。变量替换方式可以有： 变量使用替换、 变量名称替换、 站点名称替换和外来变量替换。替换的范围可以选择整个工程、画面组、画面或画面组中的图素。
(11).画面管理功能 面对大量纷繁复杂的画面和变量列表， 要找到一个想要使用的画面或变量实属不易。 在组态王中， 不但提供了对设备列表、 和变量列表
的排序按照列表项的排序功能，而且还提供了变量的查找功能、画面按照名称、画面描述或画面文件名称的排序功能，画面的查找功能。
为方便画面管理，提供了画面分组管理功能。用户可以创立 9 层，每层 256
个画面组的组列表。在画面组间可以进行画面的复制、移动和粘贴。
2.丰富的可扩充的图形库 设计者利用系统提供的图库， 可以轻松构造自己
需要的图形。
(1).大量的标准工业元件 组态王系统内部提供了一个全新的庞大的图形
库，包含了大量预先建立好的组合图形对象，比方控制按钮、指示表、阀门、电
机、泵、管路和其他标准工业元件。图库中的元素称为“图库精灵〞 ，使用“图
库精灵〞将极大地加快应用系统的构造。
(2).面向对象的设计 图形库中的对象之所以称为 “图库精灵〞，因为它不仅仅是一组图形， 更包含了丰富的动画连接。 一个图形精灵实际上就是一个已定义对象全部条件的小型应用，它包括以下这些内容〔对不同的精灵略有不同〕 ：组成精灵的图形对象、触发动画效果的过程参数〔变量〕 、动画连接。
设计者可以简单地从图库中取出图库精灵并放到自己的应用中， 并按照需要的大小缩放它，图库精灵任意缩放也不会失真。
图库精灵可作为一个整体来修改属性〔包括动画连接〕 ，修改的全过程都在 组态王软件介绍
4 / 23
一个简单的对话框中完成。
(3).扩展图库 为满足不同行业用户的需要，图库被设计成可扩充的。设计者可以创立图库精灵， 把它们参加到图库中去， 或者把不再需要的精灵从图库中
删除。设计者还可以创立新的图库。
创立一个新的图库精灵非常简单： 在画面上绘制精灵的外观， 定义所有的动
画连接，选择好对象，最后用菜单命令创立精灵，并把它放入图库。
另外，组态王提供功能：用户绘制图形，定义好动画连接后，可以生成关于
图形的描述程序，通过编制程序，动态控制图形外观。
创立一个新的图库也同样简单，只需使用菜单命令并输入新图库的名称。
设计者自己定义的图库精灵，其使用方法与系统定义的精灵相同。
3.对多媒体的支持
组态王进一步完善了对多媒体的支持。
充分利用这些特
性，用户可以设计出更容易被接受和使用的人机界面。
(1).嵌入图片
组态王可以嵌入各种各样格式的图片，例如
BMP、GIF、JPG、
JPEG、PNG等。图形的颜色仅受显示系统的限制〔不局限于 256 色〕。图形大小
可根据需要任意调整。
对于位图，支持透明操作。 用户可以指定位图中的任一种颜色透明。 经过透
明处理后，位图中这种颜色的地方可以显示出背景图像。
对于 gif 格式的图形，支持原有的动画效果，用户可轻松构造符合自己需要
的画面效果。
使用嵌入的图片后，设计者的画面将更加生动逼真。
(2).使用声音 组态王的 PlaySound函数用于直接播放一个声音文件 〔 .WAV〕，
您可以根据需要在任意时刻调用它。比方作为语音报警。组态王的 DisplayMCI
函数提供了对多媒体设备的一个通用接口， 具有强大的控制能力。 您甚至可以用
它播放一段电影〔 VCD〕。例如在一工业控制系统中显示来自摄象机的实时视频
图象，并且通过组态王控制摄象机云台的运动。
下面的例子演示播放 CD唱片中第 3 支歌曲的命令语言。 [13]
DisplayMCI( "PLAYCD"， 3 )；
停止播放 CD
DisplayMCI( "STOPCD"， "" ) ；
播放背景音乐 MIDI 格式
DisplayMCI( "PLAYMIDI"， "c:\" ) ；
注意：播放声音需要有声卡、扬声器等硬件设备的支持。
(3).播放动画 组态王具有播放动画的控件， 用户可以使用此控件来播放 AVI
动画。
