组态王软件的应用

成都纺织高等专科学校学报　Ｊｏｕｒｎａｌ　ｏｆ　Ｃｈｅｎｇｄｕ　Ｔｅｘｔｉｌｅ　Ｃｏｌｌｅｇｅ　第３　１卷第４期（总第１　１　４期）　２０　１　４年１　０月　Ｖｏ１．３　１，Ｎｏ　

文章编号：１００８—５５８０（２０１４）０４一ｏ４ｌ—ｏ４　

组态王软件在住宅小区立体停车库中的应用　

阮文韬，王梅　

（成都纺织高等专科学校电气工程学院，四川成都６１　１７３１）　

摘要设计了以组态王软件为监控平台的住宅小区立体停车库。介绍了系统的设计方案、ＰＬＣ程　序的设计以及组态监控界面的制作。在该系统工作过程中，可实现ＰＬＣ控制系统与组态王监控界面数　

据的实时交换。　关键词ＰＬＣ组态王监控系统　

中图分类号：ＴＰ２７７　文献标识码：Ａ　

Ｏ　引言　

本文提出了利用组态软件实现住宅小区立体　

停车系库的监控功能。利用三菱ＦＸ　系列的　

ＰＬＣ作为下位机进行现场控制，工控机作为上位　

机运行组态软件实现实时监控，设计了一套住宅　

小区立体停车库监控系统。　

１　系统方案设计　

本文所设计的住宅小区立体停车库监控系　

统，以组态王软件为平台，实时监控车位状况，做　

到立体车库系统集中管理、实时监控的功能。利　

用组态软件的历史数据功能统计车位数据，同时　

能够实现报警功能。　

该控制系统采用“总站＋分站＋ＰＬＣ＋现场　

操作机构（按钮、行程开关、接触器、电动机等）”　

的典型结构，我们在分站中安装了ＫｉｎｇＶｉｅｗ组态　

软件形成一个分站系统，通过这个分站系统来监　

控ＰＬＣ的运行情况，控制立体车库车辆存取，并　

和ＰＬＣ进行实时数据交换¨］。住宅小区地下停　

车场采用了多个立体车库，便用多个分站系统来　

分别控制。多个分站系统利用以太网将数据传输　

到总站中，实现数据的传递与交换　］。见图１，立　

体车库监控系统结构图。　图１　立体车库监控系统结构图　

２　ＰＬＣ程序设计　

住宅小区立体车库控制系统采用ＰＬＣ控制，　

分为全自动，半自动两种工作状态。在全自动状　态下，当接收到存取指令后，所有信号进入ＰＬＣ，　

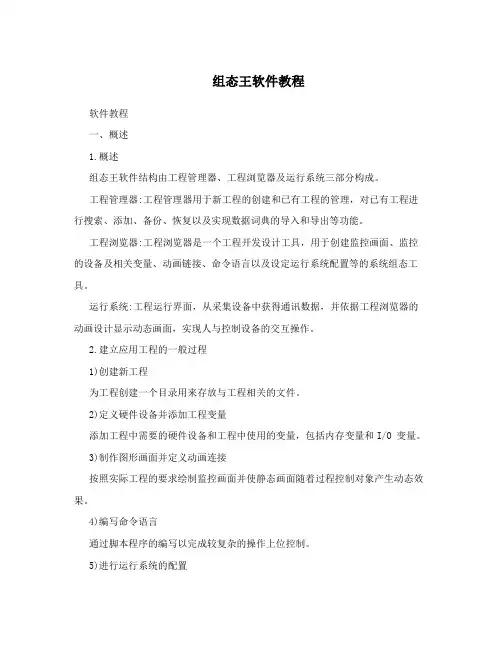

组态王软件教程

软件教程

一、概述

1.概述

组态王软件结构由工程管理器、工程浏览器及运行系统三部分构成。

工程管理器:工程管理器用于新工程的创建和已有工程的管理，对已有工程进行搜索、添加、备份、恢复以及实现数据词典的导入和导出等功能。

工程浏览器:工程浏览器是一个工程开发设计工具，用于创建监控画面、监控的设备及相关变量、动画链接、命令语言以及设定运行系统配置等的系统组态工具。

运行系统:工程运行界面，从采集设备中获得通讯数据，并依据工程浏览器的动画设计显示动态画面，实现人与控制设备的交互操作。

2.建立应用工程的一般过程

1)创建新工程

为工程创建一个目录用来存放与工程相关的文件。

2)定义硬件设备并添加工程变量

添加工程中需要的硬件设备和工程中使用的变量，包括内存变量和I/O 变量。

3)制作图形画面并定义动画连接

按照实际工程的要求绘制监控画面并使静态画面随着过程控制对象产生动态效果。

4)编写命令语言

通过脚本程序的编写以完成较复杂的操作上位控制。

5)进行运行系统的配置 对运行系统、报警、历史数据记录、网络、用户等进行设置，是系统完成用于现场前的必备工作。

6)保存工程并运行

完成以上步骤后，一个可以拿到现场运行的工程就制作完成了。

二、建立一个新工程

1.工程管理器

组态王工程管理器是用来建立新工程，对添加到工程管理器的工程做统一的管理。工程管理器的主要功能包括:新建、删除工程，对工程重命名，搜索组态王工程，修改工程属性，工程备份、恢复，数据词典的导入导出，切换到组态王开发或运行环境等。

2.工程浏览器

工程浏览器是组态王6.55 的集成开发环境。

3.定义外部设备和数据变量

组态王把那些需要与之交换数据的硬件设备或软件程序都作为外部设备使用。外部硬件设备通常包括PLC、仪表、模块、变频器、板卡等;外部软件程序通常指包括DDE、OPC 等服务程序。按照计算机和外部设备的通讯连接方式，则分为:串行通信(232/422/485)、以太网、专用通信卡(如CP5611)等。

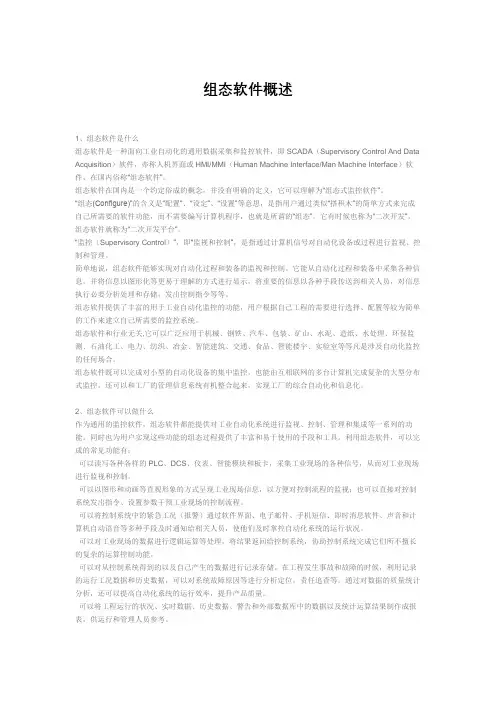

组态软件概述

1、组态软件是什么

组态软件是一种面向工业自动化的通用数据采集和监控软件，即SCADA（Supervisory Control And Data

Acquisition）软件，亦称人机界面或HMI/MMI（Human Machine Interface/Man Machine Interface）软件，在国内俗称“组态软件”。

组态软件在国内是一个约定俗成的概念，并没有明确的定义，它可以理解为“组态式监控软件”。

“组态(Configure)”的含义是“配置”、“设定”、“设置”等意思，是指用户通过类似“搭积木”的简单方式来完成自己所需要的软件功能，而不需要编写计算机程序，也就是所谓的“组态”。它有时候也称为“二次开发”，组态软件就称为“二次开发平台”。

“监控（Supervisory Control）”，即“监视和控制”，是指通过计算机信号对自动化设备或过程进行监视、控制和管理。

简单地说，组态软件能够实现对自动化过程和装备的监视和控制。它能从自动化过程和装备中采集各种信息，并将信息以图形化等更易于理解的方式进行显示，将重要的信息以各种手段传送到相关人员，对信息执行必要分析处理和存储，发出控制指令等等。

组态软件提供了丰富的用于工业自动化监控的功能，用户根据自己工程的需要进行选择、配置等较为简单的工作来建立自己所需要的监控系统。

组态软件和行业无关,它可以广泛应用于机械、钢铁、汽车、包装、矿山、水泥、造纸、水处理、环保监测、石油化工、电力、纺织、冶金、智能建筑、交通、食品、智能楼宇、实验室等等凡是涉及自动化监控的任何场合。

组态软件既可以完成对小型的自动化设备的集中监控，也能由互相联网的多台计算机完成复杂的大型分布式监控。还可以和工厂的管理信息系统有机整合起来，实现工厂的综合自动化和信息化。

2、组态软件可以做什么

作为通用的监控软件，组态软件都能提供对工业自动化系统进行监视、控制、管理和集成等一系列的功能。同时也为用户实现这些功能的组态过程提供了丰富和易于使用的手段和工具。利用组态软件，可以完成的常见功能有：

组态王logonex函数应用

在工业自动化领域中，组态王是一种非常流行的软件，用于设计和创建人机界面（HMI）和过程控制系统。组态王提供了丰富的功能和工具，使用户能够轻松创建交互式图形用户界面，并与实际的控制设备进行通信。其中，logonex函数是组态王的一个重要功能之一，它可以帮助用户更好地管理和控制系统的登录和访问。

logonex函数主要用于管理用户的登录验证和权限控制。在工业场景中，为了确保系统的安全性和稳定性，通常需要为各个用户分配不同的权限，并记录他们的登录信息。通过使用logonex函数，用户可以按照自己的需要进行如下操作：

1. 用户登录验证：logonex函数允许用户输入用户名和密码，以验证其身份。只有经过验证的用户才能进入系统，并使用相关的功能。

2. 用户权限管理：logonex函数允许管理员为不同的用户分配不同的权限。这意味着，管理员可以根据用户的角色、职能或责任，对他们访问和操作系统的范围进行限制。

3. 访问控制：logonex函数支持对特定功能、操作或信息的访问控制。用户只能访问其权限范围内的功能，并且不能修改或查看其他用户的信息。

4. 用户活动跟踪与日志记录：通过logonex函数，系统可以记录用户的登录和注销时间，以及他们进行的操作。这些信息可以被用于监控和审计用户的活动，从而确保系统的安全性并追溯任何异常操作。 5. 异常处理和报警：在一些情况下，logonex函数可以根据规定的策略和条件触发警报或执行特定的操作。比如，当用户多次尝试使用错误的密码登录时，系统可以自动锁定该用户的账户，并向管理员发送警报。

除了上述功能，logonex函数还可以与其他组态王功能和工具结合使用，以实现更复杂的控制和管理。例如，可以通过与数据采集和处理功能相结合，实现对特定用户的数据访问权限控制。此外，还可以使用logonex函数与报表和历史数据记录功能结合，实现对用户活动和系统性能的跟踪和分析。
