瓷泥化学成分

陶艺瓷泥知识点总结

陶艺是一种古老的手工艺术，通过捏、拉、刻、绘等方式，将陶土塑造成各种形状，并在高温下烧制而成。而瓷泥则是陶艺创作中的一种重要素材，其质地细腻、耐高温、易成型等特点，使其成为陶艺制作的理想材料。以下将从瓷泥的特点、用途、制作工艺、常见问题及未来发展方向等几个方面，对瓷泥进行详细的知识点总结。

一、 瓷泥的特点

1. 材料属性

瓷泥，即陶瓷泥，是由多种含铝硅酸盐矿物制成的粉末，加水搅拌成糊状，干燥后能成为陶瓷制品的原料。其主要成分是粘土，通常还包括石英、长石和石膏等。粘土中所含的蛋白质能够增加其强度和韧性。因其特殊的成分，使得瓷泥成型后能够经高温烧制成坚硬、致密、耐火的陶瓷制品。

2. 特征

瓷泥具有耐热、耐火、易成型、易上釉、颜色白净等特点。瓷泥成型后的制品体现出一种纯净典雅的美感，成为陶艺创作的重要素材。

3. 分类

根据成分和用途不同，瓷泥主要分为釉上瓷泥和素瓷泥两种。釉上瓷泥主要用于绘画上釉和彩绘制作，色彩饱满、表面光滑。素瓷泥主要用于制作器皿、雕塑等，具有较好的成型性和韧性。

二、 瓷泥的用途

1. 制作陶艺品

瓷泥作为陶艺创作的重要原料，广泛应用于制作陶瓷器皿、雕塑、花瓶等艺术作品。其细腻的质地和高温下的稳定性，保证了制品表面的光洁度和耐久性。

2. 教学实践

瓷泥易于成型和加工，因此在美术教学中得到广泛应用。学生可以通过捏、拉、卷等方式，制作出各种各样的陶艺品，锻炼了他们的动手能力和审美能力。

3. 工业生产

瓷泥也被广泛运用于工业生产中，例如制作电子元器件的陶瓷基板、陶瓷绝缘子等。

三、 瓷泥的制作工艺

1. 原料准备 瓷泥的主要原料是粘土，可以根据不同需要配以适量的石英、长石、石膏等，以调节瓷泥的塑性、韧性和烧结温度。

2. 搅拌制泥

将粘土等原料加水搅拌成糊状，搅拌的时间和速度需控制在一定范围内，以确保瓷泥的韧性和可塑性。

3. 成型

搅拌好的瓷泥可用来制作陶艺品。成型方式有手工成型和机械成型两种，手工成型包括拉坯、捏坯、卷坯等技术，机械成型则使用模具和压制机器。

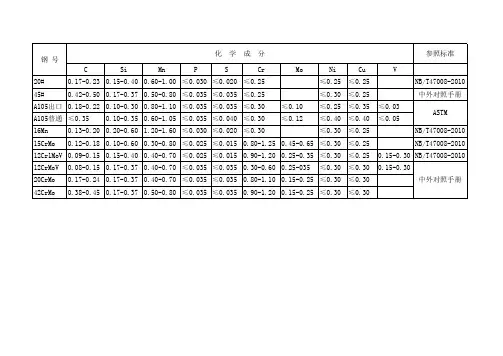

参照标准CSiMnPSCrMoNiCuV20#0.17-0.230.15-0.400.60-1.00≤0.030≤0.020≤0.25≤0.25≤0.25NB/T47008-201045#0.42-0.500.17-0.370.50-0.80≤0.035≤0.035≤0.25≤0.30≤0.25中外对照手册A105出口0.18-0.220.10-0.300.80-1.10≤0.035≤0.035≤0.30≤0.10≤0.25≤0.35≤0.03A105普通≤0.350.10-0.350.60-1.05≤0.035≤0.040≤0.30≤0.12≤0.40≤0.40≤0.0516Mn0.13-0.200.20-0.601.20-1.60≤0.030≤0.020≤0.30≤0.30≤0.25NB/T47008-201015CrMo0.12-0.180.10-0.600.30-0.80≤0.025≤0.0150.80-1.250.45-0.65≤0.30≤0.25NB/T47008-201012Cr1MoV0.09-0.150.15-0.400.40-0.70≤0.025≤0.0150.90-1.200.25-0.35≤0.30≤0.250.15-0.30NB/T47008-201012CrMoV0.08-0.150.17-0.370.40-0.70≤0.035≤0.0350.30-0.600.25-035≤0.30≤0.300.15-0.3020CrMo0.17-0.240.17-0.370.40-0.70≤0.035≤0.0350.80-1.100.15-0.25≤0.30≤0.3042CrMo0.38-0.450.17-0.370.50-0.80≤0.035≤0.0350.90-1.200.15-0.25≤0.30≤0.30化 学 成 分

ASTM

中外对照手册钢 号

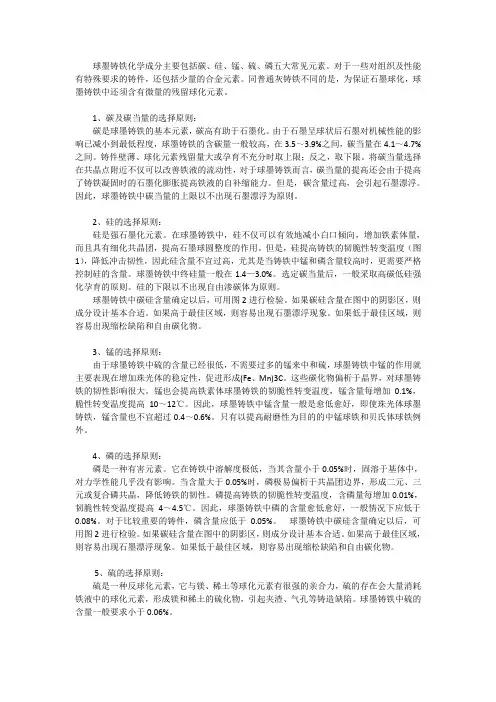

球墨铸铁化学成分主要包括碳、硅、锰、硫、磷五大常见元素。对于一些对组织及性能有特殊要求的铸件，还包括少量的合金元素。同普通灰铸铁不同的是，为保证石墨球化，球墨铸铁中还须含有微量的残留球化元素。

1、碳及碳当量的选择原则：

碳是球墨铸铁的基本元素，碳高有助于石墨化。由于石墨呈球状后石墨对机械性能的影响已减小到最低程度，球墨铸铁的含碳量一般较高，在3.5～3.9%之间，碳当量在4.1～4.7%之间。铸件壁薄、球化元素残留量大或孕育不充分时取上限；反之，取下限。将碳当量选择在共晶点附近不仅可以改善铁液的流动性，对于球墨铸铁而言，碳当量的提高还会由于提高了铸铁凝固时的石墨化膨胀提高铁液的自补缩能力。但是，碳含量过高，会引起石墨漂浮。因此，球墨铸铁中碳当量的上限以不出现石墨漂浮为原则。

2、硅的选择原则：

硅是强石墨化元素。在球墨铸铁中，硅不仅可以有效地减小白口倾向，增加铁素体量，而且具有细化共晶团，提高石墨球圆整度的作用。但是，硅提高铸铁的韧脆性转变温度（图1），降低冲击韧性，因此硅含量不宜过高，尤其是当铸铁中锰和磷含量较高时，更需要严格控制硅的含量。球墨铸铁中终硅量一般在1.4—3.0%。选定碳当量后，一般采取高碳低硅强化孕育的原则。硅的下限以不出现自由渗碳体为原则。

球墨铸铁中碳硅含量确定以后，可用图2进行检验。如果碳硅含量在图中的阴影区，则成分设计基本合适。如果高于最佳区域，则容易出现石墨漂浮现象。如果低于最佳区域，则容易出现缩松缺陷和自由碳化物。

3、锰的选择原则：

由于球墨铸铁中硫的含量已经很低，不需要过多的锰来中和硫，球墨铸铁中锰的作用就主要表现在增加珠光体的稳定性，促进形成(Fe、Mn)3C。这些碳化物偏析于晶界，对球墨铸铁的韧性影响很大。锰也会提高铁素体球墨铸铁的韧脆性转变温度，锰含量每增加0.1%，脆性转变温度提高10～12℃。因此，球墨铸铁中锰含量一般是愈低愈好，即使珠光体球墨铸铁，锰含量也不宜超过0.4～0.6%。只有以提高耐磨性为目的的中锰球铁和贝氏体球铁例外。

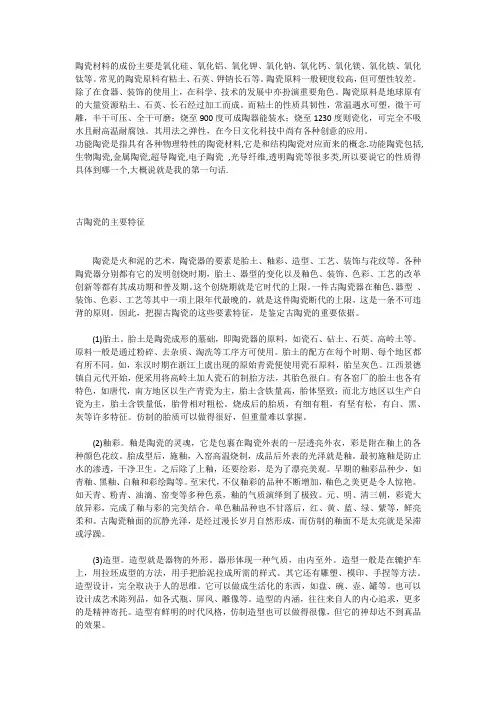

陶瓷材料的成份主要是氧化硅、氧化铝、氧化钾、氧化钠、氧化钙、氧化镁、氧化铁、氧化钛等。常见的陶瓷原料有粘土、石英、钾钠长石等。陶瓷原料一般硬度较高，但可塑性较差。除了在食器、装饰的使用上，在科学、技术的发展中亦扮演重要角色。陶瓷原料是地球原有的大量资源粘土、石英、长石经过加工而成。而粘土的性质具韧性，常温遇水可塑，微干可雕，半干可压、全干可磨；烧至900度可成陶器能装水；烧至1230度则瓷化，可完全不吸水且耐高温耐腐蚀。其用法之弹性，在今日文化科技中尚有各种创意的应用。

功能陶瓷是指具有各种物理特性的陶瓷材料,它是和结构陶瓷对应而来的概念.功能陶瓷包括,生物陶瓷,金属陶瓷,超导陶瓷,电子陶瓷 ,光导纤维,透明陶瓷等很多类,所以要说它的性质得具体到哪一个,大概说就是我的第一句话.

古陶瓷的主要特征

陶瓷是火和泥的艺术，陶瓷器的要素是胎土、釉彩、造型、工艺、装饰与花纹等。各种陶瓷器分别都有它的发明创烧时期，胎土、器型的变化以及釉色、装饰、色彩、工艺的改革创新等都有其成功期和普及期。这个创烧期就是它时代的上限。一件古陶瓷器在釉色、器型、装饰、色彩、工艺等其中一项上限年代最晚的，就是这件陶瓷断代的上限，这是一条不可违背的原则。因此，把握古陶瓷的这些要素特征，是鉴定古陶瓷的重要依据。

(1)胎土。胎土是陶瓷成形的墓础，即陶瓷器的原料，如瓷石、砧土、石英、高岭土等。原料一般是通过粉碎、去杂质、淘洗等工序方可使用。胎土的配方在每个时期、每个地区都有所不同。如，东汉时期在浙江上虞出现的原始青瓷便使用瓷石原料，胎呈灰色。江西景德镇自元代开始，便采用将高岭土加人瓷石的制胎方法，其胎色很白。有各窑厂的胎土也各有特色，如唐代，南方地区以生产青瓷为主，胎土含铁量高，胎体坚致；而北方地区以生产白瓷为主，胎土含铁量低，胎骨相对粗松。烧成后的胎质，有细有粗，有坚有松，有白、黑、灰等许多特征。仿制的胎质可以做得很好，但重量难以掌握。
