现浇混凝土挡墙施工方案

上海港西建筑工程有限公司 1 现浇混凝土施工技术方案

一、工程概况

工程名称：锦秋花园第十、十期商品住宅

建设单位：上海锦秋房地产有限公司

设计单位：中国船舶工业第九设计研究院

工程地点：位于锦秋花园西北角。东为已建成的锦秋六、七期；南为建设中的锦秋八期小高层；北距塘祁路约100米。

本工程建筑面积9.8万m 2,项目分16#~21#楼共6幢6层砖混结构住宅和32#~99#楼共68幢联排式别墅。

多层住宅用预制桩基，联排别墅用条形承台下的桩基和筏板基础，多层内外墙采用粘土砖，别墅采用混凝土砌块和加气砼砌块。

多层结构为砖混结构，联排别墅为剪力墙结构，部分房号有地下室；门窗采用铝合金门窗，阳台玻璃栏板采用6*6双夹胶玻璃，门窗玻璃采用双层中空玻璃；外墙加4cm膨胀聚苯板保温，外墙装饰为外墙涂料；屋面为平屋面。

二、施工准备

（一）作业条件

1.已办完模板及施工缝的预检手续。

2.检查模板下口、洞口及角模拼接，大面模板拼接处是否严密，柱加固是否可靠，各种连接件及支撑是否牢固，是否按要求进行加固。

3.墙体钢筋应有可靠的定位与混凝土保护层措施。

4.施工缝处提前洇湿。

5现场工厂已对班组长交底，明确混凝土浇筑顺序，以及结合浆的数量。

6.“混凝土浇灌申请”已由现场工厂填写完毕，并经施工单位技术负责人签字确认，报监理单位。

7.已经做好施工前应具备的电力、机械及通讯、人员等准备。

（二）材料要求

1.水泥：水泥品种、强度等级应根据设计要求确定。质量符合现行水泥标准。工期紧时可做水泥快测。

2.砂、石子：根据结构尺寸、钢筋密度、混凝土施工工艺、混凝上海港西建筑工程有限公司 2 土强度等级的要求确定石子粒径、砂子细度。砂、石质量符合国家现行标准。

3.水：自来水或不含有物资的洁净水。

4.外加剂：根据施工组织设计要求，确定是否采用外加剂。外加剂必须经试验合格后，方可在工程上使用。

5.掺合料：根据施工组织设计要求，确定是否采用掺合料质量符合国家现行标准。

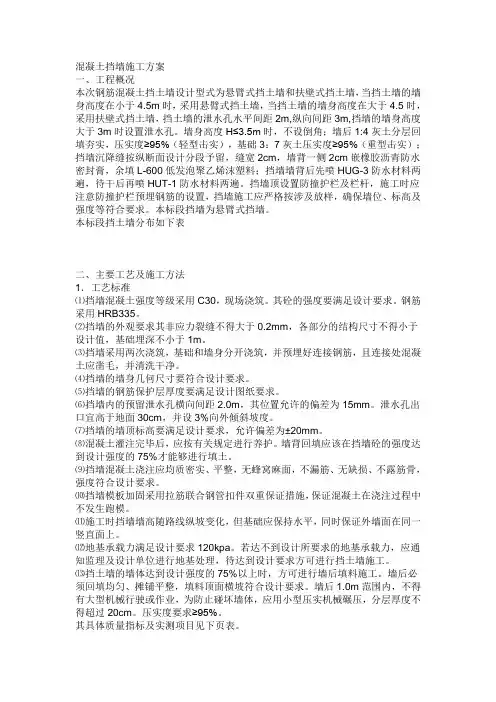

混凝土挡墙施工方案

一、工程概况

本次钢筋混凝土挡土墙设计型式为悬臂式挡土墙和扶壁式挡土墙，当挡土墙的墙身高度在小于4.5m时，采用悬臂式挡土墙，当挡土墙的墙身高度在大于4.5时，采用扶壁式挡土墙，挡土墙的泄水孔水平间距2m,纵向间距3m,挡墙的墙身高度大于3m时设置泄水孔。墙身高度H≤3.5m时，不设倒角；墙后1:4灰土分层回填夯实，压实度≥95%（轻型击实），基础3：7灰土压实度≥95%（重型击实）；挡墙沉降缝按纵断面设计分段予留，缝宽2cm，墙背一侧2cm嵌橡胶沥青防水密封膏，余填L-600低发泡聚乙烯沫塑料；挡墙墙背后先喷HUG-3防水材料两遍，待干后再喷HUT-1防水材料两遍。挡墙顶设置防撞护栏及栏杆，施工时应注意防撞护栏预埋钢筋的设置，挡墙施工应严格按涉及放样，确保墙位、标高及强度等符合要求。本标段挡墙为悬臂式挡墙。

本标段挡土墙分布如下表

二、主要工艺及施工方法

1．工艺标准

⑴挡墙混凝土强度等级采用C30，现场浇筑。其砼的强度要满足设计要求。钢筋采用HRB335。

⑵挡墙的外观要求其非应力裂缝不得大于0.2mm，各部分的结构尺寸不得小于设计值，基础埋深不小于1m。

⑶挡墙采用两次浇筑，基础和墙身分开浇筑，并预埋好连接钢筋，且连接处混凝土应凿毛，并清洗干净。

⑷挡墙的墙身几何尺寸要符合设计要求。

⑸挡墙的钢筋保护层厚度要满足设计图纸要求。

⑹挡墙内的预留泄水孔横向间距2.0m，其位置允许的偏差为15mm。泄水孔出口宜高于地面30cm，并设3%向外倾斜坡度。

⑺挡墙的墙顶标高要满足设计要求，允许偏差为±20mm。

⑻混凝土灌注完毕后，应按有关规定进行养护。墙背回填应该在挡墙砼的强度达到设计强度的75%才能够进行填土。

⑼挡墙混凝土浇注应均质密实、平整，无蜂窝麻面，不漏筋、无缺损、不露筋骨，强度符合设计要求。

⑽挡墙模板加固采用拉筋联合钢管扣件双重保证措施，保证混凝土在浇注过程中不发生跑模。

现浇混凝土挡土墙及护肩墙施工方案doc

施工方案

一、施工准备

1.确定施工范围和挡土墙的设计要求，包括高度、长度、倾斜度等。

2.进行地面勘测，确定挡土墙的基坑开挖范围，并进行标线。

3.配备必要的施工工具和机械设备，包括挖掘机、起重机、混凝土搅拌车等。

4.检查施工现场的安全措施，包括挖掘机、起重机等设备的稳定性、围栏的设置等。

二、基坑开挖和地基处理

1.挖掘基坑，根据挡土墙的设计要求进行开挖，注意坑壁的垂直度和稳定性。

2.清理基坑底部的杂物和碎石，并进行平整处理。

3. 在基坑底部铺设一层厚度为10cm的砂浆，用以提高地基的稳定性。

三、基础施工

1.根据挡土墙的设计要求，在基坑底部挖掘均匀分布的基础沟槽。

2.设置水平标线和垂直标线，以确保基础的水平度和垂直度。

3.在基础沟槽内倒入混凝土，使用振动棒进行压实，待混凝土达到设计强度后进行下一步施工。

四、挡土墙施工 1.根据设计要求，在基础上进行砌筑挡土墙的墙体。

2.使用砂浆将砖块砌稳，并保持墙体的垂直度和水平度。

3.每砌一层砖块后，用水泥砂浆进行填缝，保证墙体的牢固性和整体性。

4.挡土墙的顶部应设置水平标线，以确保其平整度和水平度。

五、护肩墙施工

1.根据设计要求，在挡土墙的两侧进行护肩墙的施工。

2.使用砂浆将砖块砌稳，并保持墙体的垂直度和水平度。

3.每砌一层砖块后，用水泥砂浆进行填缝，保证墙体的牢固性和整体性。

六、混凝土浇筑

1.在挡土墙的基础上进行混凝土浇筑，按照设计要求确定浇筑厚度和配筋方式。

2.混凝土浇筑前需将浇筑区域的表面进行充分清理，并用水进行湿润处理。

3.根据设计要求，在混凝土中加入适量的外加剂，以提高混凝土的强度和耐久性。

4.进行混凝土浇筑，使用振动棒进行压实，确保混凝土的均匀性和牢固性。

七、养护 1.混凝土浇筑结束后，对挡土墙进行养护，避免混凝土过早干燥和裂缝的产生。

2.在浇筑后的24小时内，对挡土墙进行喷水养护，保持表面湿润。

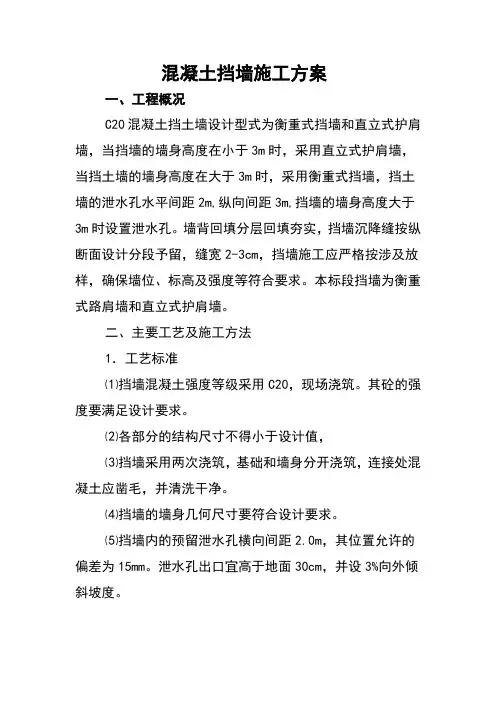

混凝土挡墙施工方案

一、工程概况

C20混凝土挡土墙设计型式为衡重式挡墙和直立式护肩墙，当挡墙的墙身高度在小于3m时，采用直立式护肩墙，当挡土墙的墙身高度在大于3m时，采用衡重式挡墙，挡土墙的泄水孔水平间距2m,纵向间距3m,挡墙的墙身高度大于3m时设置泄水孔。墙背回填分层回填夯实，挡墙沉降缝按纵断面设计分段予留，缝宽2-3cm，挡墙施工应严格按涉及放样，确保墙位、标高及强度等符合要求。本标段挡墙为衡重式路肩墙和直立式护肩墙。

二、主要工艺及施工方法

1．工艺标准

⑴挡墙混凝土强度等级采用C20，现场浇筑。其砼的强度要满足设计要求。

⑵各部分的结构尺寸不得小于设计值，

⑶挡墙采用两次浇筑，基础和墙身分开浇筑，连接处混凝土应凿毛，并清洗干净。

⑷挡墙的墙身几何尺寸要符合设计要求。

⑸挡墙内的预留泄水孔横向间距2.0m，其位置允许的偏差为15mm。泄水孔出口宜高于地面30cm，并设3%向外倾斜坡度。 ⑹挡墙的墙顶标高要满足设计要求，允许偏差为±20mm。

⑺混凝土灌注完毕后，应按有关规定进行养护。墙背回填应该在挡墙砼的强度达到设计强度的75%才能够进行填土。

⑻挡墙混凝土浇注应均质密实、平整，无蜂窝麻面，无缺损、强度符合设计要求。

⑼挡墙模板加固采用拉筋联合钢管扣件双重保证措施，保证混凝土在浇注过程中不发生跑模。

⑽施工时挡墙墙高随路线纵坡变化，但基础应保持水平，同时保证外墙面在同一竖直面上。

⑾地基承载力满足设计要求。若达不到设计所要求的地基承载力，应通知监理及设计单位进行地基处理，待达到设计要求方可进行挡土墙施工。

⑿挡土墙的墙体达到设计强度的75%以上时，方可进行墙后填料施工。墙后必须回填均匀、摊铺平整，填料顶面横坡符合设计要求。其具体质量指标及实测项目见下页表。

2．施工方法

⑴由项目部测量人员放线，确定挡土墙准确位置及标高，然后进行基坑开挖，开挖宽度根据基础宽度按照1：1放坡确定。并由项目部组织人员进行现场收方。 ⑵基坑完成后，按基底纵轴线结合横断面放线复验，确认位置、标高无误并经监理确认后，方可进行随时垫层施工。
