双向DCDC变换器的研究
一、本文概述
随着能源科技的不断进步和可再生能源的日益普及，电力电子技术在能源转换和管理中发挥着越来越重要的作用。双向DC-DC变换器作为一种重要的电力电子设备，具有在宽范围内调节电压、实现能量的双向流动以及高效率的能量转换等特点，因此在电动汽车、储能系统、微电网等领域具有广泛的应用前景。本文旨在对双向DC-DC变换器进行深入研究，分析其工作原理、拓扑结构、控制策略以及优化方法，以期为该领域的发展提供理论支持和实践指导。
本文将介绍双向DC-DC变换器的基本概念和分类，阐述其在不同应用场景中的重要作用。接着，将重点分析几种典型的双向DC-DC变换器拓扑结构，包括其工作原理、性能特点以及适用场景。在此基础上，本文将探讨双向DC-DC变换器的控制策略，包括传统的控制方法和现代的控制算法，分析各自的优缺点，并提出改进和优化方法。
本文还将关注双向DC-DC变换器的效率优化问题，研究如何通过降低损耗、提高转换效率来实现更高效的能量转换。还将探讨双向DC-DC变换器在实际应用中面临的挑战和问题，如电磁干扰、热管理、可靠性等，并提出相应的解决方案。
本文将总结双向DC-DC变换器的研究现状和发展趋势，展望未来的研究方向和应用前景。通过本文的研究，期望能够为双向DC-DC变换器的设计、优化和应用提供有益的参考和启示。
二、双向DCDC变换器的基本原理与结构
双向DC-DC变换器，又称为双向直流转换器或可逆DC-DC变换器，是一种特殊的电力电子装置，它能够在两个方向上进行电压和电流的转换。这种转换器不仅可以像传统的DC-DC变换器那样将一个直流电压转换为另一个直流电压，而且还可以在两个方向上进行这种转换，即既可以实现升压也可以实现降压。
双向DC-DC变换器的基本原理基于电力电子转换技术，主要利用开关管和相应的控制策略，实现电源和负载之间的能量转换。其核心部分包括开关管、滤波器、变压器以及相应的控制电路。开关管通过快速开关动作，将直流电压转换为高频脉冲电压，然后通过变压器改变电压等级，最后通过滤波器滤除高频成分，得到所需的直流输出电压。

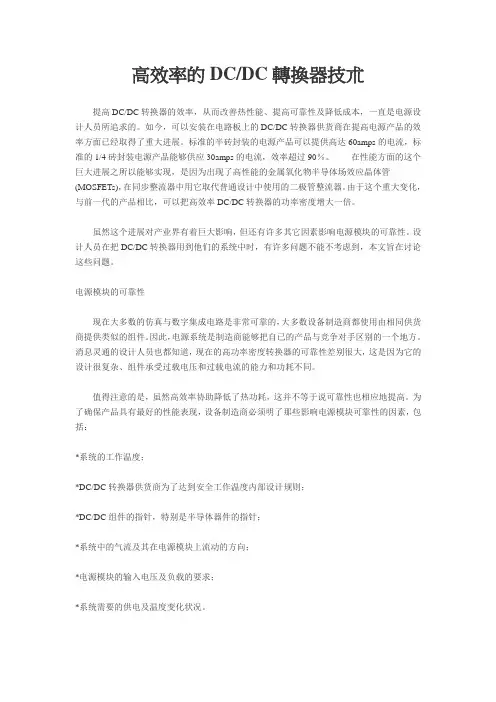

高效率的DC/DC轉換器技朮
提高DC/DC转换器的效率，从而改善热性能、提高可靠性及降低成本，一直是电源设计人员所追求的。如今，可以安装在电路板上的DC/DC转换器供货商在提高电源产品的效率方面已经取得了重大进展。标准的半砖封装的电源产品可以提供高达60amps的电流，标准的1/4砖封装电源产品能够供应30amps的电流，效率超过90％。 在性能方面的这个巨大进展之所以能够实现，是因为出现了高性能的金属氧化物半导体场效应晶体管(MOSFETs)，在同步整流器中用它取代普通设计中使用的二极管整流器。由于这个重大变化，与前一代的产品相比，可以把高效率DC/DC转换器的功率密度增大一倍。
虽然这个进展对产业界有着巨大影响，但还有许多其它因素影响电源模块的可靠性。设计人员在把DC/DC转换器用到他们的系统中时，有许多问题不能不考虑到，本文旨在讨论这些问题。
电源模块的可靠性
现在大多数的仿真与数字集成电路是非常可靠的，大多数设备制造商都使用由相同供货商提供类似的组件。因此，电源系统是制造商能够把自已的产品与竞争对手区别的一个地方。消息灵通的设计人员也都知道，现在的高功率密度转换器的可靠性差别很大，这是因为它的设计很复杂、组件承受过载电压和过载电流的能力和功耗不同。
值得注意的是，虽然高效率协助降低了热功耗，这并不等于说可靠性也相应地提高。为了确保产品具有最好的性能表现，设备制造商必须明了那些影响电源模块可靠性的因素，包括：
*系统的工作温度；
*DC/DC转换器供货商为了达到安全工作温度内部设计规则；
*DC/DC组件的指针，特别是半导体器件的指针；
*系统中的气流及其在电源模块上流动的方向；
*电源模块的输入电压及负载的要求；
*系统需要的供电及温度变化状况。
所有这些因素都影响电源模块的可靠性。系统设计人员可控制的一个最重要因素是电源模块的温度。一个很好的例子是，爱立信所有高功率产品都是设计成可在高外壳或底板的温度下工作，以满足对专用应用产品的需求，达到电信及信息技术市场的需要。只要在规定的范围下操作，爱立信的电源模块将可与所有在低于其最高温度工作的组件一起，发挥安全、可靠的功能。
dcdc转换器的工作原理
DC-DC转换器是一种电子设备，用于将直流电压（电源输入）转换为不同电压级别的直流电压（输出电源）。它可以通过增加或降低电压级别来满足不同电子设备的供电需求。
DC-DC转换器的基本工作原理如下：
1. 输入电源：DC-DC转换器的输入是一个直流电压源，通常为电池或DC电源。
2. 输入滤波：输入电源通过滤波电路，将电源中的噪声和干扰滤除，以保证输入电压质量。
3. 开关控制器：DC-DC转换器中的开关控制器是关键部件，它根据控制器的工作方式（如PWM、单脉冲调制等）开关开关管，控制开关管的通断状态。当控制器开关开启时，输入电源的能量存储在开关元件（如电感器）中，当开关关闭时，这些能量被传递到输出端口。
4. 输出滤波：转换器的输出端口连接输出滤波器，用于平滑输出电压和滤除频率杂散噪声。
5. 输出调节：输出调节电路通过反馈机制，测量和对比输出电压与期望电压之间的差异，然后调整PWM控制器的工作方式，以保持输出电压稳定在设定值。
6. 保护功能：DC-DC转换器通常具有多种保护功能，如输入欠压保护、输出过压保护、短路保护等。这些保护功能可以确保转换器和被供电设备的安全运行。
总体而言，DC-DC转换器通过控制开关开关管的通断状态，将输入电压转换为所需的输出电压。转换器的输出电压和电流可以通过调节开关管的工作周期和频率来实现精确控制和调节。

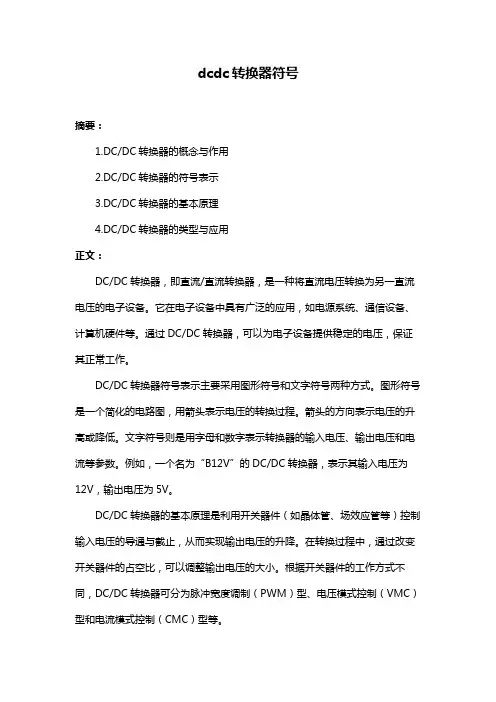

dcdc转换器符号
摘要：
1.DC/DC转换器的概念与作用
2.DC/DC转换器的符号表示
3.DC/DC转换器的基本原理
4.DC/DC转换器的类型与应用
正文：
DC/DC转换器，即直流/直流转换器，是一种将直流电压转换为另一直流电压的电子设备。它在电子设备中具有广泛的应用，如电源系统、通信设备、计算机硬件等。通过DC/DC转换器，可以为电子设备提供稳定的电压，保证其正常工作。
DC/DC转换器符号表示主要采用图形符号和文字符号两种方式。图形符号是一个简化的电路图，用箭头表示电压的转换过程。箭头的方向表示电压的升高或降低。文字符号则是用字母和数字表示转换器的输入电压、输出电压和电流等参数。例如，一个名为“B12V”的DC/DC转换器，表示其输入电压为12V，输出电压为5V。
DC/DC转换器的基本原理是利用开关器件（如晶体管、场效应管等）控制输入电压的导通与截止，从而实现输出电压的升降。在转换过程中，通过改变开关器件的占空比，可以调整输出电压的大小。根据开关器件的工作方式不同，DC/DC转换器可分为脉冲宽度调制（PWM）型、电压模式控制（VMC）型和电流模式控制（CMC）型等。 DC/DC转换器有多种类型，可根据输出电压、电流、效率、封装形式等参数进行分类。常见的DC/DC转换器类型有降压型、升压型、升降压型和反相型等。其中，降压型DC/DC转换器主要用于为低电压设备提供稳定的电源，升压型DC/DC转换器主要用于为高电压设备提供稳定的电源，升降压型DC/DC转换器则可以在一定范围内调整输出电压，反相型DC/DC转换器则用于改变电压的极性。
