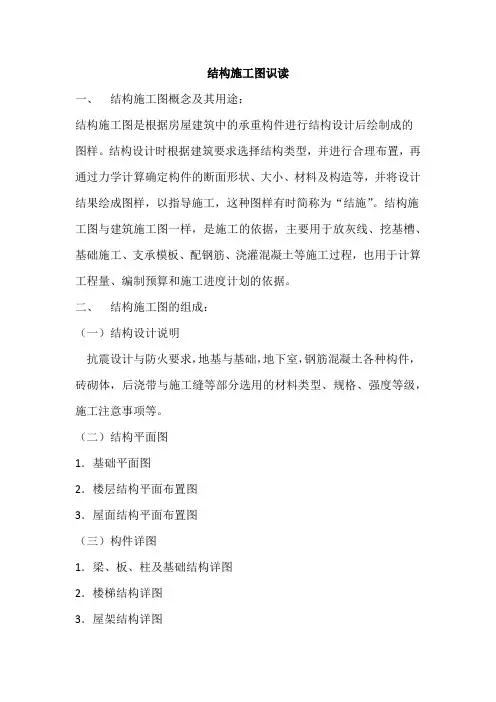

结构施工图识读
一、 结构施工图概念及其用途：
结构施工图是根据房屋建筑中的承重构件进行结构设计后绘制成的图样。结构设计时根据建筑要求选择结构类型，并进行合理布置，再通过力学计算确定构件的断面形状、大小、材料及构造等，并将设计结果绘成图样，以指导施工，这种图样有时简称为“结施”。结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也用于计算工程量、编制预算和施工进度计划的依据。
二、 结构施工图的组成：
（一）结构设计说明
抗震设计与防火要求，地基与基础，地下室，钢筋混凝土各种构件，砖砌体，后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等。
（二）结构平面图
1．基础平面图
2．楼层结构平面布置图
3．屋面结构平面布置图
（三）构件详图
1．梁、板、柱及基础结构详图
2．楼梯结构详图
3．屋架结构详图 4．其他详图 如支撑详图等
结构施工图中，基本构件如板、梁、柱等，为了图样表达简明扼要，便于清楚区分构件，便于施工，制表、查阅，有必要以代号或符号去表示各类构件，目前国家《建筑结构制图标准》给出的常用构件代号，均以构件名称的汉语拼音的第一个字母来表示的。
结构施工图识读方法：
1．从上往下，从左往右的看图顺序是施工图识读的一般顺序。比较符合看图的习惯，同时也是施工图绘制的先后顺序。
2．由前往后看，根据房屋的施工先后顺序，从基础、墙柱、楼面到屋面依次看，此顺序基本也是结构施工图编排的先后顺序。
3．看图时要注意从粗到细，从大到小。先粗看一遍，了解工程的概况、结构方案等。然后看总说明及每一张图纸，熟悉结构平面布置，检查构件布置是否合理正确，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等是否正确。最后根据结构平面布置图，详细看每一个构件的编号、跨数、截面尺寸、配筋、标高及其节点详图。 4．纸中的文字说明是施工图的重要组成部分，应认真仔细逐条阅读，并与图样对照看，便于完整理解图纸。
结构施工图的识读方法
1.结构施工图的识读要领
在阅读结构施工图前，必须先阅读建筑施工图，由此，建立起建筑物的轮廓，同时在识读结构施工图期间，还应反复查核对结构与建筑对同一部位的表示，如此才华准确地理解结构图中所表示的内容。
识读结构施工图也是一个由浅入深，由粗到细的渐进过程，因此关于简单的结构图例外。与建筑施工图一样，结构施工图的表示方法遵循投影关系，其区别在于，结构施工图用粗线条表示要突出的重点内容，为了使图面清楚经常利用代号代表所表示的构件和做法。
在阅读施工图时，要养成做纪录的习惯，预备为以后的工作提供技术资料，因此，由于各自分工的不同，每个人的着重点也不同，但应防止只见树木不见森林，要学会纵览全局，如此才华促进自己一直进步。
2.结构施工图的识读方法
〔1〕结构设计说明的阅读
了解对结构的专门要求，了解说明中强调的内容，掌握，资料、质量、以及要采用的技术措施的内容，了解所采用的技术尺度和构造，了解所采用的尺度图。
〔2〕根底部署图的识读
根底部署图一般由根底平面图和根底详图组成，阅读时要注意根底的标高和定位轴线的数值，了解根底的形式和区别，注意其它工种在根底上的预埋件和留洞。
①查阅建筑图，核对所有的轴线是否和根底一一对应，了解是否有的墙下无根底而用根底梁替代，根底的形式有无变革，有无设备根底。
②比照根底的平面和剖面，了解基底标高和根底顶面标高有无变革，有变革时是如何处理的。假设有设备根底时，还应了解设备根底与设备标高的相对关系，防止因标高有误造成严峻的责任事故。
③了解根底中预留洞和预埋件的平面位置、标高、数量，必要时应与需要这些预留洞和预埋件的工种进行核对，落实其相互配合的操作方法。
④了解根底的形式和做法。
⑤了解各个部位的尺寸和配筋。
⑥反复以上的过程，解决没有看清楚的问题。对遗留问题整理好纪录。
《房屋构造与工程图识读》 精品课程
电 子 课 件
情境四：结构施工图识读 子情境三：梁配筋图识读
一、梁的配筋图画法
梁平面整体配筋图是在各结构层梁平面布置图上，采用平面注写方式或截面注写方式表达。
1、平面注写方式
平面注写方式是在梁的平面布置图上，将不同编号的梁各选一根，在其上直接注明梁代号、断面尺寸B×H（宽×高）和配筋数值。当某跨断面尺寸或箍筋与基本值不同时，则将其特殊值从所在跨中引出另注平面注写采用集中注写与原位注写相结合的方式标注：
原位注写表达梁的特殊数值。将梁上、下部受力筋逐跨注写在梁上、下位置，如受力筋多于一排时
，用斜线“/”将各排纵筋自上而下分开。
如下图表达了在 轴线上梁的情况，引出线部分为集中标注。KL2（2A）300×650为2号框架梁，有两跨，一端有悬挑、梁断面300×650；φ8-100/200 （2）2φ25表明此梁箍筋是φ8间距200，加密《房屋构造与工程图识读》 精品课程
电 子 课 件
区间距100，2φ25表示在梁上部贯通直径为25mm的钢筋2根；（－0.100）表示梁顶相对于楼层标高24.950低0.100m，在 轴与①～②轴之间梁下部中间段6φ252/4为该跨梁下部配筋，上一排纵筋为2φ25，下一排纵筋为4φ25全部伸入支座。在①轴处梁上部注写的2φ25+2φ22 ，表示梁支座上部有四根纵筋，2φ25放在角部，2φ22放在中部。当梁支座两边的上部纵筋相同时，可仅在一边标注配筋值，另一边省略不注，如②轴梁上端所示。当集中注写的数值中某一项（或几项）数值不适用于某跨或某悬挑部分时，则按其不同数值原位注写在该跨或该悬挑部分处，施工时，按原位标注的数值优先选用。如③轴右侧悬挑梁部分，下部标注φ8-100，表示悬挑部分的箍筋通长都为φ8间距100的两肢箍。
结构施工图识读
一、 结构施工图概念及其用途：
结构施工图是根据房屋建筑中的承重构件进行结构设计后绘制成的图样.结构设计时根据建筑要求选择结构类型，并进行合理布置,再通过力学计算确定构件的断面形状、大小、材料及构造等,并将设计结果绘成图样，以指导施工，这种图样有时简称为“结施”。结构施工图与建筑施工图一样,是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也用于计算工程量、编制预算和施工进度计划的依据。
二、 结构施工图的组成：
（一）结构设计说明
抗震设计与防火要求，地基与基础,地下室，钢筋混凝土各种构件，砖砌体,后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等.
（二)结构平面图
1．基础平面图
2．楼层结构平面布置图
3．屋面结构平面布置图
（三）构件详图
1．梁、板、柱及基础结构详图
2．楼梯结构详图
3．屋架结构详图 4．其他详图 如支撑详图等
结构施工图中，基本构件如板、梁、柱等，为了图样表达简明扼要，便于清楚区分构件,便于施工,制表、查阅，有必要以代号或符号去表示各类构件，目前国家《建筑结构制图标准》给出的常用构件代号，均以构件名称的汉语拼音的第一个字母来表示的.
结构施工图识读方法：
1．从上往下,从左往右的看图顺序是施工图识读的一般顺序。比较符合看图的习惯，同时也是施工图绘制的先后顺序.
2．由前往后看，根据房屋的施工先后顺序,从基础、墙柱、楼面到屋面依次看，此顺序基本也是结构施工图编排的先后顺序.
3．看图时要注意从粗到细，从大到小。先粗看一遍，了解工程的概况、结构方案等.然后看总说明及每一张图纸，熟悉结构平面布置，检查构件布置是否合理正确,有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等是否正确。最后根据结构平面布置图，详细看每一个构件的编号、跨数、截面尺寸、配筋、标高及其节点详图。
4．纸中的文字说明是施工图的重要组成部分,应认真仔细逐条阅读,并与图样对照看，便于完整理解图纸。
