mcu是什么东西MCU是什么东西？MCU代表微控制器单元（Microcontroller Unit），是一种特殊的集成电路，融合了中央处理器（CPU）、内存、输入/输出接口以及其他核心组件。
它通常作为嵌入式系统的核心，并且在许多电子设备中得到广泛应用。
作为一种完整的计算机系统，MCU具备处理能力、存储能力和通信能力，但相对于个人电脑或服务器等设备来说，其规模更小、功耗更低，并且多数情况下只有一个单一的功能。
换句话说，MCU是一种专门为嵌入式应用设计的微型计算机。
MCU通常由以下几个组成部分构成：1.中央处理器（CPU）：MCU的核心部分，负责处理指令和执行计算操作。
2.内存：MCU的存储部分，包括闪存（用于存储程序代码），以及随机存取存储器（RAM）和只读存储器（ROM）等。
3.输入/输出（I/O）接口：用于与外部设备进行通信和交互，例如各种传感器、执行器和通信接口等。
4.时钟和定时器：MCU计算和同步的重要组件，负责提供精确的时序控制。
MCU的设计旨在满足特定应用需求，因此在其内部集成了各种外设和接口。
例如，针对汽车行业的MCU可能会集成CAN（控制器区域网络）接口，用于车辆网络通信；而面向物联网应用的MCU可能会支持无线通信接口，如蓝牙或Wi-Fi。
MCU的应用广泛涉及电子产品中的各个领域。
以下是一些常见的应用场景：1.家用电器：MCU被广泛应用于家用电器中，如洗衣机、烤箱、空调等。
通过MCU，这些电器可以执行各种任务和操作，例如控制温度、调节电源等。
2.电子玩具：许多电子玩具也使用MCU，以提供丰富的互动和功能。
通过集成不同的传感器和接口，MCU可以实现声音、光线、触摸等互动效果。
3.医疗设备：在医疗设备中，MCU可以监测体温、脉搏和其他生理指标，并与其他设备进行通信，以便远程监护或数据记录。
4.安防系统：许多安防系统，如入侵报警系统和监视摄像机，也使用MCU。
MCU可以控制闪光灯、声音警报等，以及与用户手机或电脑进行通信。
mcu功能MCU（Micro Controller Unit），中文名为微控制器单元，是一种高性能和低功耗的集成电路芯片。
MCU集成了处理器核心、存储器、输入输出接口、定时器、A/D转换器等多个功能模块，广泛应用于嵌入式系统中。
MCU的功能主要可以分为以下几个方面：1. 处理器核心：MCU的核心是一个高性能的处理器，通常为8位或32位处理器。
这个处理器能够实现多种运算操作，如加减乘除、逻辑运算等。
处理器核心还具备中断处理能力，可以在需要的时候响应外部事件，提高系统的实时性能。
2. 存储器：MCU内置了多种形式的存储器，包括闪存、EEPROM、RAM等。
这些存储器用于存储程序代码、数据和配置信息。
闪存是最常用的存储器类型，可以存储程序代码和数据，具有快速的读写速度和较大的存储容量。
3. 输入输出接口：MCU通常具备多种类型的输入输出接口，如通用输入输出口（GPIO）、串口、SPI、I2C等。
这些接口可以连接外部设备，实现与外部世界的信息交互。
通过这些接口，MCU可以接收传感器数据、控制显示器、驱动电机等。
4. 定时器：MCU内置了多个定时器，用于计时、延时和定时中断等应用。
定时器可以在一定时间间隔内执行特定的操作，如周期性地触发中断、定时发送数据等。
定时器还可以实现PWM（脉宽调制）输出，用于控制电机速度、LED亮度等。
5. A/D转换器：MCU内置了模数转换器（ADC），可以将模拟信号转换为数字信号。
这使得MCU可以获取模拟传感器的数据，如温度、光强等，并对其进行处理和判断。
ADC的精度和速度是衡量MCU质量的重要指标之一。
除了上述主要功能，MCU还具备其他特殊功能，可根据应用需求定制。
例如，一些MCU支持USB接口，可以直接连接到计算机；一些MCU还支持以太网接口，实现远程通信和互联网访问等。
相比于传统的计算机，MCU具有体积小、功耗低、成本低、运行速度快等优势。
这使得MCU广泛应用于各种嵌入式系统中，如智能家居、工业自动化、车载电子、医疗设备等。

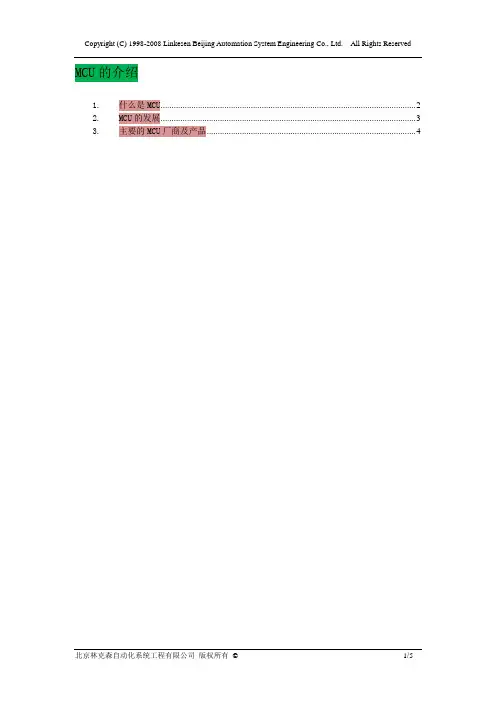

MCU的介绍1.什么是MCU (2)2.MCU的发展 (3)3.主要的MCU厂商及产品 (4)1.什么是MCUMCU是Measurement and Control Unit的缩写，直译为中文是“测量控制单元”的意思，在多数的进口产品中，这类设备也被叫做“Datalogger”。
测量控制单元通常是指一台多通道的数据采集与测量控制装置，能够接入多种传感器的输入，例如：振弦式传感器的频率信号或是电压、电流信号，并能实现对采集信号进行计算、处理、存贮、传输的功能。
测量控制单元一般情况下应是：✓具有多种信号采集的信道；✓具有固态存储器，用于记录各通道的测量数据及对应的采样时间；✓具有丰富、强大计算处理模块；✓具备多种通讯接口，内部含有多种设备的通讯协议；✓具有有线或无线的通讯接口将数据传输到上位机进行分析处理。
通常也需具有：✧具有高可靠性及低功耗的节电模式；✧内置实时时钟，可以准确记录各历史时段的测量数据；✧多台测量控制单元形成串行、以太网络的测控网络功能；✧各级组件均进行了防潮处理，并经过耐环境能力的反复试验和考机测试；✧控制机箱具有全防水结构，耐恶劣环境性，在较差环境条件下长期连续稳定运行。
综上所述，MCU是一台集微处理器、时钟、率定器、扫描仪、计时器、计量器及控制器为一体的测量控制单元。
2.MCU的发展一般的MCU是从早期的数据记录器发展而来，逐步演变为具有处理、计算、存储、发送、联网的智能单元。
3.主要的MCU厂商及产品A.美国CSI（CampbellSci）公司在岩土工程领域，能提供CR10X以及其升级版CR1000数据采集器，以及CR系列数据采集产品。
美国基康、美国达汉、加拿大RocTest、瑞典Reflex及英国岩土等国际知名岩土工程传感器/系统供应商的MCU产品均OEM了CSI公司CR10数据采集器。
网站：/index.cfm产品图片：CR-10X，CR1000下面的5家也是MCU的主要厂商，其MCU产品来自OEM美国CSI（CampbellSci）公司的产品。

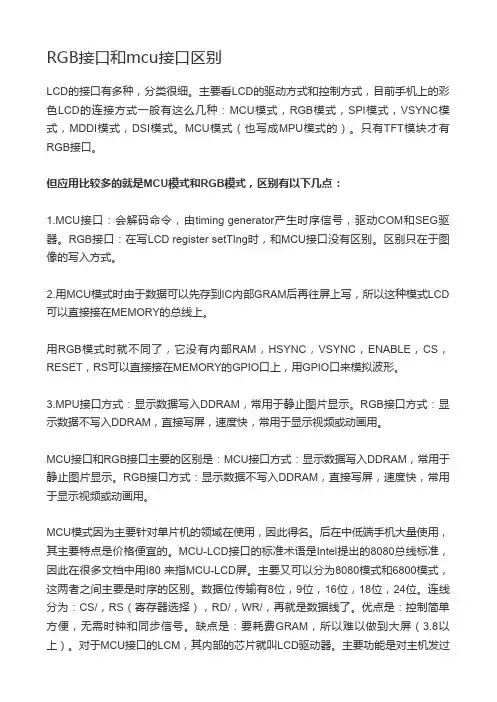

RGB接口和mcu接口区别LCD的接口有多种，分类很细。
主要看LCD的驱动方式和控制方式，目前手机上的彩色LCD的连接方式一般有这么几种：MCU模式，RGB模式，SPI模式，VSYNC模式，MDDI模式，DSI模式。
MCU模式（也写成MPU模式的）。
只有TFT模块才有RGB接口。
但应用比较多的就是MCU模式和RGB模式，区别有以下几点：1.MCU接口：会解码命令，由timing generator产生时序信号，驱动COM和SEG驱器。
RGB接口：在写LCD register setTIng时，和MCU接口没有区别。
区别只在于图像的写入方式。
2.用MCU模式时由于数据可以先存到IC内部GRAM后再往屏上写，所以这种模式LCD 可以直接接在MEMORY的总线上。
用RGB模式时就不同了，它没有内部RAM，HSYNC，VSYNC，ENABLE，CS，RESET，RS可以直接接在MEMORY的GPIO口上，用GPIO口来模拟波形。
3.MPU接口方式：显示数据写入DDRAM，常用于静止图片显示。
RGB接口方式：显示数据不写入DDRAM，直接写屏，速度快，常用于显示视频或动画用。
MCU接口和RGB接口主要的区别是：MCU接口方式：显示数据写入DDRAM，常用于静止图片显示。
RGB接口方式：显示数据不写入DDRAM，直接写屏，速度快，常用于显示视频或动画用。
MCU模式因为主要针对单片机的领域在使用，因此得名。
后在中低端手机大量使用，其主要特点是价格便宜的。
MCULCD接口的标准术语是Intel提出的8080总线标准，因此在很多文档中用I80 来指MCULCD屏。
主要又可以分为8080模式和6800模式，这两者之间主要是时序的区别。
数据位传输有8位，9位，16位，18位，24位。
连线分为：CS/，RS（寄存器选择），RD/，WR/，再就是数据线了。
优点是：控制简单方便，无需时钟和同步信号。
液晶显示器中常用芯片类型1.液晶显示器中常用MCU液晶显示器的发展经历了从多芯片到单芯片的发展过程，无论采用哪种方案，都必须有MCU来完成机器控制和图像显示。
下面介绍一下液晶显示器常用的MCU.液晶显示器和电视机所用的MCU是集成了运算器、控制器、存储器(也可外置)、输人输出功能的单片机，常用的有4位(如键盘控制器、遥控器)、8位、l6位和32位(如掌上电脑等嵌入式设备)，仍有DIP和PLCC两种封装形式，最小的单片机是MICROCHIP公司生产的8位PIC10F(6引脚、SOT-23封装)。
正常情况下，MCU的vcc供电、OSC振荡源、RESET复位、接地端都固定，而IO 端口的功能设置随程序而定。
所以，我们在液晶维修中，常遇到即使是方案和芯片一样的驱动板，使用的程序不同，也会出现图像显示正常而开/关机无效，或者能够开/关机但没有图像显示的现象。
(1)NT68F63LG该MCU是三星液晶的510、540、710、711、712、740、911、913等型号中使用的，芯片实物如图1所示。
但由于该MCU存在缺陷，所以凡是采用该型号MCU的液晶显示器，使用时间达到5000小时左右，就会出现故障。
具体表现为：接信号黑屏(指示灯亮，开/关机正常，无图像)或者黑屏上面显示“非最佳模式”。
其原因，不是MCU中的程序数据出现错误，而是MCU的HV信号检测电路损坏所致。
此时，故障MCU中的数据是完好的，将其读出来，复制到新的MCU中即可使用。
注意：用来复制数据的MCU必须是全新的，如果采用翻新MCU可能你焊好后仍会出现以上故障。
即使所有的是全新MCU，如果焊接了多次，也会损坏，所以焊接技术不是很好的朋友，可以使用PLCC44的IC插座。
(2)MTV312MV64该MCU为MYSON公司生产，具各加密功能。
使用该芯片的HP、金长城液晶，程序一般都进行了加密处理，编程器读出来的全部是D4，无法进行MCU程序备份，芯片实物如图2所示。
MCU(Micro Control Unit)中文名称为微控制单元，又称单片微型计算机(Single Chip Microcomputer)或者单片机，是指随着大规模集成电路的出现及其发展，将计算机的CPU、RAM、ROM、定时计数器和多种I/O接口集成在一片芯片上，形成芯片级的计算机，为不同的应用场合做不同组合控制MCU按其存储器类型可分为无片内ROM型和带片内ROM型两种。
对于无片内ROM型的芯片，必须外接EPROM才能应用（典型芯片为8031）。
带片内ROM型的芯片又分为片内EPROM型（典型芯片为87C51）、MASK片内掩模ROM型（典型芯片为8051）、片内FLASH型（典型芯片为89C51）等类型，一些公司还推出带有片内一次性可编程ROM（One Time Programming, OTP)的芯片（典型芯片为97C51)。
MASKROM的MCU价格便宜，但程序在出厂时已经固化，适合程序固定不变的应用场合；FALSHROM的MCU程序可以反复擦写，灵活性很强，但价格较高，适合对价格不敏感的应用场合或做开发用途；OTPROM的MCU价格介于前两者之间，同时又拥有一次性可编程能力，适合既要求一定灵活性，又要求低成本的应用场合，尤其是功能不断翻新、需要迅速量产的电子产品。
微控制器在经过这几年不断地研究,发展,历经4位,8位,到现在的16位及32位,甚至64位。
产品的成熟度,以及投入厂商之多,应用范围之广,真可谓之空前。
目前在国外大厂因开发较早,产品线广,所以技术领先,而本土厂商则以多功能为产品导向取胜。
但不可讳言的,本土厂商的价格战是对外商造成威胁的关键因素。
由于制程的改进，8位MCU与4位MCU价差相去无几，8位已渐成为市场主流；目前4位MCU大部份应用在计算器、车用仪表、车用防盗装置、呼叫器、无线电话、CD播放器、LCD驱动控制器、LCD游戏机、儿童玩具、磅秤、充电器、胎压计、温湿度计、遥控器及傻瓜相机等；8位MCU大部份应用在电表、马达控制器、电动玩具机、变频式冷气机、呼叫器、传真机、来电辨识器（CallerID）、电话录音机、CRT显示器、键盘及USB等；16位MCU大部份应用在行动电话、数字相机及摄录放影机等；32位MCU大部份应用在Modem、GPS、PDA、HPC、STB、Hub、Bridge、Router、工作站、ISDN电话、激光打印机与彩色传真机；64位MCU大部份应用在高阶工作站、多媒体互动系统、高级电视游乐器（如SEGA的Dreamcast及Nintendo的GameBoy）及高级终端机等。

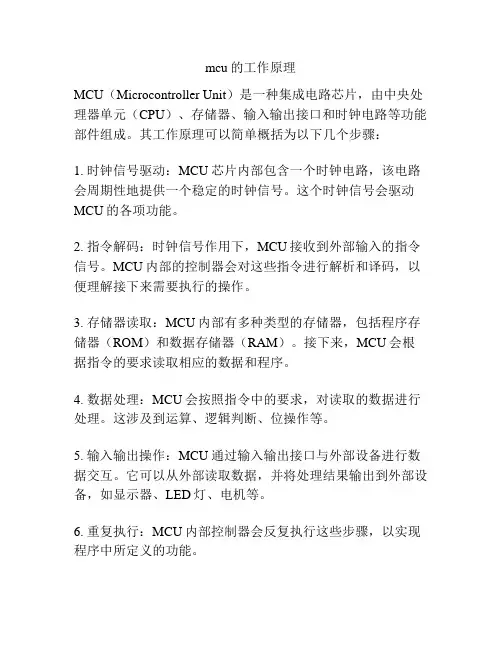

mcu的工作原理
MCU（Microcontroller Unit）是一种集成电路芯片，由中央处理器单元（CPU）、存储器、输入输出接口和时钟电路等功能部件组成。
其工作原理可以简单概括为以下几个步骤：
1. 时钟信号驱动：MCU芯片内部包含一个时钟电路，该电路会周期性地提供一个稳定的时钟信号。
这个时钟信号会驱动MCU的各项功能。
2. 指令解码：时钟信号作用下，MCU接收到外部输入的指令信号。
MCU内部的控制器会对这些指令进行解析和译码，以便理解接下来需要执行的操作。
3. 存储器读取：MCU内部有多种类型的存储器，包括程序存储器（ROM）和数据存储器（RAM）。
接下来，MCU会根据指令的要求读取相应的数据和程序。
4. 数据处理：MCU会按照指令中的要求，对读取的数据进行处理。
这涉及到运算、逻辑判断、位操作等。
5. 输入输出操作：MCU通过输入输出接口与外部设备进行数据交互。
它可以从外部读取数据，并将处理结果输出到外部设备，如显示器、LED灯、电机等。
6. 重复执行：MCU内部控制器会反复执行这些步骤，以实现程序中所定义的功能。
整个过程中，MCU的内部控制器起着枢纽的作用，根据指令的要求协调、控制各个功能部件的工作，使得MCU能够按照预定的程序完成所需的任务。
通过不同的指令和数据输入，MCU可以实现各种各样的功能，如控制家电、自动驾驶、智能家居等。
LCD液品显示器中FLASH芯片的作用本文是网络上一篇文章的修改，图片和文字已经匹配。
在液晶显示器中，因为MCU程序和OSD菜单等数据的保存需要，经常用到FLASH芯片，常见的有MCU、25×××，24C××，39LV001、29FV等。
本文系统介绍这些芯片在液晶显示器中的作用。
一、液晶显示器中常用芯片类型1.液晶显示器中常用MCU液晶显示器的发展经历了从多芯片到单芯片的发展过程，无论采用哪种方案，都必须有MCU来完成机器控制和图像显示。
下面介绍一下液晶显示器常用的MCU.液晶显示器和电视机所用的MCU是集成了运算器、控制器、存储器（也可外置）、输人输出功能的单片机，常用的有4位（如键盘控制器、遥控器）、8位、l6位和32位（如掌上电脑等嵌入式设备），仍有DIP和PLCC两种封装形式，最小的单片机是MICROCHIP公司生产的8位PIC10F（6引脚、SOT-23封装）。
正常情况下，MCU的vcc供电、OSC振荡源、RESET复位、接地端都固定，而IO端口的功能设置随程序而定。
所以，我们在液晶维修中，常遇到即使是方案和芯片一样的驱动板，使用的程序不同，也会出现图像显示正常而开/关机无效，或者能够开/关机但没有图像显示的现象。
（1）NT68F63LG（Novatek联咏科技股份有限公司，中国台湾）该MCU是三星液晶的510、540、710、711、712、740、911、913等型号中使用的，芯片实物如图1所示。
但由于该MCU存在缺陷，所以凡是采用该型号MCU的液晶显示器，使用时间达到5000小时左右，就会出现故障。
具体表现为：接信号黑屏（指示灯亮，开/关机正常，无图像）或者黑屏上面显示"非最佳模式".其原因，不是MCU中的程序数据出现错误，而是MCU的HV信号检测电路损坏所致。
此时，故障MCU中的数据是完好的，将其读出来，复制到新的MCU中即可使用。
液晶显示器驱动板典型主控芯片介绍不同的主控芯片，其内部组成有较大的不同。
在输入接口方面，有些主控芯片只有模拟VGA输入接口：有些主控芯片则具有模拟VGA和数字DVI两种接口；还有一些主控芯片，由于没有集成A／D转换电路，因此，只有接收外部A／D转换电路输出的数字信号。
在输出接口方面，有些主控芯片只有输出TTL信号，只能驱动TTL接口液晶面板；有些主控芯片集成有LVDS 发送电路，可以输出LVDS信号，直接驱动LVDS接口液晶面板；有些主控芯片集成有TMDS发送电路，可以输出TMDS信号，直接驱动TMDS接口液晶面板；有些主控芯片可以输出RSDS信号，可以直接驱动RSDS接口液晶面板；还有一些主控芯片集成有TC0N电路，可以直接驱动TC0N接口液晶面板。
下面简要介绍几种常用主控芯片的电路组成及特点。
1．主控芯片gm5120gm5120是Genesis（捷尼）公司推出的一款应用于平面电视及LCD的主控芯片，支持的最高分辨率SXGA为1280×1024。
gm5120内含一个YUV视频输入端口及完整的A／D转换器，并带有PLL锁相环、TMDS接收器（接收DVI信号）、高质量的图像缩放处理器和视频处理器。
另外，gm5120还集成有OSD（屏显电路）、MCU（微控制器）等电路。
可见，gm5120是一片包含LCD众多电路功能于一体的“超级芯片”，其内部电路框图如图1所示。
由gm5120组成的驱动板，可直接驱动TTL接口液晶面板，外加LVDS发送器，也可驱动LVDS液晶面板。
图1 gm5120内部电路框图gm5120具有以下主要的特征：（1）gm5120内含三个ADC输入（RGB），作为计算机VGA的输入：一个视频输入信号端口（YUV）和一个数字视频交互接口（DVI），内含高带宽数字信息加密保护（HDCP）。
（2）gm5120具有图像放″缩小功能；通过对8bit的RGB数据信号进行差补缩放处理，能将分辨率为VGA （640×480）～UXGA（1600×1200）的信号转矽息为fi有单路／双路SXCA（1280×1024／75Hz）输出的格式，以适应液晶显示屏的要求。

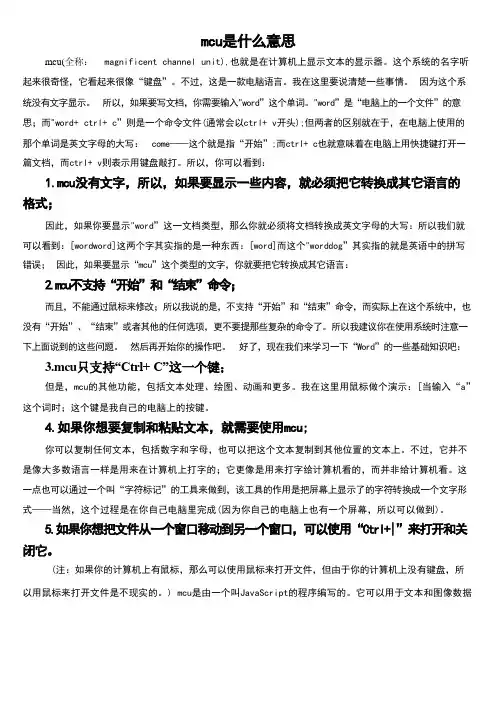

mcu是什么意思mcu(全称：magnificent channel unit),也就是在计算机上显示文本的显示器。
这个系统的名字听起来很奇怪，它看起来很像“键盘”。
不过，这是一款电脑语言。
我在这里要说清楚一些事情。
因为这个系统没有文字显示。
所以，如果要写文档，你需要输入"word”这个单词。
"word”是“电脑上的一个文件”的意思；而"word+ ctrl+ c”则是一个命令文件(通常会以ctrl+ v开头);但两者的区别就在于，在电脑上使用的那个单词是英文字母的大写：come——这个就是指“开始”;而ctrl+ c也就意味着在电脑上用快捷键打开一篇文档，而ctrl+ v则表示用键盘敲打。
所以，你可以看到：1.mcu没有文字，所以，如果要显示一些内容，就必须把它转换成其它语言的格式；因此，如果你要显示"word”这一文档类型，那么你就必须将文档转换成英文字母的大写：所以我们就可以看到：[wordword]这两个字其实指的是一种东西：[word]而这个"worddog”其实指的就是英语中的拼写错误；因此，如果要显示“mcu”这个类型的文字，你就要把它转换成其它语言：2.mc u不支持“开始”和“结束”命令；而且，不能通过鼠标来修改；所以我说的是，不支持“开始”和“结束”命令，而实际上在这个系统中，也没有“开始”、“结束”或者其他的任何选项，更不要提那些复杂的命令了。
所以我建议你在使用系统时注意一下上面说到的这些问题。
然后再开始你的操作吧。
好了，现在我们来学习一下“Word”的一些基础知识吧：3.mcu只支持“Ctrl+C”这一个键；但是，mcu的其他功能，包括文本处理、绘图、动画和更多。
我在这里用鼠标做个演示：[当输入“a”这个词时；这个键是我自己的电脑上的按键。
4.如果你想要复制和粘贴文本，就需要使用mcu;你可以复制任何文本，包括数字和字母，也可以把这个文本复制到其他位置的文本上。
LCD(Liquid Crystal Diodes)是液晶显示器的简称。
LCD显示器具有体积小、重量轻、功耗极低、易于定制、显示内容丰富等特点，被越来越广泛地应用于仪器仪表、通信产品、家用电器等领域。
根据不同种类的LCD，其驱动方式分为静态和动态两种，其中动态驱动方式可以减少LCD显示器的引线和相应的驱动电路，适用于较多位的字符显示和点阵式显示，是现在和将来LCD显示驱动的主导方式。
但LCD的动态驱动与控制较为复杂，实际应用中，通常都是使用专用的IC芯片，或直接采用具有动态LCD驱动接口的单片机。
前者一般较为昂贵，且通用性不好，后者则需具有针对相应单片机的开发系统或开发手段。
这些都限制了LCD显示器更为广泛的应用。
本文介绍了一种简单的方法，可以用一般并行接口配合单片机软件进行LCD的动态驱动，从而使得具有任何型号单片机开发手段的人都可以使用动态驱动的LCD显示器。
作为实例，本文采用与MCS51系列兼容的ATMEL 89C1051单片机串行口扩充的并行口实现了具有3个公共背极，5 1个显示段位的LCD的驱动，显示效果良好，费用极其低廉。
2 动态LCD的一般驱动原理［1］由于LCD的电化学特性，LCD的驱动一般采用交流驱动。
图1为基本的LCD驱动电路和工作波形。
图中A为显示频率信号，C为显示控制信号。
从中可以看出，当LCD两极间电压为零时，不显示；而当LCD两端为交替变化的电压时，LCD显示。
动态驱动方式的实质是用矩阵驱动法来驱动字段的显示。
在此，字段引线相当于行引线，公共背极引线相当于列引线，字符的每一字段相当于矩阵的一个点。
由于是交流驱动，因而不能采用象LED的动态驱动方法，即用LCD的公共电极作为显示的开关控制极；也不能将LCD驱动线悬空，否则在悬空线与选通线交点上的非选通点则会由于液晶所具有的电容特性而产生交叉显示效应，使清晰度下降。
一般作法是在非选通点上加上低于LCD显示阈值的电压信号，以消除交叉效应的影响，如偏压法。
MCU与视频会议系统，视频会议用的MCU是什么，MCU主要处理的三大数据为了实现多点会议电视系统，必须设置MCU。
MCU实质上是一台多媒体信息交换机，进行多点呼叫和连接，实现视频广播、视频选择、音频混合、数据广播等功能，完成各终端信号的汇接与切换。
MCU与现行交换机不同之处在于，交换机完成的是信号的点对点连接，而MCU则要完成多点对多点的切换、汇接或广播。
什么是视频会议系统和MCU：1、MCU（MulTI-point Control Unit 多点控制单元）视频会议的核心部分。
协调及控制多个终端间的视讯传输。
有两部分组成分别是MC （MulTIpoint Controller）及MP （MulTIpoint Processor）。
MC 主要是负责协调终端间传输频道使用的先后顺序及利用H.245来界定传输内容的规格；MP则是在MC的控制规则之下真正在从事影音的再制作（mixing）、转送（Switch）以及一些视讯流的处理。
MCU中MC是必须要具备的管理功能，MP则视终端处对视频的处理能力及整体环境架构而有取舍的余地。
2、视频会议的组成会议系统的组成非常简单，每个会场安放一台视频会议终端，终端接上电视机作为回显设备、接上网络作为传输媒介就可以了。
一台终端通常有一台核心编解码器、一个摄像头，一个全向麦克风以及一个遥控器。
核心编解码将摄像头和麦克风输入的图像及声音编码通过网络传走，同时将网络传来的数据解码后将图像和声音还原到电视机和音响上，即实现了与远端的实时交互。
终端通过呼叫IP地址或ISDN号码进行连接（专线无需拨号）。
但在有三点会场就必须采用MCU（视频会议多点控制单元）进行管理。
同电话交换机相似，MCU（多点控制单元）的作用就是在视频会议三点以上时，决定将哪一路（或哪四路合并成一个）图像作为主图像广播出去，以供其他会场点收看。
所有会场的声音是实时同步混合传输的。
在具有MCU 视频会议系统终端构成的会议系统里，。
一、驱动板（也叫主板）
1、驱动板的功能：
A、接收、处理从外部送进来的模拟（VGA）或者数字（DVI）视频信号
B、通过屏线送出信号去控制液晶屏（PANEL）正常工作
2、驱动板上含有MCU单元，它是液晶显示器的检测控制中心和大脑。
二、电源板
1、用于将90～240V的交流电压转变为12V、5V、3V等的直流电供给显示器工作
2、故障率高，一起维修网在下一课里重点讲下。
三、背光板（也叫高压板）
1、用于将主板或电源板输出的12V的直流电压转变为PANEL需要的高频的1500～1800V的高压交流电，用于点亮PANEL的背光灯。
2、电源板和背光板有时会做在一起也就是所谓的电源背光二合一板。
四、液晶屏
1、液晶显示用模块，它是液晶显示器的核心部件，就像CRT中的显像管是液晶显示器内部最为关键的部件，如果它坏了，就只能拆零件了。
2、包含液晶板和驱动电路。
mcu驱动lcd段码屏显示原理
MCU（Microcontroller Unit，微控制器单元）驱动LCD（Liquid Crystal Display，液晶显示器）段码屏显示的基本原理如下：
1.MCU通过GPIO口控制段码屏的8个引脚，控制每个字段的亮灭，从而显示相应的字符。
2.MCU需要先将要显示的字符存储在内部或外部的存储器中，例如EPROM或EEPROM。
3.MCU通过控制LCD控制器的地址引脚，将字符代码传输到LCD控制器中。
4.LCD控制器根据接收到的字符代码，将相应的段码输出到LCD屏幕上。
5.通过调整MCU输出的段码，可以显示不同的字符和图案。
需要注意的是，不同的LCD段码屏可能有不同的引脚和控制方式，具体实现方法可能因型号而异。
