反应釜方案

一、演练目的

为了提高公司员工对反应釜突发事故的应急处置能力，确保在发生紧急情况时能够迅速、有效地进行处置，降低事故损失，保障员工的生命安全和公司财产安全，特制定本应急预案演练方案。

二、演练背景

某公司生产车间内一台反应釜在正常生产过程中，突然发生爆炸事故，造成人员伤亡和设备损坏。为确保类似事故的应急处置能力，提高员工的安全意识，公司决定开展反应釜应急预案演练。

三、演练时间

2022年5月15日

四、演练地点

公司生产车间反应釜区域

五、演练组织

（一）演练领导小组

组长：公司总经理

副组长：公司副总经理

成员：各部门负责人、安全管理人员、应急小组人员

（二）演练工作小组

1. 指挥部：负责演练的组织、协调、指挥和监督工作。

2. 应急小组：负责现场应急处置工作，包括灭火、救援、医疗救护等。

3. 保障组：负责演练物资、器材的保障工作。

4. 后勤组：负责演练的后勤保障工作，包括人员、车辆、通讯设备等。

六、演练内容

（一）应急响应

1. 发现事故：反应釜操作员发现反应釜发生爆炸，立即报告现场负责人。 2. 现场负责人接到报告后，立即启动应急预案，通知应急小组。

3. 应急小组接到通知后，迅速赶到现场，开展应急处置工作。

（二）应急处置

1. 灭火：应急小组立即组织人员进行灭火，确保火势得到控制。

2. 救援：对伤员进行现场急救，同时拨打120急救电话，请求救援。

3. 设备保护：对受损设备进行保护，防止事故扩大。

4. 人员疏散：组织现场人员迅速撤离，确保人员安全。

（三）事故调查

1. 事故发生后，立即成立事故调查组，对事故原因进行调查。

2. 根据事故调查结果，提出整改措施，防止类似事故再次发生。

七、演练步骤

（一）演练前准备

1. 演练前，对参演人员进行培训，确保他们了解应急预案和应急处置流程。

2. 检查演练物资、器材，确保其完好可用。

3. 演练场地设置：在反应釜区域设置演练场地，包括演练场景、器材、标识等。

反应釜 百科名片

反应釜工作示意图

反应釜可采用SUS304、SUS316L等不锈钢材料制造。搅拌器有锚式、框式、桨式、涡轮式，刮板式，组合式，转动机构可采用摆线针轮减速机、可满足各种物料的特殊反应要求。无级变速减速机，密封装置可采用机械密封，加热冷却可采用夹套、半管、盘管、米勒板等结构，加热方式有蒸汽、电加热、导热油，以满足耐酸、耐高温、耐磨损、抗腐蚀等不同工作环境的工艺需要。可根据用户工艺要求进行设计、制造。

目录

反应釜的使用条件

反应釜的应用

反应釜用途及特性

反应釜的分类及选用

常见类型

安装使用：

结构形式

几种密封的使用条件

反应釜的使用条件

反应釜的应用

反应釜用途及特性

反应釜的分类及选用

常见类型

安装使用：

结构形式 几种密封的使用条件

• 几种常见的搅拌形式

• 注意事项

• 反应釜几种常见的结构示意图

• 保养

• 设计参考

• 大容量反应釜的技术特点

• 发展趋势

• 反应釜修补技术及影响修补层质量的因素

• 反应釜钛合金修补技术介绍：

• 关于反应釜高温碳化的介绍

• 反应釜焊接中产生裂纹的防范措施

• 反应釜安全操作规程

展开

编辑本段反应釜的使用条件

根据搅拌过程的目的与搅拌器造成的流动状态判断该过[1]程所适用的浆型，这是一种比较合用

蒸汽加热反应釜

的方法。

由于苏联的浆型选择有其本国的习惯，所以与我国常用浆型并不尽相同。

推进浆型是把浆型分成快速型与慢速型两类，前者在湍流状态操作，后者在层流状态操作。

反应釜选用时根据搅拌目的及流动状态来决定浆型及挡板条件，流动状态的决定要受搅拌介质的粘度高低的影响。其使用条件比较具体，不仅有浆型与搅拌目的，还有推进的介质粘度范围、搅拌转速范围和槽的容量范围。提出的选型表也是根据搅拌的目的及搅拌时的流动状态来选型，它的优点还在于根据不同搅拌过程的特点划分了浆型的使用范围，使得选型更加具体。

安装反应釜工程技术方案

反应釜是化工生产过程中常用的一种设备，主要用于化学反应、合成、蒸馏、脱水、结晶等工艺。其安装工程技术方案包括反应釜的选型和设计、基础施工、设备安装、管道连接、电气接线、系统调试等内容。本文将针对反应釜的安装工程技术方案进行详细的介绍。

二、反应釜选型和设计

1. 反应釜选型

在选型时，需根据化工生产的具体工艺要求，考虑反应釜的材质、容积、工作温度和压力等参数。通常选用不锈钢、碳钢或玻璃钢等材质的反应釜，容积根据工艺需要确定，工作温度和压力则需满足物料反应的要求。

2. 反应釜设计

针对不同的工艺需求，反应釜的设计也应根据实际情况进行调整。设计时需考虑反应釜的结构、加热方式、搅拌方式、出料方式等因素，确保满足工艺流程的需求。

三、基础施工

1. 地基处理

在进行基础施工前，需对场地进行认真的勘测和设计，确保地基的承载能力符合反应釜安装的要求。若地基不稳定或承载能力不足，需对地基进行处理，如填土、加固等措施。

2. 基础建设

基础施工包括基础开挖、混凝土浇筑、钢筋绑扎等工序。在施工中，需严格按照设计要求进行操作，确保基础的平整、坚固。

四、设备安装

1. 设备运输

在进行设备安装前，需将反应釜运至工地。运输过程中需确保安全，避免发生碰撞或损坏。

2. 安装作业

设备安装涉及吊装、定位、调整等工序。在进行安装作业时，需配备专业的吊装设备和人员，保证操作安全、准确。

五、管道连接

1. 管道设计 在进行管道连接前，需根据工艺要求设计好管道布局，包括进料管、出料管、蒸汽管、冷却水管等。

2. 管道安装

管道连接需要进行切割、翻边、对接、焊接等操作。在进行焊接时，需操作人员持证上岗，确保焊接质量符合要求。

六、电气接线

1. 电气设计

根据设备的工作原理和控制要求，进行电气设计，包括布线、开关箱安装、控制柜接线等。

2. 电气安装

在进行电气安装时，需确保配电设备、电缆、接插件等设备齐全，接线过程中需注意安全防护措施。

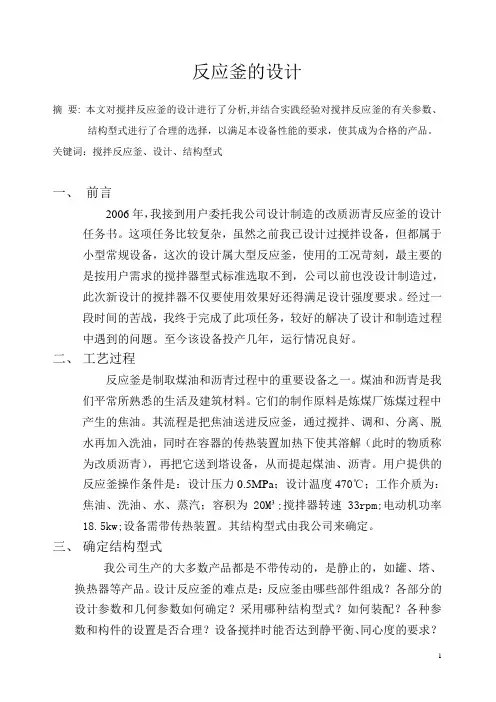

1 反应釜的设计

摘 要: 本文对搅拌反应釜的设计进行了分析,并结合实践经验对搅拌反应釜的有关参数、结构型式进行了合理的选择，以满足本设备性能的要求，使其成为合格的产品。

关键词：搅拌反应釜、设计、结构型式

一、 前言

2006年，我接到用户委托我公司设计制造的改质沥青反应釜的设计任务书。这项任务比较复杂，虽然之前我已设计过搅拌设备，但都属于小型常规设备，这次的设计属大型反应釜，使用的工况苛刻，最主要的是按用户需求的搅拌器型式标准选取不到，公司以前也没设计制造过，此次新设计的搅拌器不仅要使用效果好还得满足设计强度要求。经过一段时间的苦战，我终于完成了此项任务，较好的解决了设计和制造过程中遇到的问题。至今该设备投产几年，运行情况良好。

二、 工艺过程

反应釜是制取煤油和沥青过程中的重要设备之一。煤油和沥青是我们平常所熟悉的生活及建筑材料。它们的制作原料是炼煤厂炼煤过程中产生的焦油。其流程是把焦油送进反应釜，通过搅拌、调和、分离、脱水再加入洗油，同时在容器的传热装置加热下使其溶解（此时的物质称为改质沥青），再把它送到塔设备，从而提起煤油、沥青。用户提供的反应釜操作条件是：设计压力0.5MPa；设计温度470℃；工作介质为：焦油、洗油、水、蒸汽；容积为20M³;搅拌器转速33rpm;电动机功率18.5kw;设备需带传热装置。其结构型式由我公司来确定。

三、 确定结构型式

我公司生产的大多数产品都是不带传动的，是静止的，如罐、塔、换热器等产品。设计反应釜的难点是：反应釜由哪些部件组成？各部分的设计参数和几何参数如何确定？采用哪种结构型式？如何装配？各种参数和构件的设置是否合理？设备搅拌时能否达到静平衡、同心度的要求？ 2 传热构件设计是否满足反应釜工作原理的要求？轴封装置在470℃的高温下，能否满足密封要求？

通过查阅了大量技术资料，我对反应釜的主要部件的结构型式、几何尺寸、载荷受力、强度设计及其构件的选材、搅拌装置中搅拌器的形式、数量和各个搅拌器之间的安装位置、传动装置及轴封选型、传热装置结构形式及安装高度等重要参数进行了逐一的计算和确定。反应釜的结构确定由容器部分、搅拌装置、传动装置、轴封装置及传热构件组成。根据工艺要求配有介质的进出管口、压力表、温度计口、取样口、安全阀口、注油口、水进出口、人孔、视镜及支座。整个反应釜的设计分为五个部分：
