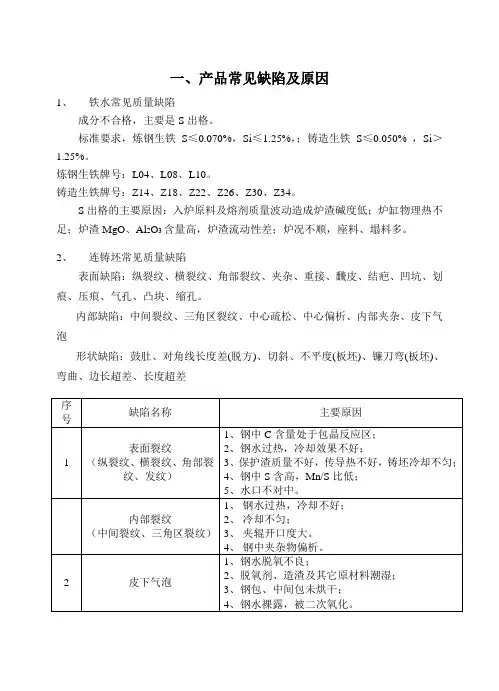

一、产品常见缺陷及原因
1、 铁水常见质量缺陷
成分不合格，主要是S出格。
标准要求，炼钢生铁S≤0.070%，Si≤1.25%，；铸造生铁S≤0.050% ，Si＞1.25%。
炼钢生铁牌号：L04、L08、L10。
铸造生铁牌号：Z14、Z18、Z22、Z26、Z30、Z34。
S出格的主要原因：入炉原料及熔剂质量波动造成炉渣碱度低；炉缸物理热不足；炉渣MgO、Al2O3含量高，炉渣流动性差；炉况不顺，座料、塌料多。
2、 连铸坯常见质量缺陷
表面缺陷：纵裂纹、横裂纹、角部裂纹、夹杂、重接、飜皮、结疤、凹坑、划痕、压痕、气孔、凸块、缩孔。
内部缺陷：中间裂纹、三角区裂纹、中心疏松、中心偏析、内部夹杂、皮下气泡
形状缺陷：鼓肚、对角线长度差(脱方)、切斜、不平度(板坯)、镰刀弯(板坯)、弯曲、边长超差、长度超差
序号 缺陷名称 主要原因
1 表面裂纹
（纵裂纹、横裂纹、角部裂纹、发纹） 1、钢中C含量处于包晶反应区；
2、钢水过热，冷却效果不好；
3、保护渣质量不好，传导热不好，铸坯冷却不匀；
4、钢中S含高，Mn/S比低；
5、水口不对中。
内部裂纹
（中间裂纹、三角区裂纹） 1、 钢水过热，冷却不好；
2、 冷却不匀；
3、 夹辊开口度大。
4、 钢中夹杂物偏析。
2 皮下气泡 1、钢水脱氧不良；
2、脱氧剂、造渣及其它原材料潮湿；
3、钢包、中间包未烘干；
4、钢水裸露，被二次氧化。
3 夹杂：
按夹杂物来源分类：①内生夹杂物，②外来夹杂物。
按夹杂物的化学成分分类：①氧化物类夹杂物，②硫化物类夹杂物，③氮化物，④碳化物，⑤磷化物。
按加工性能分类：①塑性夹杂物，②脆性夹杂物，③球状（点状）不变形夹杂。 在冶炼、浇注过程中，炉渣、耐火材料侵蚀剥落进入钢中，脱氧产物未能完成全排出。
4 分层 铸机开口度过大；
成分偏析、夹杂物聚集造成。
5 鼓肚 铸机开口度过大；
辊间距大；
冷却强度不足
pcb设计常见问题和改善措施
PCB设计是电子制造中不可或缺的一环，它直接关系到整个电子产品的稳定性和性能表现。然而，很多初学者在设计PCB时常常会遇到一些问题。本文将探讨常见的PCB设计问题及改善措施。
一、布局问题
1.过于密集的布局
如果布局过于密集，会导致信号串扰（crosstalk）和噪声（noise）的产生。为了解决这个问题，可以采用分层设计，将多层电路板分为几个逻辑分区。在每个分区内，则可以使用自己的供电和接地系统。
2.容易混淆的引脚映射
在复杂的PCB设计中，引脚映射关系可能会让人感到混乱，容易出错。这种情况下，我们应该简化引脚映射，并且尽量减少不同部件的互相干扰。
3.热点问题
一些元器件非常容易发热，并产生很强的电磁干扰。这些元器件应该被单独布局，并且应该和其他元器件保持一定的距离。
二、管理问题
1.缺乏模块化设计
模块化设计可以帮助我们在有需要时，快速更换某个元器件或调整局部电路。如果缺乏模块化设计，则在维护或更新时需要耗费更多的时间和资金。模块化设计可以使得整个系统更加灵活和可靠。
2.不合理的基本布局规则
设计PCB时，应该遵循一些基本的布局规则。例如，元器件应该遵循一定的大小和形状，以方便插入和插拔。又如，元器件的布局和尺寸应该考虑到过孔和贴片的芯片之间的兼容性。
三、电气问题
1.传输线匹配问题
传输线的匹配非常重要，否则会导致信号的反射和损耗。设计师应该使用合适的电路板布线工具，并根据电路需求寻找适当的线材。
2.串扰与干扰问题
当多根传输线靠近时，它们之间的耦合可能会导致信号干扰。此时，我们可以分析信号之间的相关性，并使用合适的工具进行干扰分析和排除。
3.接地问题
良好的接地系统可以有效地减少噪声和电磁干扰对电子器件的影响。我们应该确保供地面和接地面的区域大小合适，并且不应忽略单点接地的规则。
综上所述，设计PCB时需要注意的许多问题必须受到严格的重视和更正。采用科学的设计思路和正确的工具可以帮助我们解决问题，实现PCB优化设计的目标。

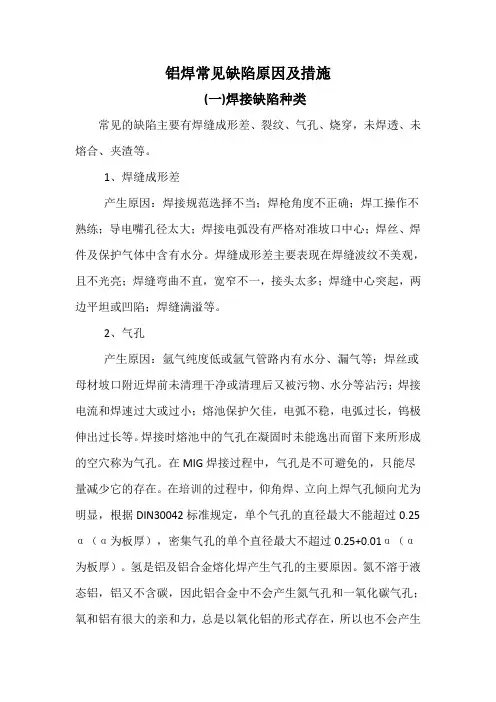

铝焊常见缺陷原因及措施
(一)焊接缺陷种类
常见的缺陷主要有焊缝成形差、裂纹、气孔、烧穿，未焊透、未熔合、夹渣等。
1、焊缝成形差
产生原因：焊接规范选择不当；焊枪角度不正确；焊工操作不熟练；导电嘴孔径太大；焊接电弧没有严格对准坡口中心；焊丝、焊件及保护气体中含有水分。焊缝成形差主要表现在焊缝波纹不美观，且不光亮；焊缝弯曲不直，宽窄不一，接头太多；焊缝中心突起，两边平坦或凹陷；焊缝满溢等。
2、气孔
产生原因：氩气纯度低或氩气管路内有水分、漏气等；焊丝或母材坡口附近焊前未清理干净或清理后又被污物、水分等沾污；焊接电流和焊速过大或过小；熔池保护欠佳，电弧不稳，电弧过长，钨极伸出过长等。焊接时熔池中的气孔在凝固时未能逸出而留下来所形成的空穴称为气孔。在MIG焊接过程中，气孔是不可避免的，只能尽量减少它的存在。在培训的过程中，仰角焊、立向上焊气孔倾向尤为明显，根据DIN30042标准规定，单个气孔的直径最大不能超过0.25α（α为板厚），密集气孔的单个直径最大不超过0.25+0.01α（α为板厚）。氢是铝及铝合金熔化焊产生气孔的主要原因。氮不溶于液态铝，铝又不含碳，因此铝合金中不会产生氮气孔和一氧化碳气孔；氧和铝有很大的亲和力，总是以氧化铝的形式存在，所以也不会产生氧气孔；氢在高温时大量的溶于液态铝，但几乎不溶于固态铝，所以在凝固点溶于液体中的氢几乎全部析出，形成气泡。但铝和铝合金的比重轻，气泡在熔池中的上升的速度较慢，加上铝的导热能力强凝固，不利于气泡的浮出，故铝和铝合金易产生气孔，氢气孔在焊缝内部一般呈白亮光洁状。氢的来源比较多，主要来自弧柱气氛中的水、焊丝以及母材所吸附水分对焊缝气孔的产生常常占有突出的地位。
厂房空气中的湿度也影响弧柱气氛。MIG焊接时，焊是以细小熔滴形式通过弧柱而落入熔池的，由于弧柱温度最高，熔滴比表面积很大，故有利于熔滴金属吸收氢，产生气孔的倾向也更大些。弧柱中的氢之所以能够形成气，与它在铝合金中的溶解度变化有。如前段所说，在凝固点时氢的溶解度从0.69突降到0.036ml/100g，相差约20倍（在钢中只相差不到2倍），这是氢容易使焊缝产生气孔的重要原因之一。
PCB 板焊接缺陷产生的原因及解决措施
回顾近年来电子产业工艺发展历程，可以留意到一个很明显的趋势就是
回流焊技术。原则上传统插装件也可用回流焊工艺，这就是通常所说的通孔
回流焊接。其优点是有可能在同一时间内完成所有的焊点，使生产本钱降到
最低。然而温度敏感元件却限制了回流焊接的应用，无论是插装件还是
SMD。继而人们把目光转向选择焊接。大多数应用中都可以在回流焊接之后
采用选择焊接。这将成为经济而有效地完成剩余插装件的焊接方法，而且与
将来的无铅焊接完全兼容。
选择性焊接的工艺特点
可通过与波峰焊的比较来了解选择性焊接的工艺特点。两者间最明显的差
异在于波峰焊中 PCB 的下部完全浸进液态焊料中，而在选择性焊接中，仅有
部分特定区域与焊锡波接触。由于 PCB 本身就是一种不良的热传导介质，因
此焊接时它不会加热熔化邻近元器件和 PCB 区域的焊点。在焊接前也必须预
先涂敷助焊剂。与波峰焊相比，助焊剂仅涂覆在 PCB 下部的待焊接部位，而
不是整个 PCB。另外选择性焊接仅适用于插装元件的焊接。选择性焊接是一
种全新的方法，彻底了解选择性焊接工艺和设备是成功焊接所必须的。
选择性焊接的流程
典型的选择性焊接的工艺流程包括：助焊剂喷涂，PCB 预热、浸焊和拖
焊。
助焊剂涂布工艺
在选择性焊接中，助焊剂涂布工序起着重要的作用。焊接加热与焊接结束
时，助焊剂应有足够的活性防止桥接的产生并防止 PCB 产生氧化。助焊剂喷
涂由 X/Y 机械手携带 PCB 通过助焊剂喷嘴上方，助焊剂喷涂到 PCB 待焊位置上。助焊剂具有单嘴喷雾式、微孔喷射式、同步式多点/图形喷雾多种方
式。回流焊工序后的微波峰选焊，最重要的是焊剂正确喷涂。微孔喷射式尽
对不会弄污焊点之外的区域。微点喷涂最小焊剂点图形直径大于 2mm，所以
喷涂沉积在 PCB 上的焊剂位置精度为±0.5mm，才能保证焊剂始终覆盖在被
焊部位上面，喷涂焊剂量的公差由供给商提供，技术说明书应规定焊剂使用
