结构施工图识读
一、 结构施工图概念及其用途：
结构施工图是根据房屋建筑中的承重构件进行结构设计后绘制成的图样。结构设计时根据建筑要求选择结构类型，并进行合理布置，再通过力学计算确定构件的断面形状、大小、材料及构造等，并将设计结果绘成图样，以指导施工，这种图样有时简称为“结施”。结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也用于计算工程量、编制预算和施工进度计划的依据。
二、 结构施工图的组成：
（一）结构设计说明
抗震设计与防火要求，地基与基础，地下室，钢筋混凝土各种构件，砖砌体，后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等。
（二）结构平面图
1．基础平面图
2．楼层结构平面布置图
3．屋面结构平面布置图
（三）构件详图
1．梁、板、柱及基础结构详图
2．楼梯结构详图
3．屋架结构详图 4．其他详图 如支撑详图等
结构施工图中，基本构件如板、梁、柱等，为了图样表达简明扼要，便于清楚区分构件，便于施工，制表、查阅，有必要以代号或符号去表示各类构件，目前国家《建筑结构制图标准》给出的常用构件代号，均以构件名称的汉语拼音的第一个字母来表示的。
结构施工图识读方法：
1．从上往下，从左往右的看图顺序是施工图识读的一般顺序。比较符合看图的习惯，同时也是施工图绘制的先后顺序。
2．由前往后看，根据房屋的施工先后顺序，从基础、墙柱、楼面到屋面依次看，此顺序基本也是结构施工图编排的先后顺序。
3．看图时要注意从粗到细，从大到小。先粗看一遍，了解工程的概况、结构方案等。然后看总说明及每一张图纸，熟悉结构平面布置，检查构件布置是否合理正确，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等是否正确。最后根据结构平面布置图，详细看每一个构件的编号、跨数、截面尺寸、配筋、标高及其节点详图。 4．纸中的文字说明是施工图的重要组成部分，应认真仔细逐条阅读，并与图样对照看，便于完整理解图纸。

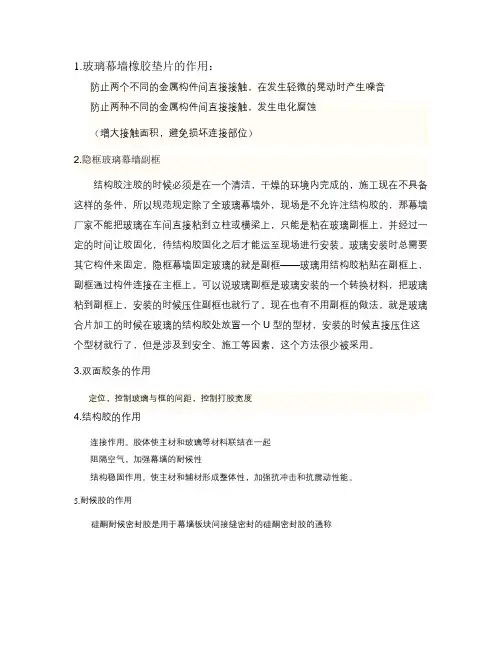

1.玻璃幕墙橡胶垫片的作用：
防止两个不同的金属构件间直接接触，在发生轻微的晃动时产生噪音
防止两种不同的金属构件间直接接触，发生电化腐蚀
（增大接触面积，避免损坏连接部位）
2.隐框玻璃幕墙副框
结构胶注胶的时候必须是在一个清洁，干燥的环境内完成的，施工现在不具备这样的条件，所以规范规定除了全玻璃幕墙外，现场是不允许注结构胶的，那幕墙厂家不能把玻璃在车间直接粘到立柱或横梁上，只能是粘在玻璃副框上，并经过一定的时间让胶固化，待结构胶固化之后才能运至现场进行安装。玻璃安装时总需要其它构件来固定，隐框幕墙固定玻璃的就是副框——玻璃用结构胶粘贴在副框上，副框通过构件连接在主框上。可以说玻璃副框是玻璃安装的一个转换材料，把玻璃粘到副框上，安装的时候压住副框也就行了。现在也有不用副框的做法，就是玻璃合片加工的时候在玻璃的结构胶处放置一个U型的型材，安装的时候直接压住这个型材就行了，但是涉及到安全、施工等因素，这个方法很少被采用。
3.双面胶条的作用
定位，控制玻璃与框的间距，控制打胶宽度
4.结构胶的作用
连接作用。胶体使主材和玻璃等材料联结在一起
阻隔空气，加强幕墙的耐候性
结构稳固作用。使主材和辅材形成整体性，加强抗冲击和抗震动性能。
5.耐候胶的作用
硅酮耐候密封胶是用于幕墙板块间接缝密封的硅酮密封胶的通称
1 南充职业技术学院试卷（A 卷）
200 – 200 学年度第 期
考试班级 完 卷 时 间 100分钟
考试科目 《建筑识图与构造》 命 题 人 王 朝 兴
使用教材 高职高专规划教材 教研室主任签字
学 号 考 生 姓 名
总分 一 二 三 四 五 六 七 八 九 十
一、填空题（每空1分，共计25分）
1.常用建筑图纸A2的尺寸BL为____________
2.混凝土材料的图例为____________
3.常用的施工图的种类有________、_________、___________
4.门的代号名称为______________
5.板标注中Φ8@100/200表示__________________________________
6.基础的标注代号为____________,柱子的标注代号为______________
7.结施图标注中6YKB395-4表示_______________________________________
8.建筑基本模数1M=________mm
9.民用建筑物的构造组成部分有_________、__________、_________、________、___________、___________等常见6个
10.普通标准砖的尺寸为______________________
11.针对地下室透水材料，则一般防潮层是设在底层地面以上的_________mm处
12.常见的难燃烧体有___________、___________等
13.变形缝的种类有_____________、____________、_____________

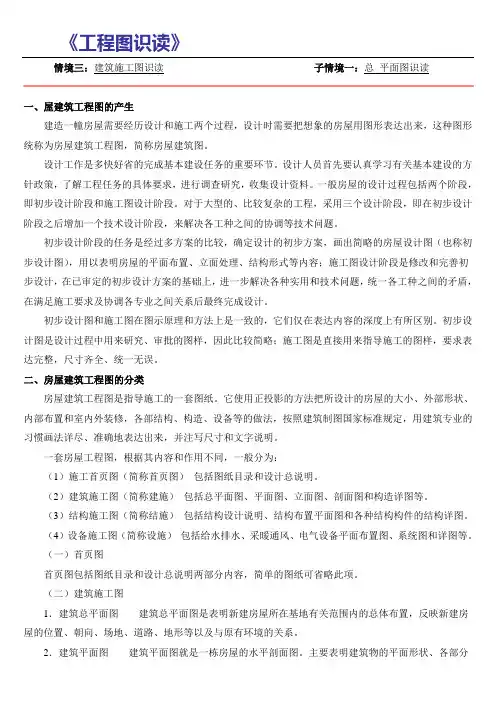

《工程图识读》
情境三：建筑施工图识读 子情境一：总
平面图识读
一、屋建筑工程图的产生
建造一幢房屋需要经历设计和施工两个过程，设计时需要把想象的房屋用图形表达出来，这种图形统称为房屋建筑工程图，简称房屋建筑图。
设计工作是多快好省的完成基本建设任务的重要环节。设计人员首先要认真学习有关基本建设的方针政策，了解工程任务的具体要求，进行调查研究，收集设计资料。一般房屋的设计过程包括两个阶段，即初步设计阶段和施工图设计阶段。对于大型的、比较复杂的工程，采用三个设计阶段，即在初步设计阶段之后增加一个技术设计阶段，来解决各工种之间的协调等技术问题。
初步设计阶段的任务是经过多方案的比较，确定设计的初步方案，画出简略的房屋设计图（也称初步设计图），用以表明房屋的平面布置、立面处理、结构形式等内容；施工图设计阶段是修改和完善初步设计，在已审定的初步设计方案的基础上，进一步解决各种实用和技术问题，统一各工种之间的矛盾，在满足施工要求及协调各专业之间关系后最终完成设计。
初步设计图和施工图在图示原理和方法上是一致的，它们仅在表达内容的深度上有所区别。初步设计图是设计过程中用来研究、审批的图样，因此比较简略；施工图是直接用来指导施工的图样，要求表达完整，尺寸齐全、统一无误。
二、房屋建筑工程图的分类
房屋建筑工程图是指导施工的一套图纸。它使用正投影的方法把所设计的房屋的大小、外部形状、内部布置和室内外装修，各部结构、构造、设备等的做法，按照建筑制图国家标准规定，用建筑专业的习惯画法详尽、准确地表达出来，并注写尺寸和文字说明。
一套房屋工程图，根据其内容和作用不同，一般分为：
（1）施工首页图（简称首页图） 包括图纸目录和设计总说明。
（2）建筑施工图（简称建施） 包括总平面图、平面图、立面图、剖面图和构造详图等。
（3）结构施工图（简称结施） 包括结构设计说明、结构布置平面图和各种结构构件的结构详图。
