建筑识图与构造(全面)

一. 单选题(每小题2分,共24分)

1．除住宅建筑之外的民用建筑高度大于（ ）为高层建筑（不包括单层主体建筑），建筑总高度大于（ ）时为超高层建筑。

A、16m，20层 B、16m，40层

C、24m，100层 D、24m，100m

2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（ ）。

A、砌体结构 B、框架结构

C、板墙结构 D、空间结构

3．一般建筑跨度30m以上的大跨度建筑采用（ ）结构。

A、砌体 B、框架

C、板墙 D、空间

4．建筑物的耐久等级为二级时其耐久年限为（ ）年，适用于一般性建筑。

A、50~100 B、80~150 C、25~50

D、15~25

5．建筑物的设计使用年限为50年，适用（ ）。

A、临时性结构 B、易于替换的结构构件

C、普通房屋和构筑物 D、纪念性建筑和特别重要的建筑结构

6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（ ）以上的（ ）。

A、0.5小时，难燃烧体

B、1小时，难燃烧体

1 南充职业技术学院试卷（A 卷）

200 – 200 学年度第 期

考试班级 完 卷 时 间 100分钟

考试科目 《建筑识图与构造》 命 题 人 王 朝 兴

使用教材 高职高专规划教材 教研室主任签字

学 号 考 生 姓 名

总分 一 二 三 四 五 六 七 八 九 十

一、填空题（每空1分，共计25分）

1.常用建筑图纸A2的尺寸BL为____________

2.混凝土材料的图例为____________

3.常用的施工图的种类有________、_________、___________

4.门的代号名称为______________

5.板标注中Φ8@100/200表示__________________________________

6.基础的标注代号为____________,柱子的标注代号为______________

7.结施图标注中6YKB395-4表示_______________________________________

8.建筑基本模数1M=________mm

9.民用建筑物的构造组成部分有_________、__________、_________、________、___________、___________等常见6个

10.普通标准砖的尺寸为______________________

11.针对地下室透水材料，则一般防潮层是设在底层地面以上的_________mm处

12.常见的难燃烧体有___________、___________等

13.变形缝的种类有_____________、____________、_____________

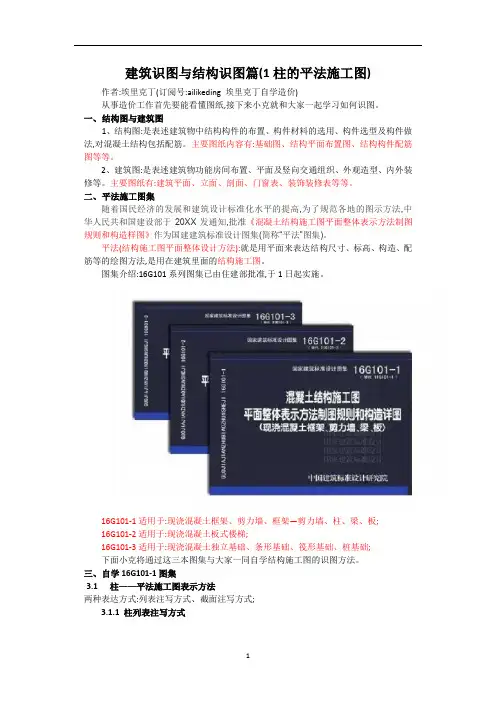

1 建筑识图与结构识图篇(1柱的平法施工图)

作者:埃里克丁(订阅号:ailikeding 埃里克丁自学造价)

从事造价工作首先要能看懂图纸,接下来小克就和大家一起学习如何识图。

一、 结构图与建筑图

1、结构图:是表述建筑物中结构构件的布置、构件材料的选用、构件选型及构件做法,对混凝土结构包括配筋。主要图纸内容有:基础图、结构平面布置图、结构构件配筋图等等。

2、建筑图:是表述建筑物功能房间布置、平面及竖向交通组织、外观造型、内外装

修等。主要图纸有:建筑平面、立面、剖面、门窗表、装饰装修表等等。

二、 平法施工图集

随着国民经济的发展和建筑设计标准化水平的提高,为了规范各地的图示方法,中华人民共和国建设部于20XX发通知,批准《混凝土结构施工图平面整体表示方法制图规则和构造样图》作为国建建筑标准设计图集(简称“平法”图集)。

平法(结构施工图平面整体设计方法):就是用平面来表达结构尺寸、标高、构造、配筋等的绘图方法,是用在建筑里面的结构施工图。

图集介绍:16G101系列图集已由住建部批准,于1日起实施。

16G101-1适用于:现浇混凝土框架、剪力墙、框架—剪力墙、柱、梁、板;

16G101-2适用于:现浇混凝土板式楼梯;

16G101-3适用于:现浇混凝土独立基础、条形基础、筏形基础、桩基础;

下面小克将通过这三本图集与大家一同自学结构施工图的识图方法。

三、 自学16G101-1图集

3.1 柱——平法施工图表示方法

两种表达方式:列表注写方式、截面注写方式;

3.1.1 柱列表注写方式

1

如上图所示,即为柱在平法施工图中列表注写的方式。柱的大部分参数都在图中的“柱表”内。下面我们就一个一个去读懂他们。

① 上图红色箭头所指的方块即为图纸中的柱子,其实就是俯视效果下柱的截面形状;

② 柱号(柱表中第一列),我们用一张表格来进行说明:

从表格中我们可以了解到,图纸中柱号:KZ1表示框架柱1,XZ1表示芯柱1。柱号即为柱子的名字,在计算工程量中便于分类区分。但是我们发现为什么图纸中很多柱子都是KZ1呢,为什么序号都是1呢？这个同学们可以参照“柱编号”表下的注释,小克就不在这里啰嗦了。

第一章

构成建筑的三要素是什么？

构成建筑的基本要素是指在不同历史条件下的建筑功能、建筑的物质技术条件和建筑形象，统称为建筑三要素。

建筑的指导方针是什么？

适用、安全、经济、美观。

建筑物的耐火等级如何划分？

根据建筑物的用途不同提出不同的耐火等级要求。

耐久等级如何划分？

主要根据建筑物额重要性和规模大小划分。

建筑物的基本组成有哪些？

基础、墙、楼地层地楼梯、屋顶、门与窗

影响建筑构造的主要因素有哪些？

外界环境的影响（外力作用的影响、气候条件的影响、各种人为因素的影响）、建筑技术条件的影响、经济条件的影响。

第二章

基础和地基有什么不同？

基础是房屋建筑的终于组成部分，建筑工程中把位于建筑物的最下部并且埋入地下直接作用于土层上的承重构件叫基础；地基是指基础底面以下受到荷载作用影响范围内的部分岩体或土体。

它们之间的关系如何？

建筑物的全部荷载都是通过基础传给地基的。地基与基础之间有着相互影响、相互制约的密切关系。

什么叫基础的埋深？

一般把从室外设计地面到基础底部的垂直高度称为基础的埋置深度，简称埋深。

影响基础埋深的因素有哪些？

建筑物的使用要求及基础构造的影响、工程地质和水文地质条件的影响、土的冻结深度的影响、相邻建筑基础埋深的影响、作用在地基上的荷载大小的影响还需考虑新建建筑物是否有地下室、设备基础、地下管沟等因素。

常见的基础类型有哪些？

按基础的构造形式分为：独立基础、条形基础、井格基础、筏板基础、箱形基础、桩基础。按所用材料及受力特点分为：无筋扩展基础和扩展基础。

地下室是如何分类的？

普通地下室、防水地下室、地下室、半地下室。

第三章

简述墙体的分类方式及类别？

按位置分类；外墙和内墙、纵墙和横墙。按受力情况：承重墙和非承重墙。按材料分类：砖和砂浆砌筑的砖墙、利用工业废料制作的各种砌块砌筑的砌块墙、现浇或预制的钢筋混凝土墙、石块和 砂浆砌筑的石墙等。按构造形式分类：实体墙、空体墙、复合墙。按施工方法分类：块材墙、板筑墙、板材墙。
