《建筑结构基础与识图》复习资料
（zyf编写）
试题类型：概念型、识图型、计算型。
（概念型试题有：判断题、选择题、填空题、简答题）
《建筑结构基础与识图》（第二版）
绪论
一、概念型
1、建筑结构是由梁、板、墙、柱、基础等基本构件，按照一定组成规则，通过正确的连接方式所组成的能够承受并传递荷载和其他间接作用的骨架。
2、建筑结构按照结构所用材料分：（1）混凝土结构（混凝土结构包括素混凝土结构、钢筋混凝土结构和预应力混凝土结构。）；（2）砌体结构；（3）钢结构；（4）木结构。
3、建筑结构按承重结构类型分：（1）砖混结构；（2）框架结构；（3）框架-剪力墙结构；（4）剪力墙结构；（5）筒体结构；（6）排架结构。
第二章 结构设计方法与设计指标
一、概念型
1、使结构或构件产生内力、变形、裂缝等效应的原因称为“作用”，可分为直接作用和间接作用。
2、直接作用是指施加在结构上的荷载，如结构自重、家具及人群荷载等；间接作用是指引起结构外加变形和约束变形的原因，如温度变化、混凝土收缩、地基沉降等。
3、结构上的荷载按作用时间的长短和性质分为下列三类：（1）永久荷载；（2）可变荷载；（3）偶然荷载。
4、荷载标准值是指结构在设计基准期内，在正常情况下可能出现的最大荷载值。
5、对永久荷载采用标准值作为代表值；对可变荷载应根据设计要求采用标准值、组合值、频遇值或准永久值作为代表值；对偶然荷载应按建筑结构使用的特点确定其代表值。
6、可变荷载组合值可表示为ψcQk，其中Qk为可变荷载标准值，ψc为可变荷载组合值系数。
7、可变荷载频遇值。其值可表示为ψfQk，其中ψf为可变荷载频遇值系数。
8、可变荷载准永久值。其值可表示为ψqQk,其中ψq为可变荷载准永久值系数。
9、建筑结构的功能要求包括安全性、适用性和耐久性。
10、整个结构或结构的一部分能满足设计规定的某一功能要求，我们称之为该功能处于可靠状态。
1 南充职业技术学院试卷（A 卷）
200 – 200 学年度第 期
考试班级 完 卷 时 间 100分钟
考试科目 《建筑识图与构造》 命 题 人 王 朝 兴
使用教材 高职高专规划教材 教研室主任签字
学 号 考 生 姓 名
总分 一 二 三 四 五 六 七 八 九 十
一、填空题（每空1分，共计25分）
1.常用建筑图纸A2的尺寸BL为____________
2.混凝土材料的图例为____________
3.常用的施工图的种类有________、_________、___________
4.门的代号名称为______________
5.板标注中Φ8@100/200表示__________________________________
6.基础的标注代号为____________,柱子的标注代号为______________
7.结施图标注中6YKB395-4表示_______________________________________
8.建筑基本模数1M=________mm
9.民用建筑物的构造组成部分有_________、__________、_________、________、___________、___________等常见6个
10.普通标准砖的尺寸为______________________
11.针对地下室透水材料，则一般防潮层是设在底层地面以上的_________mm处
12.常见的难燃烧体有___________、___________等
13.变形缝的种类有_____________、____________、_____________
建筑识图与构造知识点
一、建筑识图基础知识
1. 图纸分类
- 施工图：包括平面图、立面图、剖面图、详图等，用于指导施工。
- 结构图：展示建筑结构的布置、类型、尺寸和连接方式。
- 设备图：涉及给排水、暖通空调、电气等设备布局和连接方式。
2. 图纸符号与图例
- 通用符号：用于表示建筑元素，如墙体、门窗、楼梯等。
- 专用符号：针对特定专业，如电气元件、管道配件等。
- 图例：解释图纸中的符号和标记，帮助理解图纸内容。
3. 尺寸标注
- 线性尺寸：表示长度、宽度、高度等。
- 角度尺寸：表示转角和斜边长度。
- 半径/直径尺寸：用于圆形或弧形元素。
4. 比例尺
- 表示图纸与实际尺寸的比例关系，如1:100、1:200等。
二、建筑构造知识
1. 基础构造
- 浅基础：如条形基础、板式基础。
- 深基础：如桩基础、井基础。
2. 墙体构造 - 承重墙：承担建筑重量和传递荷载。
- 非承重墙：分隔空间，不承担重量。
- 墙体材料：砖、混凝土、石材、玻璃等。
3. 楼板与地面构造
- 楼板类型：钢筋混凝土楼板、预应力混凝土楼板等。
- 地面处理：找平层、保温层、防水层、面层。
4. 屋顶构造
- 平屋顶：通常设有防水层和保温层。
- 坡屋顶：利用屋架或桁架支撑，有利于排水。
5. 楼梯构造
- 直梯：简单直接，占地小。
- 螺旋梯：节省空间，造型美观。
- 电梯：用于高层建筑的垂直运输。
6. 门窗构造
- 门窗类型：固定窗、推拉窗、平开窗等。
- 门窗材料：木材、金属、塑料或复合材料。
7. 结构系统
- 框架结构：由梁、柱构成，适用于多层建筑。
- 剪力墙结构：墙体承重，适用于高层建筑。
- 框剪结构：框架与剪力墙结合，提高抗震性能。

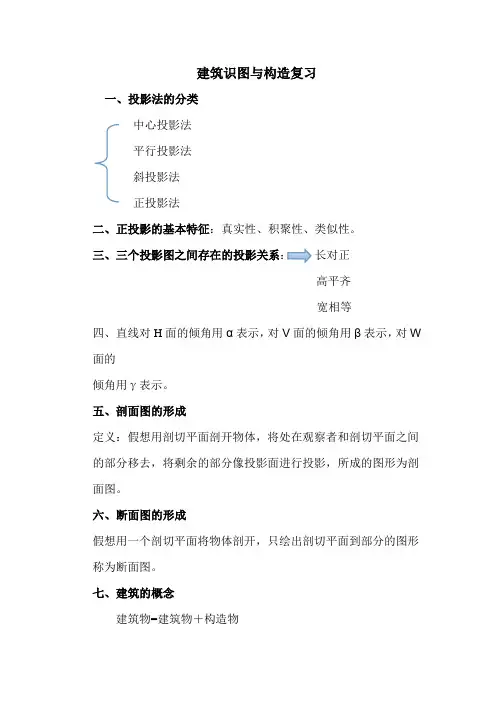

建筑识图与构造复习
一、投影法的分类
中心投影法
平行投影法
斜投影法
正投影法
二、正投影的基本特征：真实性、积聚性、类似性。
三、三个投影图之间存在的投影关系： 长对正
高平齐
宽相等
四、直线对H面的倾角用α表示，对V面的倾角用β表示，对W面的
倾角用γ表示。
五、剖面图的形成
定义：假想用剖切平面剖开物体，将处在观察者和剖切平面之间的部分移去，将剩余的部分像投影面进行投影，所成的图形为剖面图。
六、断面图的形成
假想用一个剖切平面将物体剖开，只绘出剖切平面到部分的图形称为断面图。
七、建筑的概念
建筑物=建筑物＋构造物 建筑物的构成要素：建筑功能（主导）、建筑技术（先提条件）、建筑形象（艺术性）。
建筑的使用功能是建筑的目的，是主导因素。技术和物质条件是实现建筑使用功能的手段，而建筑的艺术形象是建筑功能、技术、艺术内容的综合体现。
八、建筑按照使用性质分为：民用建筑（非生产性建筑）、工业建筑、农业建筑。
九、建筑按照结构所用的材料分类：木结构，混合结构，钢筋混凝土结构，钢结构，钢、钢筋混凝土结构。
十、按照建筑的层数或总高度分类：
1·单多层建筑〖27m以下的住宅建筑，建筑高度不超过24m（或超过24m的单层）的公共建筑和工业建筑。〗
2·高层建筑〖建筑高度大于27m的住宅建筑和其他建筑高度大于24m非单层建筑〗。
3·超高层建筑〖建筑总高度超过100m时，为超高层建筑〗。
十一、建筑的耐火等级
耐火等级：非燃烧体、难燃烧体、燃烧体、易燃烧体。
耐火极限是指：对任一建筑结构件按时间－温度标准曲线进行耐火试验，构件从受到火的作用时起到失去支持能力或完整性破坏或失去隔火作用时止的这一段时间，以小时为单位。
十二、建筑的组成构件与作用
1·基础：是墙或柱下面的承重构件。承受建筑物的全部荷载并将这些荷载传给地基。
