使用软件Makekml.exe将工参表和路测数据导入到Google Earth中
一、 将工参表导入到 Google Earth中
1. 首先将文本格式的工参表转换为Excel格式。
（可直接修改后缀名或者将文本内容复制粘贴到Excel表中）
2. 运行软件Makekml.exe,界面如下：
3. 单击 基站表-》KML，弹出下图，输出路径及扇区半径的大小可自己定义。如下图：
4.点击生成KML文件，等待一会完成。找到生成的KML文件用Google earth 打开，即可在Google earth中查看基站信息了。
二、将路程数据导入到Google earth中。
过程大概和工参表的导入过程一样，只需单击 DT数据》KML
不过需要说明的一点是：鼎力的log 后缀名是 .rcu, 需要在Pioneer软件中将.rcu转换为.txt格式。大致的步骤如下：
1. 运行Pioneer软件，点击 编辑》数据》导入 出现如下界面
2. 空白处右击选择第三项，打开原文件*****.rcu
3. 然后点击 编辑》数据》导出，出现以下界面，勾选相关参数
4. 点击OK后，弹出对话框，设置保存路径。
至此.rcu成功转换为.txt
5. 最后参照工参表的导入过程即可完成将路测数据转换成能用Google earth 打开的 KML文件。
工参表和路测数据在Google earth 中同时显示如下图：
使用TEQC软件对华测静态数据进行质量分析和编辑
上海华测中试部 王振国
TEQC 〔Translating， Editing and Quality Check〕软件是由美国UNAVCO开发的一款GPS/GLONASS数据预处理工具软件。顾名思义，它有三项根本功能：数据格式转换、数据编辑和数据质量检核。由于简单实用并且能较好地反映GPS数据质量和GPS接收机的性能，故常被包括IGS(International GPS Service)在内的一些GPS用户用作对数据分析、编辑或对接收机进行测试。
鉴于TEQC对数据分析的可靠性以及实用性，研究它对于我们来说是很有意义的。目前，我们已经使用到TEQC的几个方面有：
1、华测CORS扼流圈天线的测试。
2、华测不同型号接收机根本性能的比照测试。
3、其它各种GPS天线的测试。
4、华测静态数据的切割。
以上四个方面中，前三个使用的是TEQC的数据质量检核功能，第四个方面涉及到TEQC软件的数据编辑功能。目前，TEQC在某些功能暂时还不支持华测格式原始数据〔比方我们HCN格式的原始数据目前并不能使用TEQC来转换为Rinex格式数据〕。
本文主要从应用角度介绍数据编辑和质量检核方面局部功能。
一 华测静态数据的切割
平时工作中，有时会遇到需要截取局部静态数据的情况。比方客户在一个控制点上做了一个小时静态，由于失误在没有关机的情况下将接收机移动到下一个点上进行测量，此时就会导致星历错误，数据无法使用。这种情况下，为防止重测，我们就可以利用TEQC软件的数据编辑功能对观测文件进行切割，截取前一个小时的数据继续使用，这样就降低了客户的损失。
截取华测静态数据的方法是这样的〔以为例〕：
第一步，将HCN格式的华测静态数据转换为RINEX格式。
可以使用我们华测COMPASS软件自带的RINEX转换软件()转换,转换后的RINEX数据版本为2.10〔〕。

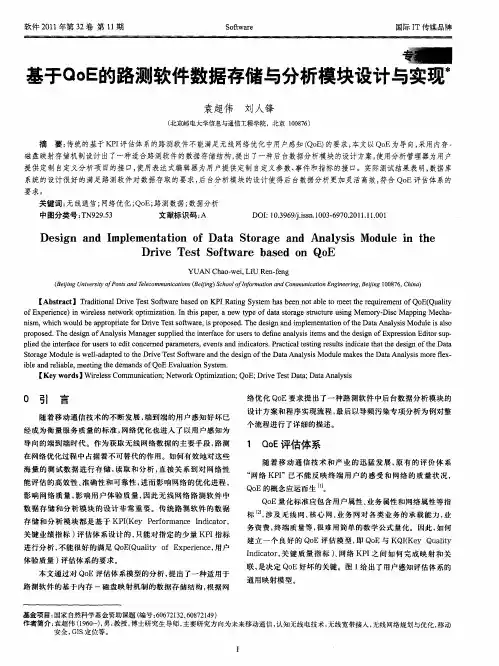

软件２０１１年第３２卷第１１期 Ｓｏｆｔｗａｒｅ 国际ＩＴ传媒品牌 基于ＯｏＥ的路测软件数据存储与分析模块设计与实现球 袁超伟刘人锋 （北京邮电大学信息与通信工程学院，北京１００８７６） 摘要：传统的基于ＫＰＩ评估体系的路测软件不能满足无线网络优化中用户感知（ＱｏＥ）的要求，本文以ＱｏＥ为导向，采用内存一 磁盘映射存储机制设计出了一种适合路测软件的数据存储结构，提出了一种后台数据分析模块的设计方案，使用分析管理器为用户 提供定制自定义分析项目的接口，使用表达式编辑器为用户提供定制自定义参数、事件和指标的接口。实际测试结果表明，数据库 系统的设计很好的满足路测软件对数据存取的要求，后台分析模块的设计使得后台数据分析更加灵活高效，符合ＱｏＥ评估体系的 要求。 关键词：无线通信；网络优化；ＱｏＥ；路测数据；数据分析 中图分类号：ＴＮ９２９．５３ 文献标识码：Ａ ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００３．６９７０．２０１１．１１．００１ Ｄｅｓｉｇｎ ａｎｄ Ｉｍｐｌｅｍｅｎｔａｔｉｏｎ ｏｆ Ｄａｔａ Ｓｔｏｒａｇｅ ａｎｄ Ａｎａｌｙｓｉｓ Ｍｏｄｕｌｅ ｉｎ ｔｈｅ Ｄｒｉｖｅ Ｔｅｓｔ Ｓｏｆｔｗａｒｅ ｂａｓｅｄ ｏｎ ＱｏＥ ＹＵＡＮ Ｃｈａｏ—ｗｅｉ，Ｌ１Ｕ Ｒｅｎ—ｆｅｎｇ （Ｂｅｉｊｉｎｇ Ｕｎｉｖｅｒｓｉｔｙ ｏｆＰｏｓｔｓ ａｎｄ Ｔｅｌｅｃｏｍｍｕｎｉｃａｔｉｏｎｓ ｅＯ＇ｉｎｇ）Ｓｃｈｏｏｌ ｏｆｉｎｆｏｒｍａｔｉｏｎ ａｎｄ Ｃｏｍｍｕｎｉｃａｔｉｏｎ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｂｅｉｊｉｎｇ １００８７６，Ｃｈｉｎａ） ［Ａｂｓｔｒａｃｔ］Ｔｒａｄｉｔｉｏｎａｌ Ｄｒｉｖｅ Ｔｅｓｔ Ｓｏｆｔｗａｒｅ ｂａｓｅｄ ｏｎ ＫＰＩ Ｒａｔｉｎｇ Ｓｙｓｔｅｍ ｈａｓ ｂｅｅｎ ｎｏｔ ａｂｌｅ ｔｏ ｍｅｅｔ ｔｈｅ ｒｅｑｕｉｒｅｍｅｎｔ ｏｆ ＱｏＥ（Ｑｕａｌｉｔｙ ｏｆ Ｅｘｐｅｒｉｅｎｃｅ）ｉｎ ｗｉｒｅｌｅｓｓ ｎｅｔｗｏｒｋ ｏｐｔｉｍｉｚａｔｉｏｎ．Ｉｎ ｔｈｉｓ ｐａｐｅｒ，ａ ｎｅｗ ｔｙｐｅ ｏｆ ｄａｔａ ｓｔｏｒａｇｅ ｓｔｒｕｃｔｕｒｅ ｕｓｉｎｇ Ｍｅｍｏｒｙ—Ｄｉｓｃ Ｍａｐｐｉｎｇ Ｍｅｃｈａ— ｎｉｓｍ，ｗｈｉｃｈ ｗｏｕｌｄ ｂｅ ａｐｐｒｏｐｒｉａｔｅ ｆｏｒ Ｄｒｉｒｅ Ｔｅｓｔ ｓｏｆｔ－ｗａｒｅ．ｉｓ ｐｒｏｐｏｓｅｄ．Ｔｈｅ ｄｅｓｉｇｎ ａｎｄ ｉｍｐｌｅｍｅｎｔａｔｉｏｎ ｏｆ ｔｈｅ Ｄａｔａ Ａｎａ１ｖｓｉｓ Ｍｏｄｕｌｅ ｉＳ ａｌｓｏ ｐｒｏｐｏｓｅｄ．Ｔｈｅ ｄｅｓｉｇｎ ｏｆＡｎａｌｙｓｉｓ Ｍａｎａｇｅｒ ｓｕｐｐｌｉｅｄ ｔｈｅ ｉｎｔｅｒｆａｃｅ ｆｏｒ ｕｓｅｒｓ ｔｏ ｄｅｆｉｎｅ ａｎａｌｙｓｉｓ ｉｔｅｍｓ ａｎｄ ｔｈｅ ｄｅｓｉｇｎ ｏｆ Ｅｘｐｒｅｓｓｉｏｎ Ｅｄｉｔｏｒ ｓｕｐ— ｐｌｉｅｄ ｔｈｅ ｉｎｔｅｒｆａｃｅ ｆｏｒ ｕｓｅｒｓ ｔｏ ｅｄｉｔ ｃｏｎｃｅｍｅｄ ｐａｒａｍｅｔｅｒｓ，ｅｖｅｎｔｓ ａｎｄ ｉｎｄｉｃａｔｏｒｓ．Ｐｒａｃｔｉｃａｌ ｔｅｓｔｉｎｇ ｒｅｓｕｌｔｓ ｉｎｄｉｃａｔｅ ｔｈａｔ ｔｈｅ ｄｅｓｉｇｎ ｏｆ ｔｈｅ Ｄａｔａ Ｓｔｏｒａｇｅ Ｍｏｄｕｌｅ ｉｓ ｗｅｌｌ—・ａｄａｐｔｅｄ ｔｏ ｔｈｅ Ｄｒｉｖｅ Ｔｅｓｔ Ｓｏｆｔｗａｒｅ ａｎｄ ｔｈｅ ｄｅｓｉｇｎ ｏｆ ｔｈｅ Ｄａｔａ Ａｎａｌｙｓｉｓ Ｍｏｄｕｌｅ ｍａｋｅｓ ｔｈｅ Ｄａｔａ Ａｎａｌｙｓｉｓ ｍｏｒｅ ｆｌｅｘ・— ｉｂｌｅ ａｎｄ ｒｅｌｉａｂｌｅ，ｍｅｅｔｉｎｇ ｔｈｅ ｄｅｍａｎｄｓ ｏｆ ＱｏＥ Ｅｖａｌｕａｔｉｏｎ Ｓｙｓｔｅｍ． 【Ｋｅｙ ｗｏｒｄｓ］Ｗｉｒｅｌｅｓｓ Ｃｏｍｍｕｎｉｃａｔｉｏｎ；Ｎｅｔｗｏｒｋ Ｏｐｔｉｍｉｚａｔｉｏｎ；ＱｏＥ；Ｄｒｉｖｅ Ｔｅｓｔ Ｄａｔａ；Ｄａｔａ Ａｎａｌｙｓｉｓ ０引 言 随着移动通信技术的不断发展，端到端的用户感知好坏已 经成为衡量服务质量的标准，网络优化也进入了以用户感知为 导向的端到端时代。作为获取无线网络数据的主要手段，路测 在网络优化过程中占据着不可替代的作用。如何有效地对这些 海量的测试数据进行存储，读取和分析，直接关系到对网络性 能评估的高效性、准确性和可靠性，进而影响网络的优化进程， 影响网络质量，影响用户体验质量，因此无线网络路测软件中 数据存储和分析模块的设计非常重要。传统路测软件的数据 存储和分析模块都是基于ＫＰＩ（Ｋｅｙ Ｐｅｒｆｏｒｍａｎｃｅ Ｉｎｄｉｃａｔｏｒ， 关键业绩指标）评估体系设计的，只能对指定的少量ＫＰＩ指标 进行分析，不能很好的满足ＱｏＥ（Ｑｕａｌｉｔｙ ｏｆ Ｅｘｐｅｒｉｅｎｃｅ，用户 体验质量）评估体系的要求。 本文通过对ＱｏＥ评估体系模型的分析，提出了一种适用于 路测软件的基于内存一磁盘映射机制的数据存储结构，根据网 络优化ＱｏＥ要求提出了一种路测软件中后台数据分析模块的 设计方案和程序实现流程，最后以导频污染专项分析为例对整 个流程进行了详细的描述。 １ ＯｏＥ评估体系 随着移动通信技术和产业的迅猛发展，原有的评价体系 “网络ＫＰＩ”已不能反映终端用户的感受和网络的质量状况， ＱｏＥ的概念应运而生 。 ＱｏＥ量化标准应包含用户属性、业务属性和网络属性等指 标 ，涉及无线网，核心网、业务网对各类业务的承载能力，业 务资费，终端质量等，很难用简单的数学公式量化。因此，如何 建立一个良好的ＯｏＥ评估模型，即ＱｏＥ与ＫＱＩ（Ｋｅｙ Ｑｕａｌｉｔｙ Ｉｎｄｉｃａｔｏｒ，关键质量指标）、网络ＫＰＩ之间如何完成映射和关 联，是决定ＱｏＥ好坏的关键。图ｌ给出了用户感知评估体系的 通用映射模型。 基金项目：国家自然科学基金资助课题（编号：６０６７２１３２、６０８７２１４９） 作者简介：袁超伟（１９６０一），男，教授，博士研究生导师，主要研究方向为未来移动通信，认知无线电技术，无线宽带接入，无线网络规划与优化，移动 安全，ＧＩＳ定位等。
