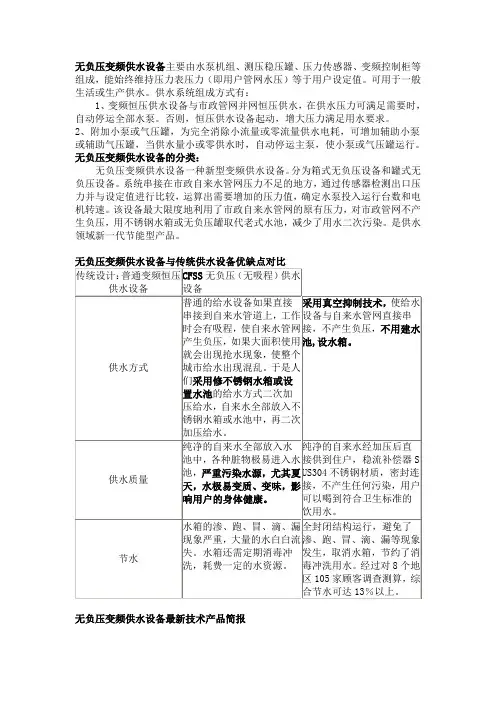

无负压供水设备原理

无负压变频供水设备主要由水泵机组、测压稳压罐、压力传感器、变频控制柜等组成，能始终维持压力表压力（即用户管网水压）等于用户设定值。可用于一般生活或生产供水。供水系统组成方式有：

1、变频恒压供水设备与市政管网并网恒压供水，在供水压力可满足需要时，自动停运全部水泵。否则，恒压供水设备起动，增大压力满足用水要求。

2、附加小泵或气压罐，为完全消除小流量或零流量供水电耗，可增加辅助小泵或辅助气压罐，当供水量小或零供水时，自动停运主泵，使小泵或气压罐运行。

无负压变频供水设备的分类：

无负压变频供水设备一种新型变频供水设备。分为箱式无负压设备和罐式无负压设备。系统串接在市政自来水管网压力不足的地方，通过传感器检测出口压力并与设定值进行比较，运算出需要增加的压力值，确定水泵投入运行台数和电机转速。该设备最大限度地利用了市政自来水管网的原有压力，对市政管网不产生负压，用不锈钢水箱或无负压罐取代老式水池，减少了用水二次污染。是供水领域新一代节能型产品。

无负压变频供水设备与传统供水设备优缺点对比

传统设计：普通变频恒压供水设备 CFSS无负压（无吸程）供水设备

供水方式 普通的给水设备如果直接串接到自来水管道上，工作时会有吸程，使自来水管网产生负压，如果大面积使用就会出现抢水现象，使整个城市给水出现混乱。于是人们采用修不锈钢水箱或设置水池的给水方式二次加压给水，自来水全部放入不锈钢水箱或水池中，再二次加压给水。 采用真空抑制技术，使给水设备与自来水管网直接串接，不产生负压，不用建水池,设水箱。

供水质量 纯净的自来水全部放入水池中，各种脏物极易进入水池，严重污染水源，尤其夏天，水极易变质、变味，影响用户的身体健康。 纯净的自来水经加压后直接供到住户，稳流补偿器SUS304不锈钢材质，密封连接，不产生任何污染，用户可以喝到符合卫生标准的饮用水。

节水 水箱的渗、跑、冒、滴、漏现象严重，大量的水白白流失。水箱还需定期消毒冲洗，耗费一定的水资源。 全封闭结构运行，避免了渗、跑、冒、滴、漏等现象发生，取消水箱，节约了消毒冲洗用水。经过对8个地区105家顾客调查测算，综合节水可达13％以上。

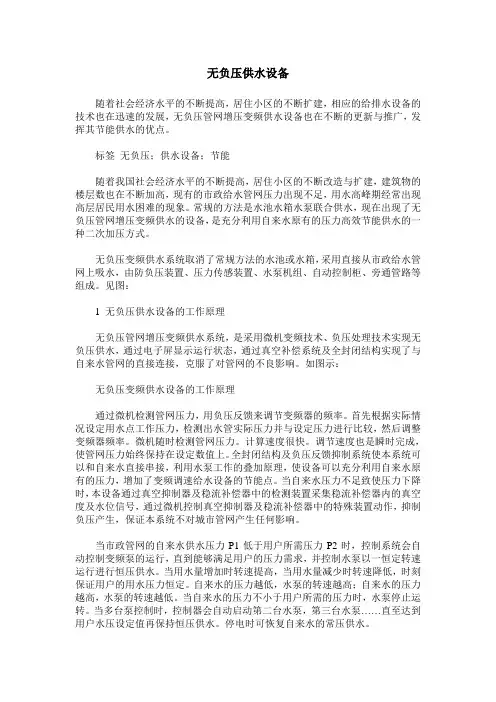

无负压供水设备

随着社会经济水平的不断提高，居住小区的不断扩建，相应的给排水设备的技术也在迅速的发展，无负压管网增压变频供水设备也在不断的更新与推广，发挥其节能供水的优点。

标签 无负压；供水设备；节能

随着我国社会经济水平的不断提高，居住小区的不断改造与扩建，建筑物的楼层数也在不断加高，现有的市政给水管网压力出现不足，用水高峰期经常出现高层居民用水困难的现象。常规的方法是水池水箱水泵联合供水，现在出现了无负压管网增压变频供水的设备，是充分利用自来水原有的压力高效节能供水的一种二次加压方式。

无负压变频供水系统取消了常规方法的水池或水箱，采用直接从市政给水管网上吸水，由防负压装置、压力传感装置、水泵机组、自动控制柜、旁通管路等组成。见图：

1 无负压供水设备的工作原理

无负压管网增压变频供水系统，是采用微机变频技术、负压处理技术实现无负压供水，通过电子屏显示运行状态，通过真空补偿系统及全封闭结构实现了与自来水管网的直接连接，克服了对管网的不良影响。如图示：

无负压变频供水设备的工作原理

通过微机检测管网压力，用负压反馈来调节变频器的频率。首先根据实际情况设定用水点工作压力，检测出水管实际压力并与设定压力进行比较，然后调整变频器频率。微机随时检测管网压力。计算速度很快。调节速度也是瞬时完成，使管网压力始终保持在设定数值上。全封闭结构及负压反馈抑制系统使本系统可以和自来水直接串接，利用水泵工作的叠加原理，使设备可以充分利用自来水原有的压力，增加了变频调速给水设备的节能点。当自来水压力不足致使压力下降时，本设备通过真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的真空度及水位信号，通过微机控制真空抑制器及稳流补偿器中的特殊装置动作，抑制负压产生，保证本系统不对城市管网产生任何影响。

当市政管网的自来水供水压力P1低于用户所需压力P2时，控制系统会自动控制变频泵的运行，直到能够满足用户的压力需求，并控制水泵以一恒定转速运行进行恒压供水。当用水量增加时转速提高，当用水量减少时转速降低，时刻保证用户的用水压力恒定。自来水的压力越低，水泵的转速越高；自来水的压力越高，水泵的转速越低。当自来水的压力不小于用户所需的压力时，水泵停止运转。当多台泵控制时，控制器会自动启动第二台水泵，第三台水泵……直至达到用户水压设定值再保持恒压供水。停电时可恢复自来水的常压供水。

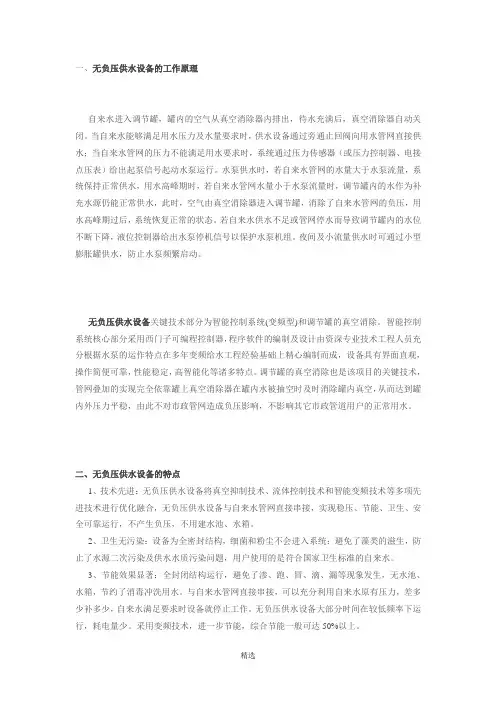

一、无负压供水设备的工作原理

自来水进入调节罐，罐内的空气从真空消除器内排出，待水充满后，真空消除器自动关闭。当自来水能够满足用水压力及水量要求时，供水设备通过旁通止回阀向用水管网直接供水；当自来水管网的压力不能满足用水要求时，系统通过压力传感器（或压力控制器、电接点压表）给出起泵信号起动水泵运行。水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水，用水高峰期时，若自来水管网水量小于水泵流量时，调节罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入调节罐，消除了自来水管网的负压，用水高峰期过后，系统恢复正常的状态。若自来水供水不足或管网停水而导致调节罐内的水位不断下降，液位控制器给出水泵停机信号以保护水泵机组。夜间及小流量供水时可通过小型膨胀罐供水，防止水泵频繁启动。

无负压供水设备关键技术部分为智能控制系统(变频型)和调节罐的真空消除。智能控制系统核心部分采用西门子可编程控制器，程序软件的编制及设计由资深专业技术工程人员充分根据水泵的运作特点在多年变频给水工程经验基础上精心编制而成，设备具有界面直观，操作简便可靠，性能稳定，高智能化等诸多特点。调节罐的真空消除也是该项目的关键技术，管网叠加的实现完全依靠罐上真空消除器在罐内水被抽空时及时消除罐内真空，从而达到罐内外压力平稳，由此不对市政管网造成负压影响，不影响其它市政管道用户的正常用水。

二、无负压供水设备的特点

1、技术先进：无负压供水设备将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合，无负压供水设备与自来水管网直接串接，实现稳压、节能、卫生、安全可靠运行，不产生负压，不用建水池、水箱。

2、卫生无污染：设备为全密封结构，细菌和粉尘不会进入系统；避免了藻类的滋生，防止了水源二次污染及供水水质污染问题，用户使用的是符合国家卫生标准的自来水。

3、节能效果显著：全封闭结构运行，避免了渗、跑、冒、滴、漏等现象发生，无水池、水箱，节约了消毒冲洗用水。与自来水管网直接串接，可以充分利用自来水原有压力，差多少补多少，自来水满足要求时设备就停止工作。无负压供水设备大部分时间在较低频率下运行，耗电量少。采用变频技术，进一步节能，综合节能一般可达50%以上。 4、运行可靠：对自来水管网无影响，设备利用调节罐无负压自动调节，管网增压供水时不会对原管网产生负压，不影响其它用户的正常用水。

二次供水系统拆除及安装施工方案

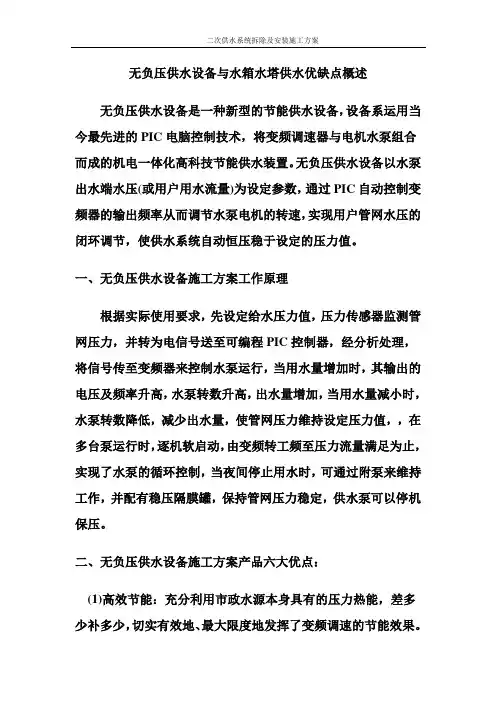

无负压供水设备与水箱水塔供水优缺点概述

无负压供水设备是一种新型的节能供水设备，设备系运用当今最先进的PIC电脑控制技术，将变频调速器与电机水泵组合而成的机电一体化高科技节能供水装置。无负压供水设备以水泵出水端水压(或用户用水流量)为设定参数，通过PIC自动控制变频器的输出频率从而调节水泵电机的转速，实现用户管网水压的闭环调节，使供水系统自动恒压稳于设定的压力值。

一、无负压供水设备施工方案工作原理

根据实际使用要求，先设定给水压力值，压力传感器监测管网压力，并转为电信号送至可编程PIC控制器，经分析处理，将信号传至变频器来控制水泵运行，当用水量增加时，其输出的电压及频率升高，水泵转数升高，出水量增加，当用水量减小时，水泵转数降低，减少出水量，使管网压力维持设定压力值，，在多台泵运行时，逐机软启动，由变频转工频至压力流量满足为止，实现了水泵的循环控制，当夜间停止用水时，可通过附泵来维持工作，并配有稳压隔膜罐，保持管网压力稳定，供水泵可以停机保压。

二、无负压供水设备施工方案产品六大优点：

(1)高效节能：充分利用市政水源本身具有的压力热能，差多少补多少，切实有效地、最大限度地发挥了变频调速的节能效果。 二次供水系统拆除及安装施工方案

(2)洁净卫生：构成连续密闭的增压供水方式，完全保持了市政水源的国家水质卫生标准，从根本上避免了增压系统造成的水质标准降低和各种水源污染问题。

(3)杜绝浪费：不仅淘汰了高位水箱，还彻底地取消了地面(地下)水池水箱，完全杜绝了水箱溢流，定期清洗造成的水源浪费。

(4)运行噪声低：系列产品采用全变频调整方案时，大部分时间特别在夜间处于低噪声运行工况。

(5)设计了全密闭的、兼有缓冲作用和动态补偿作用的水源箱罐，与目前市场所谓无负压罐相比，更具有实际意义，并使控制系统得以简化。
