无负压供水设备工作原理

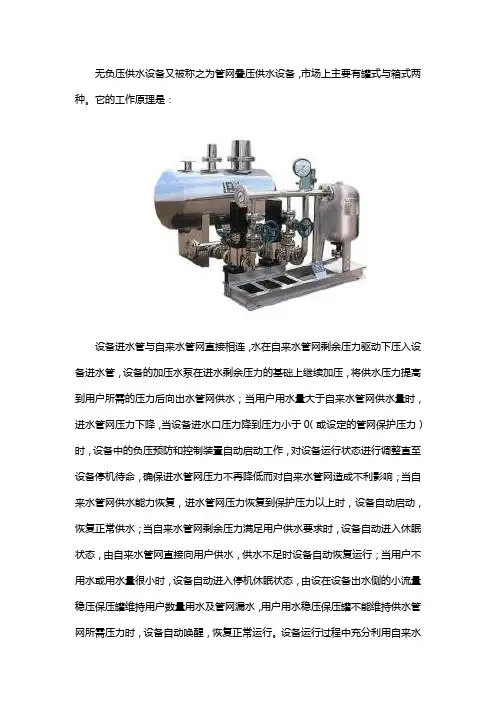

无负压供水设备又被称之为管网叠压供水设备，市场上主要有罐式与箱式两种。它的工作原理是：

设备进水管与自来水管网直接相连，水在自来水管网剩余压力驱动下压入设备进水管，设备的加压水泵在进水剩余压力的基础上继续加压，将供水压力提高到用户所需的压力后向出水管网供水；当用户用水量大于自来水管网供水量时，进水管网压力下降，当设备进水口压力降到压力小于0（或设定的管网保护压力）时，设备中的负压预防和控制装置自动启动工作，对设备运行状态进行调整直至设备停机待命，确保进水管网压力不再降低而对自来水管网造成不利影响；当自来水管网供水能力恢复，进水管网压力恢复到保护压力以上时，设备自动启动，恢复正常供水；当自来水管网剩余压力满足用户供水要求时，设备自动进入休眠状态，由自来水管网直接向用户供水，供水不足时设备自动恢复运行；当用户不用水或用水量很小时，设备自动进入停机休眠状态，由设在设备出水侧的小流量稳压保压罐维持用户数量用水及管网漏水，用户用水稳压保压罐不能维持供水管网所需压力时，设备自动唤醒，恢复正常运行。设备运行过程中充分利用自来水管网的剩余压力，始终既不对自来水管网造成不利影响又很大限度的满足用户需求，降低供水能耗，实现供水系统很优运行。

以上就是今天分享的全部内容，希望对大家有所帮助。河南上田泵业有限公司是一家成集泵产品开发、给排水工程设计、变频调速恒压供水、消防成套及电气控制设备的生产、销售、服务为一体的大型现代化企业，专注于消防系统、污水系统、循环系统、二次供水系统和控制系统等民用建筑用泵及其成套设备的研发与生产。

无负压供水设备工作原理

无负压供水设备是一种新型的供水系统，它采用了一种特殊的工作原理，可以实现在供水管道中形成负压，从而避免了传统供水系统中的一些问题，如水锤、漏水等。下面将详细介绍无负压供水设备的工作原理。

1. 原理概述

无负压供水设备是通过控制设备内的压力变化来实现供水的。它主要由水泵、水箱、控制阀、压力传感器和控制系统等组成。当供水管道中的水压下降到一定程度时，控制系统会自动启动水泵，将水从水箱中抽取出来，并通过控制阀调节流量，使得供水管道中的压力保持在一个稳定的范围内。

2. 工作流程

无负压供水设备的工作流程可以分为以下几个步骤：

（1）初始状态：当供水管道中的压力正常时，水泵处于关闭状态，水箱中的水保持一定水位。

（2）供水需求增加：当有供水需求增加时，供水管道中的水压开始下降。此时，压力传感器会感知到水压的变化，并将信号传输给控制系统。

（3）启动水泵：控制系统接收到压力传感器的信号后，会自动启动水泵。水泵开始抽取水箱中的水，并通过控制阀调节流量，使得供水管道中的压力保持在设定的范围内。

（4）供水稳定：一旦水泵启动，供水管道中的压力会迅速恢复到设定的范围内。水泵会根据供水需求的变化，不断调整供水流量，以保持供水管道中的压力稳定。 （5）供水需求减少：当供水需求减少时，供水管道中的压力开始上升。控制系统会根据压力传感器的信号，逐渐减小水泵的供水流量，以维持供水管道中的压力在设定范围内。

（6）停止供水：当供水管道中的压力恢复到正常范围内时，控制系统会自动停止水泵的运行，供水系统回到初始状态。

3. 优势和应用领域

无负压供水设备具有以下优势：

（1）稳定供水：无负压供水设备可以根据供水需求的变化，自动调节供水流量，保持供水管道中的压力稳定，避免了传统供水系统中的水锤和漏水问题。

（2）节能环保：无负压供水设备可以根据实际需求调整供水流量，避免了传统供水系统中长时间运行水泵造成的能源浪费。

罐式无负压供水设备的工作原理

罐式无负压供水设备是通过无负压罐和市政管网直接连接、实现二次加压打水，而不对管网产生负压设备 罐式无负压供水设备运行时，管网的水连入无负压罐，排气阀大量排出罐内气体，空气完全排出时，浮球阀升起，塞头自动关闭，慢慢关闭排气口，停止排气，防止出水，当稳流罐内水流正常输送时，如有少量空气聚集在罐内到相当程度，罐内水位下降，浮球随之下降，此时罐内空气则由排气孔排出。

当市政管网中压力低于用户所需的设定压力时，水泵变频调速运行，保证用户管网压力符合用户用水的要求。市政管网水压越高，水泵的转速越低，市政管网水压越低，水泵的转速越高。当市政管网供水压力达到用户要求时，设备自动停止工作，市政管网的水通过旁通管直接供给用户使用

当市政管网停水时，稳流罐内的水位逐渐下降，当降至最低水位时，稳流罐上的液位计发出停机信号，设备自动停止运行并显示缺水保护信号。

当电网停电时，设备停机，市政管网的水直接从设备旁通管供应到用户。

无负压供水设备的原理

无负压供水设备，也称为水力无负压供水设备，是一种通过水力原理实现供水无负压的设备。其工作原理是利用水泵的排水功和自身的压力控制系统，在供水管网中维持一定的正压，使得用户在使用水的过程中不会感受到负压。

无负压供水设备主要由水泵、水箱、管网以及控制系统等组成。在正常情况下，水箱中储存的水通过水泵供水到管网中，用户通过开启水龙头等方式使用水。

当用户使用水时，管网中的水通过水泵的压力将水送到用户处。而当用户使用水量较大时，水泵将自动启动增大供水压力，以保证用户的正常用水。

当用户使用水停止后，供水系统中的压力会随之下降，当压力下降到一定程度时，水泵会停止工作。此时，供水系统中的压力会逐渐恢复，直到达到设定的正压力，水泵才会重新启动，为用户提供持续的无负压供水。

无负压供水设备的控制系统是实现无负压供水的关键部分。控制系统可以根据用户实际用水情况，自动调节水泵的供水压力，以及监测管网中的水压和流量。通过传感器等装置，控制系统可以实时监测供水系统的工作状态，并根据需要对水泵的工作进行调整。这样可以确保供水系统的正常运行，避免出现负压情况。

无负压供水设备的工作过程可以简单概括为以下几个步骤：

1. 用户使用水：用户通过开启水龙头等方式使用水，此时管网中的水被抽取到用户处，水泵开始工作。

2. 水泵工作：水泵通过排水功将水从水箱中抽取到管网中，以满足用户的需求。同时，通过水泵的排水功，使得供水系统中保持一定的正压。

3. 压力下降、水泵停止：当用户停止使用水后，供水系统中的压力会随之下降。当水压降至设定的停泵压力时，水泵会自动停止工作。

4. 压力恢复、水泵启动：当供水系统中的压力下降至一定程度后，水泵会重新启动，为用户提供持续的供水，直到达到设定的正压力。

通过这样的工作过程，无负压供水设备可以确保用户无论在何时何地都可以获得正常的供水。无负压供水设备不仅可以有效解决供水系统中的负压问题，还可以提高供水系统的运行效率，减少能源消耗，保护环境。
