橡胶坝施工方案

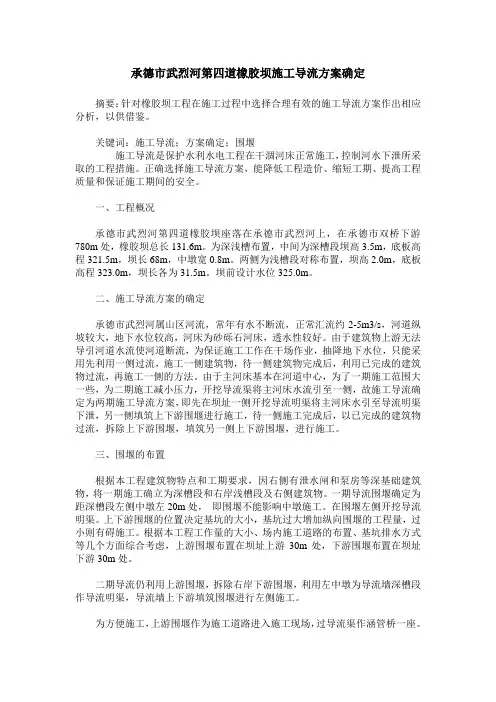

承德市武烈河第四道橡胶坝施工导流方案确定

摘要：针对橡胶坝工程在施工过程中选择合理有效的施工导流方案作出相应分析，以供借鉴。

关键词：施工导流；方案确定；围堰

施工导流是保护水利水电工程在干涸河床正常施工，控制河水下泄所采取的工程措施。正确选择施工导流方案，能降低工程造价、缩短工期、提高工程质量和保证施工期间的安全。

一、工程概况

承德市武烈河第四道橡胶坝座落在承德市武烈河上，在承德市双桥下游780m处，橡胶坝总长131.6m。为深浅槽布置，中间为深槽段坝高3.5m，底板高程321.5m，坝长68m，中墩宽0.8m。两侧为浅槽段对称布置，坝高2.0m，底板高程323.0m，坝长各为31.5m。坝前设计水位325.0m。

二、施工导流方案的确定

承德市武烈河属山区河流，常年有水不断流，正常汇流约2-5m3/s，河道纵坡较大，地下水位较高，河床为砂砾石河床，透水性较好。由于建筑物上游无法导引河道水流使河道断流，为保证施工工作在干场作业，抽降地下水位，只能采用先利用一侧过流，施工一侧建筑物，待一侧建筑物完成后，利用已完成的建筑物过流，再施工一侧的方法。由于主河床基本在河道中心，为了一期施工范围大一些，为二期施工减小压力，开挖导流渠将主河床水流引至一侧，故施工导流确定为两期施工导流方案，即先在坝址一侧开挖导流明渠将主河床水引至导流明渠下泄，另一侧填筑上下游围堰进行施工，待一侧施工完成后，以已完成的建筑物过流，拆除上下游围堰，填筑另一侧上下游围堰，进行施工。

三、围堰的布置

根据本工程建筑物特点和工期要求，因右侧有泄水闸和泵房等深基础建筑物，将一期施工确立为深槽段和右岸浅槽段及右侧建筑物。一期导流围堰确定为距深槽段左侧中墩左20m处， 即围堰不能影响中墩施工。在围堰左侧开挖导流明渠。上下游围堰的位置决定基坑的大小，基坑过大增加纵向围堰的工程量，过小则有碍施工。根据本工程工作量的大小、场内施工道路的布置、基坑排水方式等几个方面综合考虑，上游围堰布置在坝址上游30m处，下游围堰布置在坝址下游30m处。

目 录

第一章 工程概况 ............................................................................................................................................ 2

第二章 主要项目施工方案 ............................................................................................................................ 3

第一节 施工导流 ..................................................................................................................................... 3

第二节 土方及砂砾石开挖 ..................................................................................................................... 4

第三节 钢筋加工与安装 ......................................................................................................................... 4

第四节 混凝土工程 .................................................................................................................................. 9

橡胶坝施工方案

1、编制说明

1.1、编制依据

国家现行的规范、规程、标准、合同文件及设计图纸和说明。

⑴、《水工混凝土施工规范》（DL/T5144-2001）

⑵、《水工混凝土试验规程》（DL／T5150—2001）

⑶、《水利水电工程施工测量规范》(SL52-93)

⑷、《钢筋焊接及验收规程》（JGJ18-2003）

⑸、《混凝土结构工程施工质量验收规范》（GB50204-2002）

⑹、《水利水电工程施工质量检验与评定规程》（SL176-2007）

⑺、《橡胶坝坝袋》（SL554-2011）

⑻、《水利水电工程施工通用安全技术规程》（SL398-2007）

⑼、《涿鹿县桑干河综合开发治理工程》一标施工详图

⑽、国家及有关行业颁布的规范及标准

1.2、编制原则

⑴、依据合同文件、设计图纸和说明等相关文件。

⑵、坚持技术先进性、科学合理性、经济适用性、安全可靠性相结合。

⑶、实施项目法人管理，通过对技术、方案、劳务、设备、材料、资金、信息、时间与空间条件的优化处置，实现工期、成本、质量及社会信誉的预期目标。

⑷、合理安排施工顺序，做到布局合理、突出重点、科学组织、均衡生产，以保证施工连续均衡地进行。

1.3、编制范围

涿鹿县桑干河综合开发治理工程一标段橡胶坝。

2、工程概况

涿鹿县桑干河综合开发治理工程一标段起讫桩号K4+600-K5+514，全长914m。其中1#橡胶坝起讫桩号K5+348.664-K5+514.344。橡胶坝由上游防护段、橡胶坝段和下游防护段等组成。

上游防护段K5+348.664-K5+395.144,长46.5米，由上游河道连接段和钢筋混凝土铺盖两部分组成。

1#橡胶坝段K5+395.144-K5+405.144,顺水流方向长10米，中心桩号位于K5+400处，坝高2.6米，垂直水流向全长200米，泄流净宽197米，分四跨布置，跨间设置3座中墩，敦厚1米，边跨坝长49.5米，中跨坝长49米。

白桥橡胶坝工程施工方案

本工程新建白桥橡胶坝（11+822）。橡胶坝建筑物等级均为IV级，白桥橡胶坝坝高3.3m，内压比1.3。整个橡胶坝由上游防冲段、钢筋混凝土铺盖、坝室段、消力池段、海漫段、下游防冲段组成。

根据工期要求2007年6月1日汛期前必须完成主体工程，因此工期较为紧张，工序安排紧凑，紧扣施工各个环节，确保按期完工。

1、总体施工流程

施工导流→测量放线→井点降水→土方开挖→基础换填→混凝土垫层施工→坝段底板混凝土→坝段上下游铺盖、消力池、海漫底板施工→防冲槽施工→上下游翼墙基础混凝土→橡胶坝边墙混凝土→上下游翼墙墙身混凝土→上下游边坡护砌→坝袋安装→充水试验→竣工清理

2、施工工艺

2.1 井点降水

由于地下水位比较高，为保证施工区建筑物干槽施工，对施工区进行轻型井点降水。采用在施工区外侧设置一圈降水井。根据现场地质情况和地下水位情况综合布置排水井数量和间距。根据出水量布置水泵，在两岸各设置一个集水坑，将降水抽到集水坑内，集水坑内的水通过导流管及时排到下游。

2.2 土方开挖

施工前根据设计图纸，利用经纬仪测出基坑的开挖范围，将其测放于现场地面上。施工放线完成后，开始进行土方开挖。开挖前首先要在施工范围内做细致的物探检查，将施工区域内地下埋设物的位置，深度标注清楚，防止施工中造成损坏。

用推土机和挖掘机将施工范围内的植被、杂物、积水、淤泥和垃圾等清除干净，清表厚度为30cm，树木根据业主和监理工程师的要求进行砍伐或移栽。基槽的开挖采用反铲挖掘机开挖，自上而下，分层进行，随开挖顺势留一定坡度，基槽四周预留肥槽，开挖土方装自卸汽车运至存土场。

2.3 基础换填

橡胶坝地基处理采用砂砾料换填，砂砾料应具有连续级配，含砾量及粒径满足设计要求。砂砾料分层填筑，振动碾碾压，边角处采用蛙夯夯实。施工按照设计要求的压实度，根据压实工具、铺土厚度和填料的含水量现场试验确定压实遍数。填料夯实时要夯夯相连，不得漏夯。震动碾压实时，机轮重叠宽度及行驶速度需满足施工规范要求。砂砾料填筑标准为：相对密度不小于0.75。基础处理完成后进行现场载荷试验，并邀请地质专业人员参加，达到要求后方可进行后续施工。
