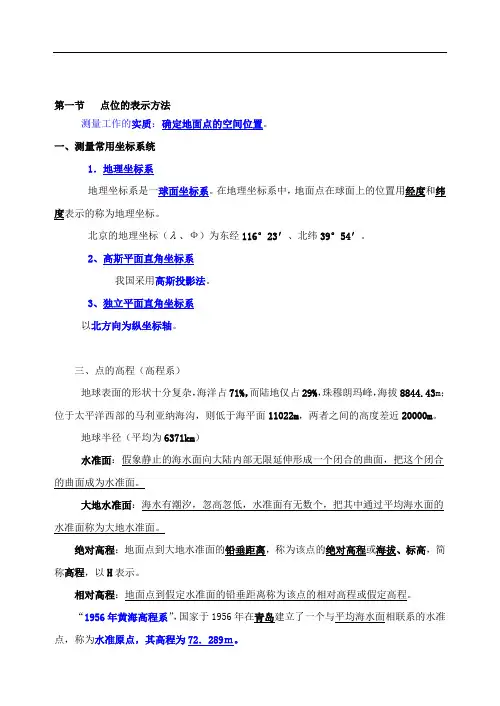

第一节 点位的表示方法
测量工作的实质：确定地面点的空间位置。
一、测量常用坐标系统
1．地理坐标系
地理坐标系是一球面坐标系。在地理坐标系中，地面点在球面上的位置用经度和纬度表示的称为地理坐标。
北京的地理坐标（、Ф）为东经116°23′、北纬39°54′。
2、高斯平面直角坐标系
我国采用高斯投影法。
3、独立平面直角坐标系
以北方向为纵坐标轴。
三、点的高程（高程系）
地球表面的形状十分复杂，海洋占71%，而陆地仅占29%，珠穆朗玛峰，海拔8844.43m；位于太平洋西部的马利亚纳海沟，则低于海平面11022m，两者之间的高度差近20000m。
地球半径（平均为6371km）
水准面：假象静止的海水面向大陆内部无限延伸形成一个闭合的曲面，把这个闭合的曲面成为水准面。
大地水准面：海水有潮汐，忽高忽低，水准面有无数个，把其中通过平均海水面的水准面称为大地水准面。
绝对高程：地面点到大地水准面的铅垂距离，称为该点的绝对高程或海拔、标高，简称高程，以H表示。
相对高程：地面点到假定水准面的铅垂距离称为该点的相对高程或假定高程。
“1956年黄海高程系”，国家于1956年在青岛建立了一个与平均海水面相联系的水准点，称为水准原点，其高程为72．289ｍ。
“1985年国家高程基准”重新计算水准原点的高程为72．2604ｍ，称为
，该基准已于1985年1月1日起执行。
高差：相邻两点的高程之差称为高差，用ｈ表示。A点到B点的高差为：
ABABABHHHHh
如果ABh为正，表示地面上B点高于A点，是上坡；ABh为负，表示B点低于A点，是下坡。
练习：1、测量工作的实质是什么？
答：测量工作的实质：确定地面点的空间位置。
矿山测量
矿山测量是采矿过程中不可缺少的一项重要的基础技术工作，包括在勘探、设计、建设、生产各个阶段直到矿井报废为止，都需要进行矿山测量工作。（勘探阶段：建立控制网，标定钻孔位置等；设计阶段：测绘1:1000、1:2000大比例尺地形图，供工业广场、建筑物、线路等设计使用；建设阶段：标设井筒、建筑物放样、设备安装等；生产阶段：巷道的开口、放中、腰线，平面及高程测量，地表移动观测等；矿井报废时的资料保存等）
矿山测量的任务
1、建立矿区地面和井下（露天坑）测量控制系统，为煤矿各项测量工作提供起算数据；
2、依据设计文件，进行采掘（剥）、土建、管线和机电安装等工程测量工作，并在煤矿基本建设和生产各个阶段，对采掘（剥）工程是否按设计施工进行检查和监督；
3、利用测绘资料，解决煤矿生产、建设和改造中提出的各种测绘问题，并为煤矿灾害的预防、救护提供有关的测绘资料；
4、测绘各种煤矿测量图，满足煤矿生产、建设和规划各阶段的需要；
5、定期进行矿井“三量”（开拓煤量、准备煤量和回采煤量）的统计分析；正确反映煤矿采掘关系现状。按《生产矿井储量管理规程》的要求；对煤矿各级储量动态及损失量进行统计和管理工作，对煤炭资源的合理开采进行业务监督； 6、建立地表、岩层和建（构）筑物变形观测站，开展矿区地表与岩层移动规律、采矿或非采矿沉陷综合治理以及环环境保护工作的研究；
7、根据矿区地表与岩层移动变形参数，设计和修改各类保护煤柱。参与“三下”（铁路下、水体下和建筑物下）采煤和塌陷区综合治理以及土地征用和村庄搬迁的方案设计和实施；
8、进行矿区范围内的地籍测量；
9、参与本矿区（矿）月度、季度、年度生产计划和长远发展规划的编制工作。
地面控制测量
首先要建立矿区地面控制网，控制网分平面控制网和高程控制网。
矿山测量的原则
从高级到低级、从整体到局部、先控制后碎部
矿区首级平面控制网必须考虑矿区远景发展的需要。一般在国家一、二等平面控制网基础上布设，其等级应依矿区走向长度，参照下表选定。
《矿山测量》教学大纲
一、课程基本情况
开课单位：测量系测绘工程教研室
课程编码：
总 学 时：48
总 学 分：3
修课方式：必修
考核方式：考试
先修课程：测绘学基础、大地测量基础、采矿概论
教 材：《矿山测量学》张国良主编，中国矿业大学出版社，2001年3月
参 考 书：《煤矿测量手册》中国统配煤矿总公司生产局组织修订，煤炭工业出版社
二、课程的性质、任务与目的
本课题是测绘工程专业的一门重要的必修专业课。《矿山测量》包括矿井联系测量、井下控制测量、贯通测量等内容。既包括实测部分，又包括精度分析的理论部分。
学生学习《矿山测量》，能够具备生产矿井测量、隧道测量及城市地铁测量等工作的能力。
三、课程内容、基本要求与学时分配
（一）普通（实做）部分（20学时）
1．矿井联系测量
2．井下控制测量
3．贯通测量
4．生产矿井日常测量
（二）精度分析部分（22学时）
1．支导线终点位置误差
2．方向附合导线终点的位置误差
3．矿井贯通测量的方案设计与精度估算
四、课程的其它教学环节
实验内容与基本要求
1．实验名称：陀螺经纬仪定向（6学时）
2．实验内容：
（1）附件备品认识及充电实验
（2）一测回测陀螺方向角
（3）计算陀螺方位角
（4）计算仪器常数
五、教学手段与教学方法
采用启发，举例等课堂授课方法，通过习题课及课外作业等手段，使学生理解、消化课程内容。
六、成绩评定
作业(5%) + 平时成绩(实验10%) + 考勤(5%) + 期末考试(80%) =
该课成绩
七、其他说明
本课程的课外作业不少于五次。
教学大纲撰写人：

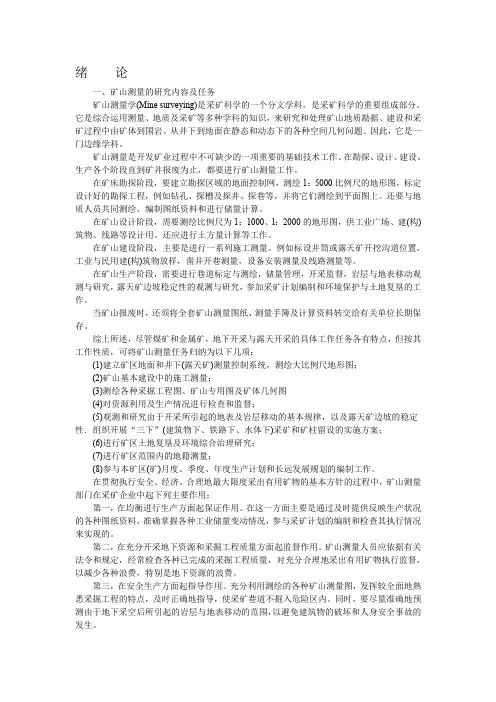

绪 论
一、矿山测量的研究内容及任务
矿山测量学(Mine surveying)是采矿科学的一个分文学科，是采矿科学的重要组成部分。
它是综合运用测量、地质及采矿等多种学科的知识，来研究和处理矿山地质勘据、建设和采矿过程中由矿体到围岩、从井下到地面在静态和动态下的各种空间几何问题。因此，它是一门边缘学科。
矿山测量是开发矿业过程中不可缺少的一项重要的基础技术工作。在勘探、设计、建设、生产各个阶段直到矿井报废为止，都要进行矿山测量工作。
在矿床勘探阶段，要建立勘探区域的地面控制网，测绘1：5000比例尺的地形图，标定设计好的勘探工程，例如钻孔、探槽及探井、探巷等，并将它们测绘到平面图上。还要与地质人员共同测绘、编制图纸资料和进行储量计算。
在矿山设计阶段，需要测绘比例尺为1：1000、l：2000的地形图，供工业广场、建(构)筑物、线路等设计用。还应进行土方量计算等工作。
在矿山建设阶段，主要是进行一系列施工测量。例如标设井筒或露天矿开挖沟道位置，工业与民用建(构)筑物放样，凿井开巷测量，设备安装测量及线路测量等。
在矿山生产阶段，需要进行巷道标定与测绘，储量管理，开采监督，岩层与地表移动观测与研究，露天矿边坡稳定性的观测与研究，参加采矿计划编制和环境保护与土地复垦的工作。
当矿山报废时，还须将全套矿山测量图纸、测量手簿及计算资料转交给有关单位长期保
存。
综上所述，尽管煤矿和金属矿，地下开采与露天开采的具体工作任务各有特点，但按其工作性质，可将矿山测量任务归纳为以下几项：
(1)建立矿区地面和井下(露天矿)测量控制系统，测绘大比例尺地形图；
(2)矿山基本建设中的施工测量；
(3)测绘各种采掘工程图、矿山专用图及矿体几何图
(4)对资源利用及生产情况进行检查和监督；
(5)观测和研究由于开采所引起的地表及岩层移动的基本规律，以及露天矿边坡的稳定
