工程图学第6章零件图

大一工程图学知识点总结

工程图学是工程领域中非常重要的一门课程，它是工程师们进行设计和制造的基础。通过工程图学的学习，可以帮助我们理解和解读工程图纸，掌握相关的图学知识和技巧。以下是大一工程图学的知识点总结：

一、图学基础知识

1.图学的定义和作用：简要介绍图学的概念和在工程领域中的作用。

2.图学的分类：介绍工程图学的分类，如机械图学、电气图学、建筑图学等。

3.图形的表示方法：介绍常见的图形表示方法，如投影法、透视法等。

4.比例尺：解释比例尺的含义和用途，介绍不同类型的比例尺的选择和使用。

二、投影法

1.正交投影：介绍正交投影的概念和基本原理，包括正交、主视图和剖视图的概念。 2.视图间的关系：介绍主视图、剖视图和俯视图之间的关系，并提供相关的示意图。

3.剖视图的绘制：介绍剖视图的绘制方法和注意事项，如剖面线的选择和表达。

4.投影线的标注：解释投影线的标注规则，包括尺寸线、引线和注释的使用方法。

三、零件图与装配图

1.零件图的绘制：介绍零件图的制作步骤，包括选择主视图、绘制轮廓线和标注尺寸等。

2.零件图的尺寸标注：解释零件图的尺寸标注原则和方法，如尺寸线的位置和尺寸文字的书写规范。

3.装配图的绘制：介绍装配图的制作流程，包括选择正交视图、标注配合尺寸和绘制装配说明。

4.配合尺寸的标注：解释配合尺寸的标注方法和常见的配合符号，如过盈配合、间隙配合等。

四、螺纹与螺旋线 1.螺纹的表示方法：介绍螺纹的表示方法，包括三视图、螺旋线和螺纹符号的使用。

2.螺纹的尺寸标注：解释螺纹的尺寸标注方法，包括螺纹直径、螺距和螺纹类型的标示。

3.螺纹的检验与测量：介绍螺纹的检验方法和测量工具的使用，如螺纹规和螺纹测微器。

4.螺旋线的绘制：解释螺旋线的绘制原理和方法，包括弧长法和等角投影法的应用。

五、工程图的符号与表示

1.常见工程图符号：列举常见的工程图符号，如材料符号、焊缝符号和表面粗糙度符号等。

《工程图学》复习资料

一、 标准件与常用件：（补全、改错螺纹连接）

（1） （2）

（3）

二、键与销：（补全键、轴和轮毂连接图）

三、技术要求标注

1.已知轴和孔的尺寸公差带代号，试在装配图中注写出配合尺寸。

2.试说明：

20是 ；K是 代号；h是 代号；

7和6是 ；该配合是 制 配合。

四、齿轮：

1．已知标准直齿圆柱齿轮的模数m＝3mm，Z＝20，计算齿轮各部分的尺寸，并画出齿轮的两个视图。

2．已知两平板齿轮啮合，m1=m2=4mm，z1=22，z2=30，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

齿顶圆直径：

分度圆直径：

齿根圆直径：

五、形位公差：

（一）将文字说明的形位公差标注在图上。

1、Φ100h6的圆度公差为0.004。 2、Φ100h6圆柱面对Φ45P7的轴线的径向圆跳动公差为0.015。

3、零件的左端面对右端面的平行度公差为0.01。

（二）改正下图中表面粗糙度与形位公差标注的错误：

1．改正表面粗糙度标注：（将正确的标在右图）

2．改正形位公差标注：（将正确的标在下图）

五、读零件图并回答问题：

第1题：轴类零件

1、该零件的名称为 ，材料是 。

2、该零件的结构形状共用了两个图形表达，主视图采用了

剖视图，另外还用了一个 图。

3、轴上的半圆键槽直径是 ，宽度为 ，深度为 其定位尺寸为 。 4、零件右段Φ140.055的倒角C1含义是 ，其表面粗糙度要求是 。

5、Φ18018.0034.0表示其基本尺寸为 ，最大极限尺寸为 ，最小极限尺寸为 ，公差为 。

第6章 常用的结构要素和零部件的特殊表示法

161

图6-5 螺纹的局部结构

4．螺纹的种类

螺纹可以从各种不同的角度进行分类，通常按其用途可分为四类。

（1）紧固连接用螺纹，简称紧固螺纹，如普通螺纹、细牙螺纹、过渡配合螺纹等。

（2）传动用螺纹，简称传动螺纹，如梯形螺纹、锯齿形螺纹、矩形螺纹等。

（3）管用螺纹，简称管螺纹，如55°密封管螺纹、55°非密封管螺纹、60°密封管螺纹、

米制锥螺纹等。

（4）专门用途螺纹，简称专用螺纹，如自攻螺钉用螺纹、木螺钉螺纹、气瓶专用螺纹等。

此外，按螺纹要素是否符合标准还可分为标准螺纹、特殊螺纹和非标准螺纹。牙型、公

称直径和螺距都符合国家标准的螺纹称为标准螺纹，仅牙型符合标准的螺纹称为特殊螺纹，

牙型不符合标准的螺纹称为非标准螺纹。

6.1.2 螺纹的表示法

螺纹的表示法包括画法和标注。国家标准规定，不管是什么种类的螺纹，都采用统一的

规定画法，而用标注来区别不同种类的螺纹，并表示螺纹的各基本要素。

1．螺纹的规定画法

（1）单个螺纹的规定画法

螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示，在螺杆的倒角或倒圆部

分也应画出。在垂直于螺纹轴线的投影面的视图（简称端视图）中，表示牙底圆的细实线只

画约3/4圈（空出约1/4圈的位置不作规定），此时，螺杆或螺孔上的倒角投影不应画出，如

图6-6、图6-7所示。不可见螺纹的所有图线都用细虚线绘制。

（a）螺纹的末端 （b）螺纹的螺尾

（c）螺纹的退刀槽

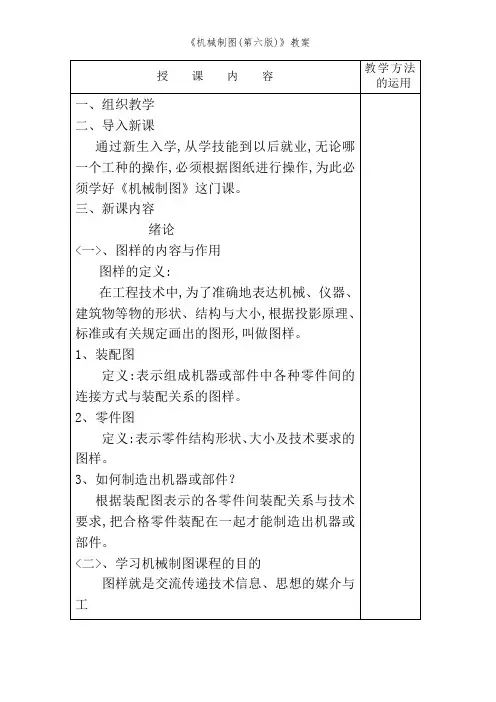

《机械制图(第六版)》教案

授 课 内 容 教学方法的运用

一、组织教学

二、导入新课

通过新生入学,从学技能到以后就业,无论哪一个工种的操作,必须根据图纸进行操作,为此必须学好《机械制图》这门课。

三、新课内容

绪论

、图样的内容与作用

图样的定义:

在工程技术中,为了准确地表达机械、仪器、建筑物等物的形状、结构与大小,根据投影原理、标准或有关规定画出的图形,叫做图样。

1、装配图

定义:表示组成机器或部件中各种零件间的连接方式与装配关系的图样。

2、零件图

定义:表示零件结构形状、大小及技术要求的图样。

3、如何制造出机器或部件？

根据装配图表示的各零件间装配关系与技术要求,把合格零件装配在一起才能制造出机器或部件。

、学习机械制图课程的目的

图样就是交流传递技术信息、思想的媒介与工 《机械制图(第六版)》教案

授 课 内 容 教学方法的运用

具,就是工程界通用的技术语言,必须学会并掌握这种语言,初步具备识读与绘制工程图样的基本能力。

、本课程的主要内容与基本要求

1、主要内容

有制图基本知识与技能、正投影作图基础、机械图样的表示法、零件图与装配图的识读与绘制、零部件测绘等部分。

2、基本要求

（1）应熟悉国标,学会正确使用绘图工具与仪器。

（2）掌握应用正投影法表达空间形体的图示方法,并具备一定的空间想象与思维能力。

（3）理解并掌握视图、剖视图、断面图等的画法与注法规定。

（4）具备识读与绘制中等复杂程度的零件图与装配图的能力。

（5）教学实践中注重培养学生的职业能力。

、学习方法提示

1、由“物”画图,由“图想物”,既要想象物体的形状,又要思考物体的投影规律。

2、学与练相结合,在学中练,练中学,读画结合,以画促读,通过画图训练促进读图能力的提高。

3、工程图样就是国际工程界的技术语言,一就是规律性的投影作图,二就是规范性的制图标准。 《机械制图(第六版)》教案
