宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（ ）D

A． B． C． D．

宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（ ）B

A．电流表A的示数

B．电压表V1的示数

C．电压表V1示数与电压表V2示数之和

D．电压表V2示数与电流表A示数的比值

宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）

嘉定：7．如图所示的电路，电源电压不变.闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（ ）B

A．IA＞ID B．IB＞IC

C．IA＜IB D．IC＝ID

闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上百度文库：精选习题

试题习题、尽在百度 标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）D

A.始终变大 B.始终变小

C.先变大再变小 D.先变小再变大

闵行：15.在如图 8 所示的电路中，断开电键 S，若 a、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________.若 a、b 两个表都是电压表，闭合电键 S 后，a、b 两电表示数之比为____________.

黄浦：8.在图3所示的电路中，将电压表V正确连入电路，闭合电键s，电路正常工作.若将滑动变阻器的滑片p从一端移到另一瑞的过程中，电压表V的示数变小，且始终大于零，则正确的判断是（ ）C R2abpS

精品K12教育教学资料

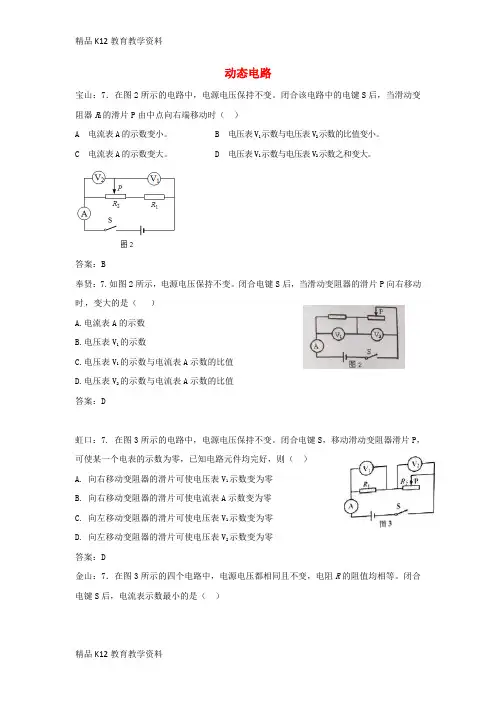

精品K12教育教学资料 动态电路

宝山：7．在图2所示的电路中，电源电压保持不变。闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（ ）

A 电流表A的示数变小。 B 电压表V1示数与电压表V2示数的比值变小。

C 电流表A的示数变大。 D 电压表V1示数与电压表V2示数之和变大。

答案：B

奉贤：7.如图2所示，电源电压保持不变。闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（ ）

A.电流表A的示数

B.电压表V1的示数

C.电压表V1的示数与电流表A示数的比值

D.电压表V2的示数与电流表A示数的比值

答案：D

虹口：7. 在图3所示的电路中，电源电压保持不变。闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（ ）

A. 向右移动变阻器的滑片可使电压表V1示数变为零

B. 向右移动变阻器的滑片可使电流表A示数变为零

C. 向左移动变阻器的滑片可使电压表V1示数变为零

D. 向左移动变阻器的滑片可使电压表V2示数变为零

答案：D

金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。闭合电键S后，电流表示数最小的是（ ） 精品K12教育教学资料

精品K12教育教学资料

答案：A

金山：9．在图5所示的电路中，电源电压保持不变。闭合电键S，将滑动变阻器的滑片P向右移动的过程中，则下列说法正确的是（ ）

A．电压表V的示数变小

B．电压表V示数与电流表A示数的乘积变大

C．电流表A示数与电流表A1示数的比值变大

D．电压表V示数与电流表A1示数的比值变小

答案：C

金山：15．如图8（a）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b）所示，则通过R1的电流为 （15） 安，R1与 R2阻值之比为 （16） 。

动态电路

宝山：8. 在图2所示的电路中，电电压保持不变。电键S闭合，将变阻器滑片P由中点位置向右移动到b端的过程中，电路中 C

A．电流表A1的示数变小。

B．电压表V的示数变大。

C．电流表A2示数与电流表A1示数之差变小。

D．电压表V示数与电流表A1示数的乘积变大。

崇明：8．在图4所示的电路中，电电压不变，电键闭合。当滑动变阻器向右移动过程中，电路中的（ ）D

A．电压表V1的示数不变

B．电流表A的示数变大

C．电压表V1示数与电流表A示数的比值变小

D．电压表V示数与电流表A示数的乘积变小

奉贤：15． 如图6 所示，电电压保持不变，电阻R1＜R2＜R3，仅闭合电建S1 时，电流表、电压表均有示数；接着断开S1 并闭合S2 后，电流表A 的示数将__________，电压表V 的示数将__________；若将S1、S2、S3 均闭合，则电压表与电流表示数的比值将__________（均选填“变大”、“变小”或“不变”） 图4 S P R2 R1 V1

A

V 图2 P

R2

V R1

S A1 A2 b a

15、变小 变大 变小

黄浦：7. 在图2所示的电路中，电电压保持不变。当电键S由断开到闭合时，变小的是（ ）B

A. 电压表V的示数 B. 电压表V示数与电流表A示数的比值

C. 电流表A1的示数 D. 电压表V示数与电流表A示数的乘积

嘉定：7．在图2所示的电路中，电电压保持不变，电路中各元件都完好。当电键S由断开到闭合时，正确的判断是 ( ) D

A．电压表的示数可能变大 B．电压表的示数一定变小

C．电流表的示数可能不变 D．电流表的示数一定变小

闵行：7．将电阻R1、R2、R3，电压表V1、V2、V3分别组成不同的电路。已知R1＞R2＞R3，当电键闭合后，电压表V1示数为U1、V2示数为U2、V3示数为U3，且U1＞U2＞U3。其对应的电路图可能是图3中的（ ）D R A V L

压强计算

宝山：21．如图9所示,高为1米、底面积为0.5米2的轻质薄壁圆柱形容器置于水平地面上,且容器内盛满水。

⑴求水对容器底部的压强p。

⑵若将一个体积为0.05米3的实心小球慢慢地放入该容器中,当小球静止不动时,发现容器对水平地面的压强没有发生变化。求小球质量的最大值m球最大。

答案：

奉贤：21.如图11所示,两个均匀的实心正方体甲和乙放置在水平地面上,甲的质量为6千克,边长为0.1米。求：(1)甲的密度

(2)甲对地面的压强P甲

(3)a.若甲乙对水平地面的压强相等,且密度之比为3：2,现分别在两图9 h＝1米

物体上沿竖直方向切去质量相等的部分并分别放在对方剩余部分上,则甲乙切去部分和地面的接触面积之比

ΔS甲：ΔS乙=

b.若叠放后甲乙对地面的压强的增加量分别为ΔP甲、ΔP乙,且当ΔP甲：ΔP乙=5：1时,甲物体沿竖直方向切去的质量是 千克。（第三小题无需写出计算过程）

答案：

虹口：22. 如图10所示,轻质薄壁圆柱形容器置于水平地面,容器盛有质量为4千克的水.

①求水的体积V水；

②求0.1米深处水的压强P水；

③现有质量为4千克的物体,其底面积是容器的一半。若通过两种方法增大地面受到的压强,并测出压强的变化量,如下表所示.

甲 乙 图14

根据表中的信息,通过计算判断将物体放入容器时是否有水溢出,若有水溢出请求出溢出水的重力G溢水,若无水溢出请说明理由.

答案：

金山：23．如图14所示,底面积为102米2、高为0.4米长方体甲（ρ甲＝2×103千克/米3）和底面积为2102米2的薄壁柱形容器乙放在水平地面上。乙容器足够高,内盛有0.1米深的水。

（1）求甲的质量m甲。

（2）求水对乙容器底部的压强p水。

（3）现沿水平方向将长方体甲截取一定的厚度,并将截取部分竖直放入乙容器中,使得水对容器底部的压强最大,且长方体甲对地面的压强减少量最小,请求出甲对地面的压强减少量。
